Nr kat. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN / EAN 4013364024908, Nr taryfy celnej (EU): 85359000, Waga brutto: 23.90 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

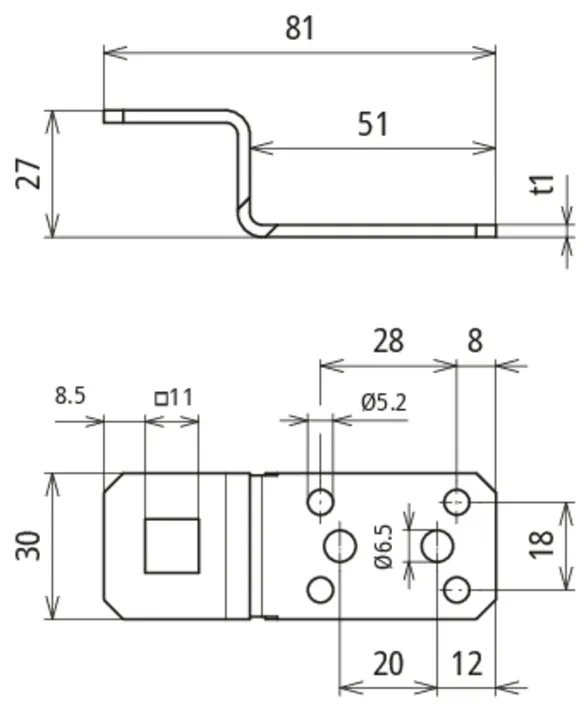

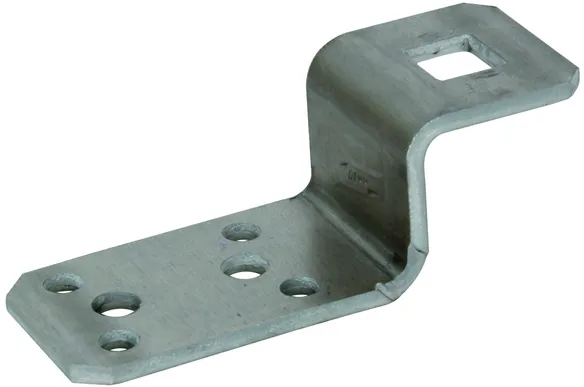

Connection bracket with square hole, Al

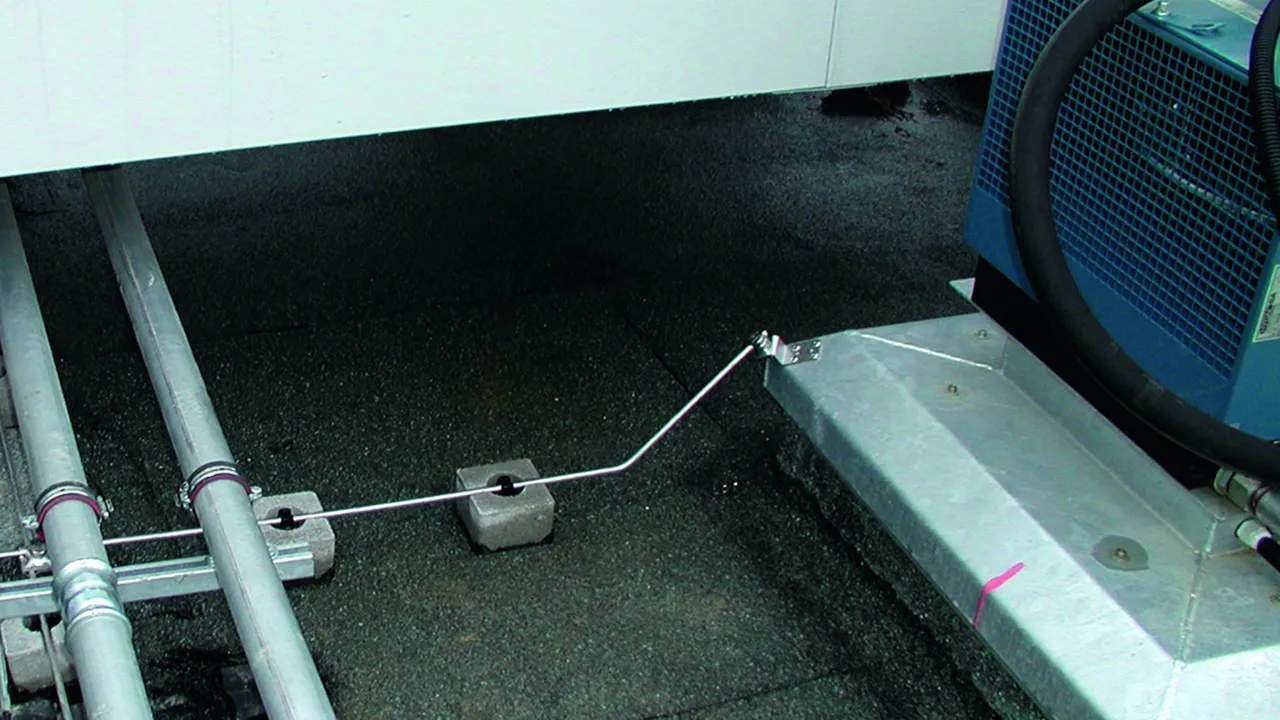

Connection bracket for connecting metal cladding using blind rivets or screws
Square hole 11x11 mm (e.g. for KS connectors), longitudinal and cross connection
Material of bracket: Al
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 AL
Part No.: 377005
or equivalent.

Certyfikaty

Dane techniczne

Material of bracket	Al
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	Al
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm, shall be used to connect materials ≥ 0,5mm thick, or 2 Parker screws StSt Ø6,3mm for materials ≥ 2mm thick.
Connection	lengthwise / crosswise
Connection with	square hole 11x11 mm (KS connector)
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Produkt 377005 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377005.

Idź do sklepu internetowego

Nr kat. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN / EAN 4013364024915, Nr taryfy celnej (EU): 85359000, Waga brutto: 51.20 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

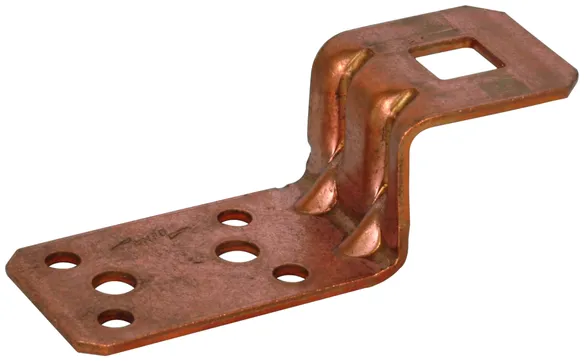

Connection bracket with square hole, Cu
Connection bracket for connecting metal cladding using blind rivets or screws
Square hole 11x11 mm (e.g. for KS connectors), longitudinal and cross connection
Material of bracket: Cu
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 CU
Part No.: 377017
or equivalent.

Certyfikaty

Dane techniczne

Material of bracket	Cu
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	Cu
Material thickness (t1)	2 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Connection	lengthwise / crosswise
Connection with	square hole 11x11 mm (KS connector)
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Produkt 377017 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377017.

Idź do sklepu internetowego

Nr kat. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN / EAN 4013364119284, Nr taryfy celnej (EU): 85359000, Waga brutto: 54.10 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

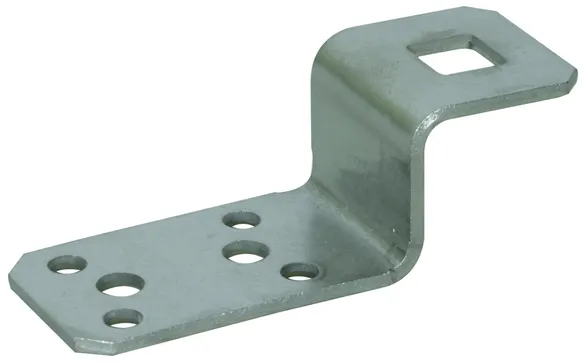

Connection bracket with square hole, StSt
Connection bracket for connecting metal cladding using blind rivets or screws
Square hole 11x11 mm (e.g. for KS connectors), longitudinal and cross connection
Material of bracket: StSt
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 V2A
Part No.: 377009
or equivalent.

Certyfikaty

Dane techniczne

Material of bracket	StSt
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	StSt
Material thickness (t1)	2.5 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6,3mm for materials ≥ 2mm thick.
Connection	lengthwise / crosswise
Connection with	square hole 11x11 mm (KS connector)
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Produkt 377009 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377009.

Idź do sklepu internetowego

Nr kat. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN / EAN 4013364078604, Nr taryfy celnej (EU): 85359000, Waga brutto: 76.00 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

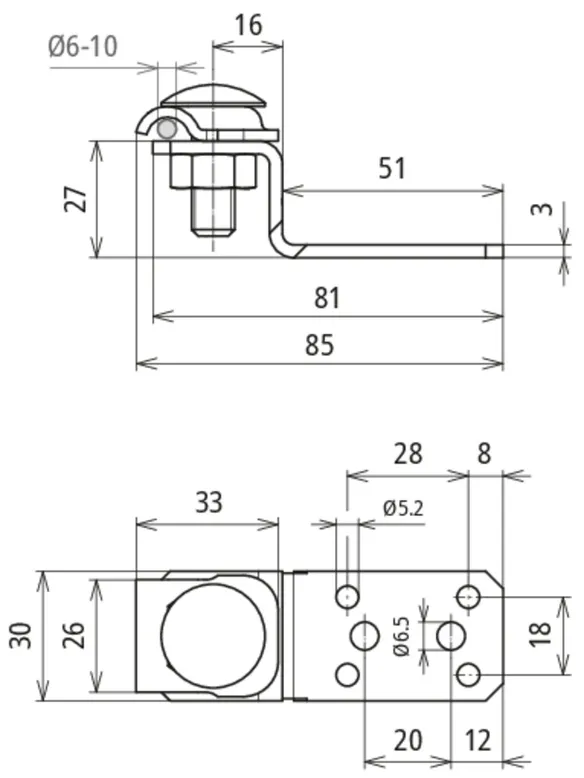

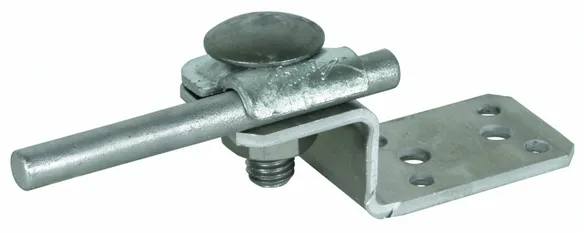

Connection bracket with clamping piece
Connection bracket for connecting metal cladding
using blind rivets or screws
With clamping piece for Rd 6-10 mm conductors
Material of bracket: Al
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Material of clamping piece: St/tZn
Screw: M10 x 30 mm
Clamping range Rd: 6-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
Part No.: 377100
or equivalent.

Certyfikaty

Dane techniczne

Material of bracket	Al
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Material of clamping piece	St/tZn
Clamping range Rd	6-10 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	Al
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Material of clamping piece	St/tZn
Screw	e M10 x 30 mm
Material of screw / nut	StSt
Connection	lengthwise / crosswise
Connection with	clamping piece
Clamping range Rd	6-10 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Produkt 377100 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377100.

Idź do sklepu internetowego

Nr kat. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN / EAN 4013364136465, Nr taryfy celnej (EU): 85359000, Waga brutto: 72.40 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

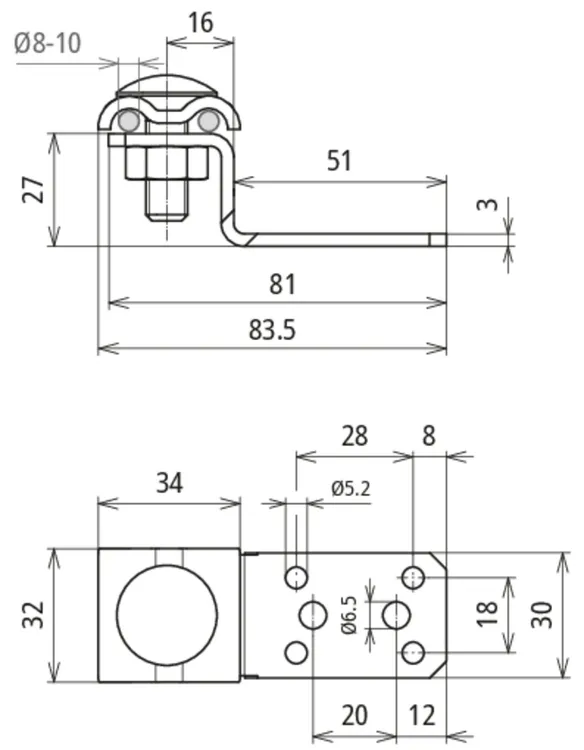

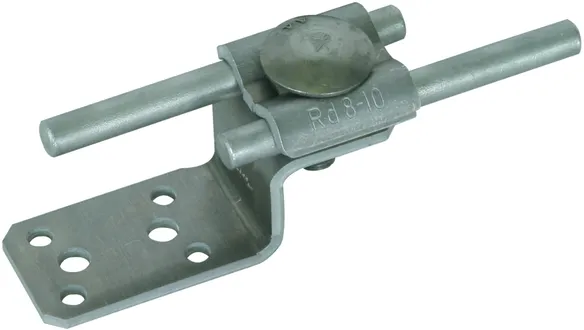

Connection bracket with double clamp, Al
Connection bracket for connecting metal cladding
using blind rivets or screws
With double clamp for Rd 8-10 mm conductors
Material of bracket: Al
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp: Al
Screw: M10 x 30 mm
Clamping range Rd: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 AL
Part No.: 377200
or equivalent.

Certyfikaty

Dane techniczne

Material of bracket	Al
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp	Al
Clamping range Rd	8-10 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	Al
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Material of double clamp	Al
Screw	e M10 x 30 mm
Material of screw / nut	StSt
Connection	lengthwise / crosswise
Connection with	double cleat
Clamping range Rd	8-10 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Produkt 377200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377200.

Idź do sklepu internetowego

Nr kat. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN / EAN 4013364525122, Nr taryfy celnej (EU): 85359000, Waga brutto: 117.50 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Connection bracket with double clamp, HDG steel
Connection brackets for connecting
metal cladding using blind rivets
or screws
With double clamp for Rd. 8-10 mm conductors
Material of bracket: HDG steel
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp: HDG steel
Screw: M10 x 30 mm
Clamping range Rd: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
Part No.: 377201
or equivalent.

Certyfikaty

Dane techniczne

Material of bracket	HDG steel
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp	HDG steel
Clamping range Rd	8-10 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	HDG steel
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Material of double clamp	HDG steel
Screw	e M10 x 30 mm
Material of screw / nut	HDG steel
Connection	lengthwise / crosswise
Connection with	double cleat
Clamping range Rd	8-10 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Produkt 377201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377201.

Idź do sklepu internetowego

Nr kat. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN / EAN 4013364525139, Nr taryfy celnej (EU): 85359000, Waga brutto: 111.65 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

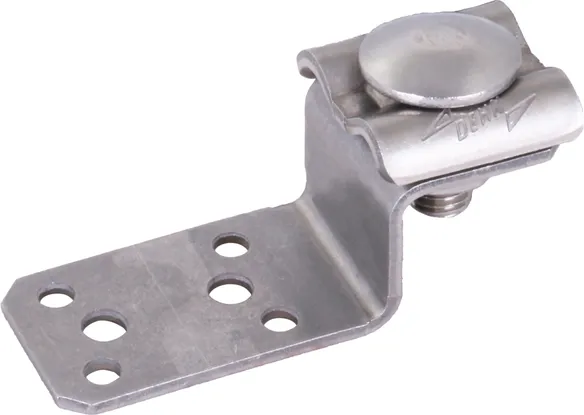

Connection bracket with double clamp, stainless steel
Connection brackets for connecting
metal cladding using blind rivets
or screws
With double clamp for Rd. 8-10 mm conductors
Material of bracket: StSt
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp: StSt
Screw: M10 x 30 mm
Clamping range Rd: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
Part No.: 377209
or equivalent.

Certyfikaty

Dane techniczne

Material of bracket	StSt
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp	StSt
Clamping range Rd	8-10 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	StSt
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Material of double clamp	StSt
Screw	e M10 x 30 mm
Material of screw / nut	StSt
Connection	lengthwise / crosswise
Connection with	double cleat
Clamping range Rd	8-10 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Produkt 377209 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377209.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

Connection Brackets

With square hole

Nr kat. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Produkt 377005 został dodany do notatnika.

Do koszyka dodano produkt 377005.

Nr kat. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Produkt 377017 został dodany do notatnika.

Do koszyka dodano produkt 377017.

Nr kat. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Produkt 377009 został dodany do notatnika.

Do koszyka dodano produkt 377009.

With clamping piece

Nr kat. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Produkt 377100 został dodany do notatnika.

Do koszyka dodano produkt 377100.

With double clamp

Nr kat. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Produkt 377200 został dodany do notatnika.

Do koszyka dodano produkt 377200.

Nr kat. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Produkt 377201 został dodany do notatnika.

Do koszyka dodano produkt 377201.

Nr kat. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Produkt 377209 został dodany do notatnika.

Do koszyka dodano produkt 377209.

Connection Brackets

With square hole

Nr kat. 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Nie masz uprawnień, by pobrać 377005.stp

Nie masz uprawnień, by pobrać 377005.igs

Nie masz uprawnień, by pobrać 377005.jt

Nie masz uprawnień, by pobrać 377005.dwg

Nie masz uprawnień, by pobrać 377005_377009_377017m_D_Variante.dxf

Produkt 377005 został dodany do notatnika.

Do koszyka dodano produkt 377005.

Nr kat. 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Nie masz uprawnień, by pobrać 377017.stp

Nie masz uprawnień, by pobrać 377017.igs

Nie masz uprawnień, by pobrać 377017.jt

Nie masz uprawnień, by pobrać 377017.dwg

Nie masz uprawnień, by pobrać 377005_377009_377017m_D_Variante.dxf

Produkt 377017 został dodany do notatnika.

Do koszyka dodano produkt 377017.

Nr kat. 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Nie masz uprawnień, by pobrać 377009.stp

Nie masz uprawnień, by pobrać 377009.igs

Nie masz uprawnień, by pobrać 377009.jt

Nie masz uprawnień, by pobrać 377009.dwg

Nie masz uprawnień, by pobrać 377005_377009_377017m_D_Variante.dxf

Produkt 377009 został dodany do notatnika.

Do koszyka dodano produkt 377009.

With clamping piece

Nr kat. 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Nie masz uprawnień, by pobrać 377100_377109_377117.stp

Nie masz uprawnień, by pobrać 377100_377109_377117.igs

Nie masz uprawnień, by pobrać 377100_377109_377117.jt

Nie masz uprawnień, by pobrać 377100_377109_377117.dwg

Nie masz uprawnień, by pobrać 377100_377109_377117m_D.dxf

Produkt 377100 został dodany do notatnika.

Do koszyka dodano produkt 377100.

With double clamp

Nr kat. 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Nie masz uprawnień, by pobrać 377200_377201_377209.stp

Nie masz uprawnień, by pobrać 377200_377201_377209.igs

Nie masz uprawnień, by pobrać 377200_377201_377209.jt

Nie masz uprawnień, by pobrać 377200_377201_377209.dwg

Nie masz uprawnień, by pobrać 377200_377201_377209m_D.dxf

Produkt 377200 został dodany do notatnika.

Do koszyka dodano produkt 377200.

Nr kat. 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Nie masz uprawnień, by pobrać 377200_377201_377209.jt

Nie masz uprawnień, by pobrać 377200_377201_377209.igs

Nie masz uprawnień, by pobrać 377200_377201_377209.jt

Nie masz uprawnień, by pobrać 377200_377201_377209.dwg

Nie masz uprawnień, by pobrać 377200_377201_377209m_D.dxf

Produkt 377201 został dodany do notatnika.

Do koszyka dodano produkt 377201.

Nr kat. 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Nie masz uprawnień, by pobrać 377200_377201_377209.stp

Nie masz uprawnień, by pobrać 377200_377201_377209.igs

Nie masz uprawnień, by pobrać 377200_377201_377209.jt

Nie masz uprawnień, by pobrać 377200_377201_377209.dwg

Nie masz uprawnień, by pobrać 377200_377201_377209m_D.dxf

Produkt 377209 został dodany do notatnika.

Do koszyka dodano produkt 377209.
