Nr kat. 306020 PV 7.10 FRM10X35 STTZN

GTIN / EAN 4013364096264, Nr taryfy celnej (EU): 85359000, Waga brutto: 147.00 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Parallel connector with one screw, St/tZn
Parallel connector
For connecting two conductors in parallel arrangements
Material of clamp: St/tZn
Clamping range Rd / Rd: 7-10 mm
Screw: M10 x 35 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 7.10 FRM10X35 STTZN
Part No.: 306020
or equivalent.

Certyfikaty

Dane techniczne

Material of clamp	St/tZn
Clamping range Rd / Rd	7-10 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.0 kA
*⁾ For exact classification, see test certificate.

Material of clamp	St/tZn
Clamping range Rd / Rd	7-10 mm
Screw	e M10 x 35 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.0 kA
Material thickness	4 mm
*⁾ For exact classification, see test certificate.

Produkt 306020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306020.

Idź do sklepu internetowego

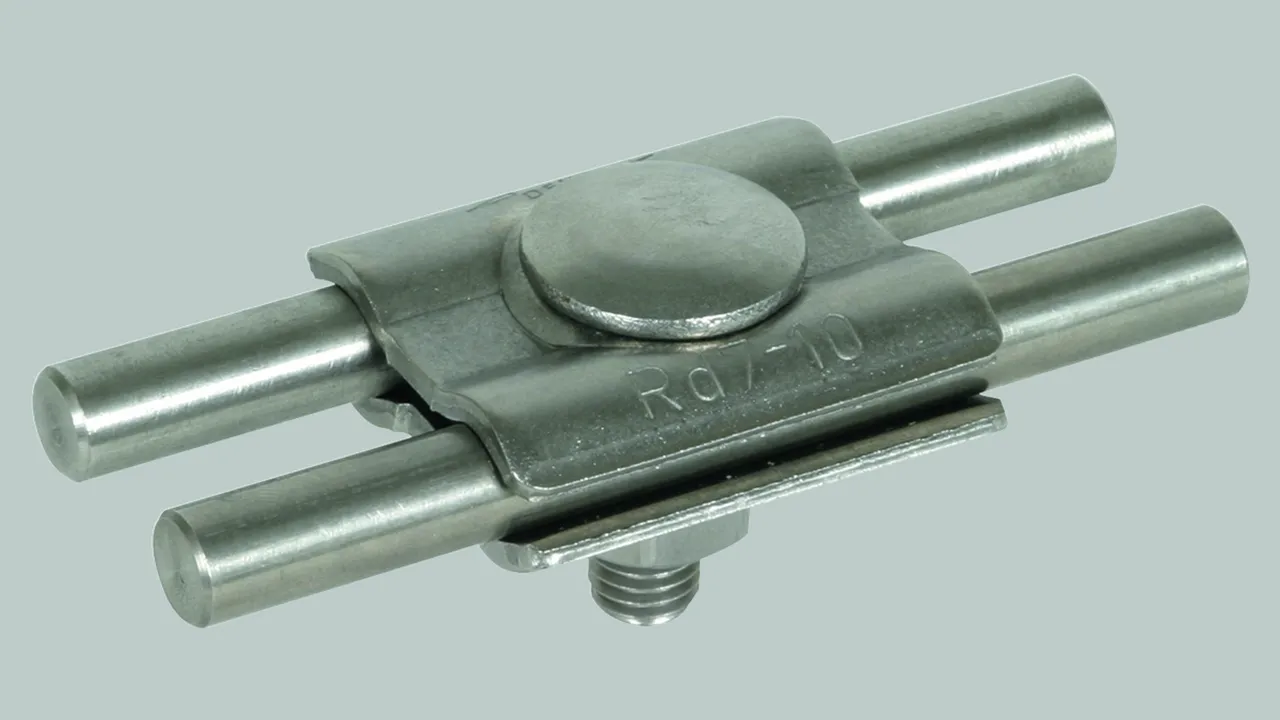

Nr kat. 306029 PV 7.10 FRM10X35 V4A

GTIN / EAN 4013364129467, Nr taryfy celnej (EU): 85359000, Waga brutto: 122.00 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Parallel connector with one screw, StSt (V4A)
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: StSt (V4A)
Clamping range Rd / Rd: 7-10 mm
Clamping range (stranded / cable): 25-120 mm2
Screw: M10 x 35 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: PV 7.10 FRM10X35 V4A
Part No.: 306029
or equivalent.

Certyfikaty

Dane techniczne

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	7-10 mm
Clamping range (stranded / cable)	25-120 mm²
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.9 kA
*⁾ For exact classification, see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd / Rd	7-10 mm
Clamping range (stranded / cable)	25-120 mm²
Screw	e M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Type	also for underground application
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.9 kA
Material thickness	3 mm
*⁾ For exact classification, see test certificate.

Produkt 306029 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306029.

Idź do sklepu internetowego

Nr kat. 307000 PV 7.10 SKM8X20 STTZN

GTIN / EAN 4013364024151, Nr taryfy celnej (EU): 85359000, Waga brutto: 107.00 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Parallel connector with two screws, St/tZn
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: St/tZn
Clamping range Rd / Rd: 7-10 mm
Screw: M8 x 20 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 7.10 SKM8X20 STTZN
Part No.: 307000
or equivalent.

Certyfikaty

Dane techniczne

Material of clamp	St/tZn
Clamping range Rd / Rd	7-10 mm
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Produkt 307000 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 307000.

Idź do sklepu internetowego

Nr kat. 307007 PV 7.10 SKM8X20 CU

GTIN / EAN 4013364024168, Nr taryfy celnej (EU): 85359000, Waga brutto: 106.00 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Parallel connector with two screws, Cu
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: Cu
Clamping range Rd / Rd: 7-10 mm
Clamping range (stranded / cable): 16-95 mm2
Screw: M8 x 20 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 7.10 SKM8X20 CU
Part No.: 307007
or equivalent.

Certyfikaty

Dane techniczne

Material of clamp	Cu
Clamping range Rd / Rd	7-10 mm
Clamping range (stranded / cable)	16-95 mm²
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Produkt 307007 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 307007.

Idź do sklepu internetowego

Nr kat. 306121 PV 6.22 FRM10X40 STBLANK

GTIN / EAN 4013364284920, Nr taryfy celnej (EU): 85359000, Waga brutto: 163.16 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Parallel connector with one screw, St/blank
Parallel connector
For connecting two conductors in parallel arrangements
Material of clamp: St/bare
Clamping range Rd / Rd: 6-22 / 6-22 mm
Screw: M10 x 40 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 6.22 FRM10X40 STBLANK
Part No.: 306121
or equivalent.

Certyfikaty

Dane techniczne

Material of clamp	St/bare
Clamping range Rd / Rd	6-22 / 6-22 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.1 kA
*⁾ For exact classification, see test certificate.

Material of clamp	St/bare
Clamping range Rd / Rd	6-22 / 6-22 mm
Screw	e M10 x 40 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.1 kA
Material thickness	4 mm
*⁾ For exact classification, see test certificate.

Produkt 306121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306121.

Idź do sklepu internetowego

Nr kat. 306122 PV 6.22 FRM10X40 STTZN

GTIN / EAN 4013364284937, Nr taryfy celnej (EU): 85359000, Waga brutto: 167.12 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Parallel connector with one screw, St/tZn
Parallel connector
For connecting two conductors in parallel arrangements
Material of clamp: St/tZn
Clamping range Rd / Rd: 6-22 / 6-22 mm
Screw: M10 x 40 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 6.22 FRM10X40 STTZN
Part No.: 306122
or equivalent.

Certyfikaty

Dane techniczne

Material of clamp	St/tZn
Clamping range Rd / Rd	6-22 / 6-22 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.1 kA
*⁾ For exact classification, see test certificate.

Material of clamp	St/tZn
Clamping range Rd / Rd	6-22 / 6-22 mm
Screw	e M10 x 40 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.1 kA
Material thickness	4 mm
*⁾ For exact classification, see test certificate.

Produkt 306122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306122.

Idź do sklepu internetowego

Nr kat. 305000 PV 4.10 SKM8X30 STTZN

GTIN / EAN 4013364041936, Nr taryfy celnej (EU): 85359000, Waga brutto: 148.00 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Parallel connector for different diameters 4-10 mm, St/tZn
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: St/tZn
Clamping range Rd / Rd: 4-10 mm
Screw: M8 x 30 mm
Standard: EN 62561-1

Brand: DEHN
Type: PV 4.10 SKM8X30 STTZN
Part No.: 305000
or equivalent.

Certyfikaty

Dane techniczne

Material of clamp	St/tZn
Clamping range Rd / Rd	4-10 mm
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Produkt 305000 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 305000.

Idź do sklepu internetowego

Nr kat. 305007 PV 4.10 SKM8X30 CU

GTIN / EAN 4013364052307, Nr taryfy celnej (EU): 85369095, Waga brutto: 153.00 g, Jednostka opakowaniowa: 50.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Parallel connector for different diameters 4-10 mm, Cu
Parallel connector
For connecting two conductors in parallel
arrangements
Material of clamp: Cu
Clamping range Rd / Rd: 4-10 mm
Clamping range (stranded / cable): 10-70 mm2
Screw: M8 x 30 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: PV 4.10 SKM8X30 CU
Part No.: 305007
or equivalent.

Certyfikaty

Dane techniczne

Material of clamp	Cu
Clamping range Rd / Rd	4-10 mm
Clamping range (stranded / cable)	10-70 mm²
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Material of clamp	Cu
Clamping range Rd / Rd	4-10 mm
Clamping range (stranded / cable)	10-70 mm²
Screw	di M8 x 30 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Produkt 305007 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 305007.

Idź do sklepu internetowego

Nr kat. 306100 PV 5.12.5 SKM8X45 CU

GTIN / EAN 4013364024113, Nr taryfy celnej (EU): 85359000, Waga brutto: 238.30 g, Jednostka opakowaniowa: 25.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Parallel connector for different cable diameters, small, Cu
Parallel connector
For connecting two conductors or cables in parallel
arrangements
Material of clamp: Cu
Clamping range Rd / Rd: 5-12.5 mm
Clamping range (stranded / cable): 16-95 mm2
Screw: M8 x 45 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: PV 5.12.5 SKM8X45 CU
Part No.: 306100
or equivalent.

Certyfikaty

Dane techniczne

Material of clamp	Cu
Clamping range Rd / Rd	5-12.5 mm
Clamping range (stranded / cable)	16-95 mm²
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Material of clamp	Cu
Clamping range Rd / Rd	5-12.5 mm
Clamping range (stranded / cable)	16-95 mm²
Screw	di M8 x 45 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Produkt 306100 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306100.

Idź do sklepu internetowego

Nr kat. 306101 PV 5.16 SKM10X50 CU

GTIN / EAN 4013364024120, Nr taryfy celnej (EU): 85359000, Waga brutto: 412.00 g, Jednostka opakowaniowa: 25.00 pc(s)

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Parallel connector for different cable diameters, large, Cu
Parallel connector
For connecting two conductors or cables in parallel
arrangements
Material of clamp: Cu
Clamping range Rd / Rd: 5-16 mm
Clamping range (stranded / cable): 16-150 mm2
Screw: M10 x 50 mm
Material No.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Standard: EN 62561-1

Brand: DEHN
Type: PV 5.16 SKM10X50 CU
Part No.: 306101
or equivalent.

Certyfikaty

Dane techniczne

Material of clamp	Cu
Clamping range Rd / Rd	5-16 mm
Clamping range (stranded / cable)	16-150 mm²
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Material of clamp	Cu
Clamping range Rd / Rd	5-16 mm
Clamping range (stranded / cable)	16-150 mm²
Screw	di M10 x 50 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13.6 kA
*⁾ For exact classification, see test certificate.

Produkt 306101 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 306101.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

Parallel Connectors

For equal diameters with one screw

Nr kat. 306020 PV 7.10 FRM10X35 STTZN

Produkt 306020 został dodany do notatnika.

Do koszyka dodano produkt 306020.

Nr kat. 306029 PV 7.10 FRM10X35 V4A

Produkt 306029 został dodany do notatnika.

Do koszyka dodano produkt 306029.

For equal diameters with two screws

Nr kat. 307000 PV 7.10 SKM8X20 STTZN

Produkt 307000 został dodany do notatnika.

Do koszyka dodano produkt 307000.

Nr kat. 307007 PV 7.10 SKM8X20 CU

Produkt 307007 został dodany do notatnika.

Do koszyka dodano produkt 307007.

For different diameters with one screw

Nr kat. 306121 PV 6.22 FRM10X40 STBLANK

Produkt 306121 został dodany do notatnika.

Do koszyka dodano produkt 306121.

Nr kat. 306122 PV 6.22 FRM10X40 STTZN

Produkt 306122 został dodany do notatnika.

Do koszyka dodano produkt 306122.

For different diameters 4-10 mm with two scews

Nr kat. 305000 PV 4.10 SKM8X30 STTZN

Produkt 305000 został dodany do notatnika.

Do koszyka dodano produkt 305000.

Nr kat. 305007 PV 4.10 SKM8X30 CU

Produkt 305007 został dodany do notatnika.

Do koszyka dodano produkt 305007.

For equal and different cable diameters, small

Nr kat. 306100 PV 5.12.5 SKM8X45 CU

Produkt 306100 został dodany do notatnika.

Do koszyka dodano produkt 306100.

For equal and different cable diameters, large

Nr kat. 306101 PV 5.16 SKM10X50 CU

Produkt 306101 został dodany do notatnika.

Do koszyka dodano produkt 306101.

Parallel Connectors

For equal diameters with one screw

Nr kat. 306020 PV 7.10 FRM10X35 STTZN

Nie masz uprawnień, by pobrać 306020.stp

Nie masz uprawnień, by pobrać 306020.igs

Nie masz uprawnień, by pobrać 306020.jt

Nie masz uprawnień, by pobrać 306020.dwg

Nie masz uprawnień, by pobrać 306020m_D.dxf

Produkt 306020 został dodany do notatnika.

Do koszyka dodano produkt 306020.

Nr kat. 306029 PV 7.10 FRM10X35 V4A

Nie masz uprawnień, by pobrać 306020.stp

Nie masz uprawnień, by pobrać 306020.igs

Nie masz uprawnień, by pobrać 306020.jt

Nie masz uprawnień, by pobrać 306020.dwg

Nie masz uprawnień, by pobrać 306020m_D.dxf

Produkt 306029 został dodany do notatnika.

Do koszyka dodano produkt 306029.

For equal diameters with two screws

Nr kat. 307000 PV 7.10 SKM8X20 STTZN

Nie masz uprawnień, by pobrać 307000m_D.dxf

Produkt 307000 został dodany do notatnika.

Do koszyka dodano produkt 307000.

Nr kat. 307007 PV 7.10 SKM8X20 CU

Nie masz uprawnień, by pobrać 307007m_D.dxf

Produkt 307007 został dodany do notatnika.

Do koszyka dodano produkt 307007.

For different diameters with one screw

Nr kat. 306121 PV 6.22 FRM10X40 STBLANK

Nie masz uprawnień, by pobrać 306121.stp

Nie masz uprawnień, by pobrać 306121.igs

Nie masz uprawnień, by pobrać 306121.jt

Nie masz uprawnień, by pobrać 306121.dwg

Nie masz uprawnień, by pobrać 306121_306122m_D.dxf

Produkt 306121 został dodany do notatnika.

Do koszyka dodano produkt 306121.

Nr kat. 306122 PV 6.22 FRM10X40 STTZN

Nie masz uprawnień, by pobrać 306122.stp

Nie masz uprawnień, by pobrać 306122.igs

Nie masz uprawnień, by pobrać 306122.jt

Nie masz uprawnień, by pobrać 306122.dwg

Nie masz uprawnień, by pobrać 306121_306122m_D.dxf

Produkt 306122 został dodany do notatnika.

Do koszyka dodano produkt 306122.

For different diameters 4-10 mm with two scews

Nr kat. 305000 PV 4.10 SKM8X30 STTZN

Nie masz uprawnień, by pobrać 305000.stp

Nie masz uprawnień, by pobrać 305000.igs

Nie masz uprawnień, by pobrać 305000.jt

Nie masz uprawnień, by pobrać 305000.dwg

Nie masz uprawnień, by pobrać 305000m_D.dxf

Produkt 305000 został dodany do notatnika.

Do koszyka dodano produkt 305000.

Nr kat. 305007 PV 4.10 SKM8X30 CU

Nie masz uprawnień, by pobrać 305000.stp

Nie masz uprawnień, by pobrać 305000.igs

Nie masz uprawnień, by pobrać 305000.jt

Nie masz uprawnień, by pobrać 305000.dwg

Nie masz uprawnień, by pobrać 305000m_D.dxf

Produkt 305007 został dodany do notatnika.

Do koszyka dodano produkt 305007.

For equal and different cable diameters, small

Nr kat. 306100 PV 5.12.5 SKM8X45 CU

Nie masz uprawnień, by pobrać 306100.stp

Nie masz uprawnień, by pobrać 306100.igs

Nie masz uprawnień, by pobrać 306100.jt

Nie masz uprawnień, by pobrać 306100.dwg

Nie masz uprawnień, by pobrać 306100m_D.dxf

Produkt 306100 został dodany do notatnika.

Do koszyka dodano produkt 306100.

For equal and different cable diameters, large

Nr kat. 306101 PV 5.16 SKM10X50 CU

Nie masz uprawnień, by pobrać 306101.stp

Nie masz uprawnień, by pobrać 306101.igs

Nie masz uprawnień, by pobrać 306101.jt

Nie masz uprawnień, by pobrać 306101.dwg

Nie masz uprawnień, by pobrać 306101m_D.dxf

Produkt 306101 został dodany do notatnika.

Do koszyka dodano produkt 306101.
