Shield Connection on Anchor Bars

  • Lightning-impulse-current-tested up to 10 kA (10/350 µs)
  • Corrosion-resistant stainless steel
  • Spring element ensures permanent shield connection

Szczegóły

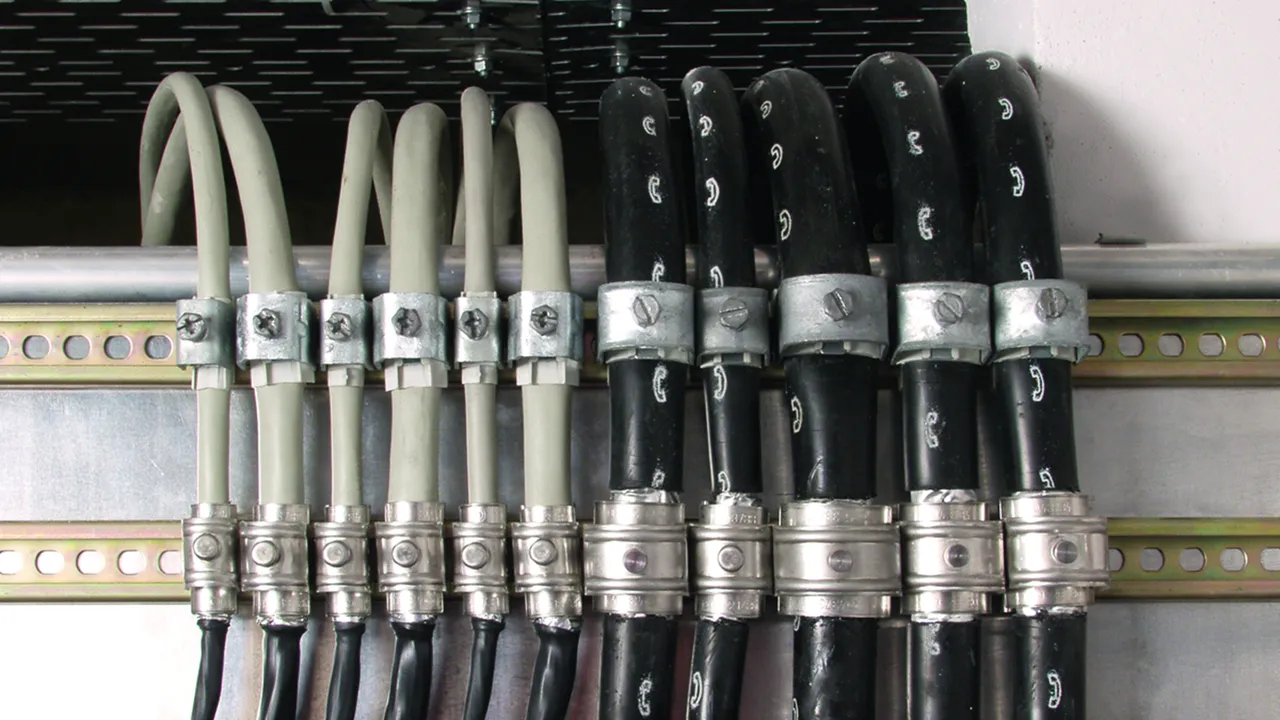

Shield connection system on an anchor bar
lorem ipsum

Shield Terminals

Shield terminals for earthing cable shields on anchor bars. Suitable for lightning equipotential bonding. Can be subsequently installed without interrupting the cable shield or requiring tools for installation.

6 Produkty

Nr kat. 308403 SAK 10 AS V4A

GTIN / EAN 4013364070509, Nr taryfy celnej (EU): 85369095, Waga brutto: 26.00 g, Jednostka opakowaniowa: 10.00 pc(s)

Rysunki

Informacje dodatkowe

SAK 10 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 5-10 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 10 AS V4A
Part No.: 308403
or equivalent.



Dane techniczne

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 5-10 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 16 x 40 x 48 mm

Produkt 308403 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308403.

Idź do sklepu internetowego

Nr kat. 308404 SAK 14 AS V4A

GTIN / EAN 4013364070516, Nr taryfy celnej (EU): 85369095, Waga brutto: 31.70 g, Jednostka opakowaniowa: 10.00 pc(s)

Rysunki

Informacje dodatkowe

SAK 14 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 8-14 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 14 AS V4A
Part No.: 308404
or equivalent.



Dane techniczne

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 8-14 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 19.5 x 40 x 50 mm

Produkt 308404 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308404.

Idź do sklepu internetowego

Nr kat. 308405 SAK 18 AS V4A

GTIN / EAN 4013364070523, Nr taryfy celnej (EU): 85369095, Waga brutto: 37.40 g, Jednostka opakowaniowa: 10.00 pc(s)

Rysunki

Informacje dodatkowe

SAK 18 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd13-18 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 18 AS V4A
Part No.: 308405
or equivalent.



Dane techniczne

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 13-18 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 24 x 40 x 56 mm

Produkt 308405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308405.

Idź do sklepu internetowego

Nr kat. 308406 SAK 21 AS V4A

GTIN / EAN 4013364070530, Nr taryfy celnej (EU): 85369095, Waga brutto: 48.80 g, Jednostka opakowaniowa: 10.00 pc(s)

Rysunki

Informacje dodatkowe

SAK 21 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 17-21 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 21 AS V4A
Part No.: 308406
or equivalent.



Dane techniczne

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 17-21 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 29 x 40 x 59 mm

Produkt 308406 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308406.

Idź do sklepu internetowego

Nr kat. 308407 SAK 26 AS V4A

GTIN / EAN 4013364070547, Nr taryfy celnej (EU): 85369095, Waga brutto: 60.40 g, Jednostka opakowaniowa: 10.00 pc(s)

Rysunki

Informacje dodatkowe

SAK 26 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 19-26 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 26 AS V4A
Part No.: 308407
or equivalent.



Dane techniczne

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 19-26 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 36.5 x 40 x 74 mm

Produkt 308407 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308407.

Idź do sklepu internetowego

Nr kat. 308408 SAK 33 AS V4A

GTIN / EAN 4013364070554, Nr taryfy celnej (EU): 85369095, Waga brutto: 72.90 g, Jednostka opakowaniowa: 10.00 pc(s)

Rysunki

Informacje dodatkowe

SAK 33 AS V4A shield connection on anchor bars
Shield terminal for clamping range Rd 25-33 mm,
for earthing cable shields on anchor bars

Brand: DEHN
Type: SAK 33 AS V4A
Part No.: 308408
or equivalent.



Dane techniczne

Lightning impulse current carrying capability (10/350 µs) 10 kA
Clamping range Rd 25-33 mm
Material StSt
For mounting on anchor bars
Dimensions (W x L x H) 45 x 40 x 82 mm

Produkt 308408 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308408.

Idź do sklepu internetowego

Anchor Bar

Mounting rail for earthing and fixing shield terminals.

1 Produkt

Nr kat. 308421 AS SAK 1000 V2A

GTIN / EAN 4013364070561, Nr taryfy celnej (EU): 72224090, Waga brutto: 974.00 g, Jednostka opakowaniowa: 10.00 pc(s)

Rysunki

Informacje dodatkowe

AS SAK 1000 V2A anchor bar
Anchor bar for shield terminal, L = 1000 mm St

Brand: DEHN
Type: AS SAK 1000 V2A
Part No.: 308421
or equivalent.



Dane techniczne

Material StSt
Dimensions (W x L x H) 29 x 1000 x 15 mm

Produkt 308421 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308421.

Idź do sklepu internetowego

Insulated Busbar Support

Insulated busbar support for fixing AS SAK 1000 V2A anchor bars, with M4 threaded bushing.

1 Produkt

Nr kat. 308425 ST AS SAK K

GTIN / EAN 4013364058798, Nr taryfy celnej (EU): 39269097, Waga brutto: 19.30 g, Jednostka opakowaniowa: 10.00 pc(s)

Rysunki

Informacje dodatkowe

ST AS SAK K insulated busbar support
Busbar support for insulated fixing of the anchor bar

Brand: DEHN
Type: ST AS SAK K
Part No.: 308425
or equivalent.



Dane techniczne

Material plastic

Produkt 308425 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308425.

Idź do sklepu internetowego

Terminal

For connecting equipotential bonding conductors to AS SAK 1000 V2A anchor bars.

1 Produkt

Nr kat. 308411 AK 16 AS SAK MS

GTIN / EAN 4013364070578, Nr taryfy celnej (EU): 85369095, Waga brutto: 55.60 g, Jednostka opakowaniowa: 5.00 pc(s)

Rysunki

Informacje dodatkowe

AK 16 AS SAK MS terminal
Terminal 16 mm² for anchor bar

Brand: DEHN
Type: AK 16 AS SAK MS
Part No.: 308411
or equivalent.



Dane techniczne

Cross-sectional area, solid 16 mm2
For mounting on anchor bars

Produkt 308411 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 308411.

Idź do sklepu internetowego
