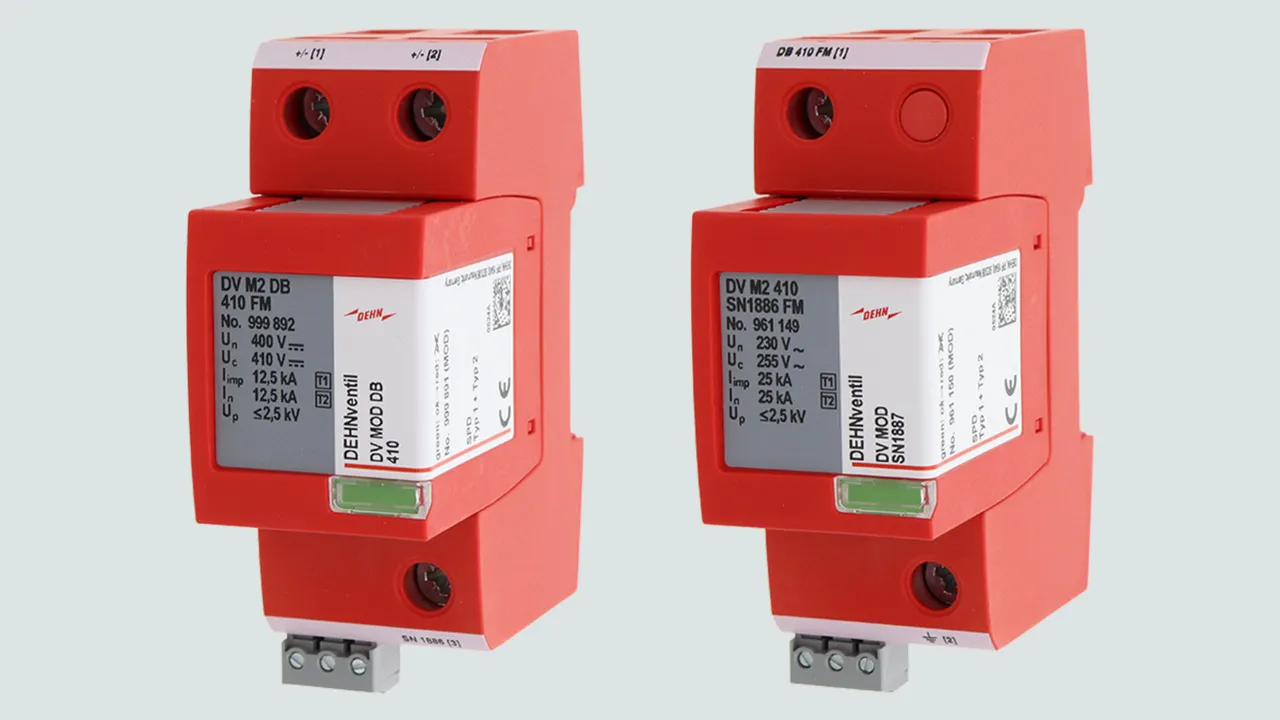

DEHNventil modular SN

DEHNventil M2 DB 410 FM

Modularer Kombi-Ableiter für 400 V DC Netze in Kombination mit dem Beeinflussungsableiter DV M2 410 SN1886 FM (Art.-Nr. 961 149) einsetzbar.

1 Produkt

Nr kat. 999892 DV M2 DB 410 FM

GTIN / EAN 4013364521353, Nr taryfy celnej (EU): 85363090, Waga brutto: 314.27 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Fabrikat: DEHN
Typ: DV M2 DB 410 FM
Art.-Nr.: 999892
oder gleichwertig.

Dane techniczne

SPD nach CDV IEC 61643-41	Typ 1 + Typ 2
Höchste Dauerspannung DC (U_C )	410 V
Blitzstoßstrom (10/350 µs) [DC+ --> DC-] (I_imp )	12,5 kA
Schutzpegel [DC+ --> DC-] (U_P )	≤ 2,5 kV
Max. Vorsicherung bis I_K = 4 kA	160 A gG
FM-Kontakte / Kontaktform	ja / Wechsler

VA-Tabelle
SPD nach CDV IEC 61643-41	Typ 1 + Typ 2
Nennspannung DC (U_N )	400 V
Höchste Dauerspannung DC (U_C )	410 V
Blitzstoßstrom (10/350 µs) [DC+ --> DC-] (I_imp )	12,5 kA
Nennableitstoßstrom (8/20 µs) [DC+ --> DC-] (I_n )	12,5 kA
Schutzpegel [DC+ --> DC-] (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit (I_fi )	4 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 4 kA_eff(prosp.)
Kurzschlussfestigkeit (I_SCCR )	4 kA_eff
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung bis I_K = 4 kA	160 A gG
TOV-Spannung (U_T) – Charakteristik	808 V / 120 min - Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	6 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	ja / Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
DV M2 SN1886 FM in Kombination mit DV M2 DB 410 FM
Nichtansprechen der Schaltung bis 400 V DC + 250 V AC (Dauerbeeinflussung, gem. Ril 819.0804)	Ja
Nichtansprechen der Schaltung bis 1500 V AC (Kurzzeitbeeinflussung, gem. Ril 819.0804)	Ja
Bemessungs-Ansprechstoßspannung in Anlehnung an IEC 62561-3 (U_imp )	< 3 kV
Blitzbeeinflussung 750 V DC 4 kA (I_SCCR )	1,5 kA (10/350 µs)
Gesamtableitstoßstrom in Anlehnung an IEC 61643-41 [DC+, DC- -->PE] (I_total )	25 kA
