Kurzschließschiene

Einfach online die passende Kurzschließschiene erstellen
Individuelle Konfiguration
Permanente Plausiblitätsprüfung im Hintergrund
Mit Längsnut zur sicheren Kontaktierung
Hohe Kurzschlussstromfestigkeit bis max. 130 kA / 0,5 s für Niederpannungsanlagen (NS) und 80 kA / 0,5 s für Mittelspannungsanlagen (MS)
Betätigung mit Erdungsstangen in Ausführung Spindel mit Sechskant oder Spindel mit Querstift
Schienen- und Erdungsseillängen können über den EuK-Konfigurator online ausgewählt werden

Szczegóły

**SQ:** Spindel mit Querstift (Bajonettausführung).

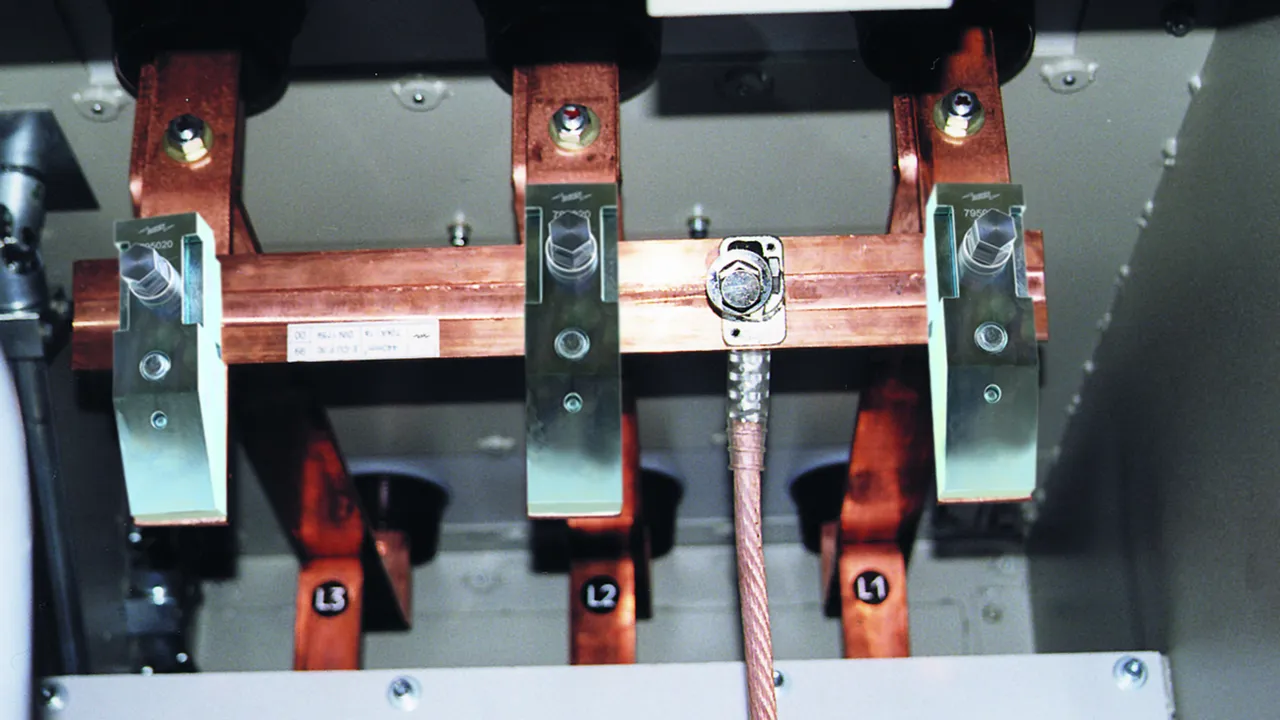

Klemmfestpunkt montiert auf Sammelschiene und eingebrachter Kurzschließschiene

Kurzschließschiene aus Kupfer

Erdseitig mit Kugelkopfhaube starr (KKH 20 FS).

4 Produkty

Nr kat. VL2FG28 KS SQ C NS VL2FG28

GTIN / EAN 4013364450820, Nr taryfy celnej (EU): 85359000, Waga brutto: 6.18 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Dane techniczne

Anwendung	NS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	175 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	130 kA
Max. Kurzschlussstrom I_k1 s	90 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Anwendung	NS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	175 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	130 kA
Max. Kurzschlussstrom I_k1 s	90 kA
Einsatzort	Niederspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Kupfer
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Produkt VL2FG28 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VL2FG28.

Idź do sklepu internetowego

Nr kat. VHNEFQE KS SK C NS VHNEFQE

GTIN / EAN 4013364450837, Nr taryfy celnej (EU): 85359000, Waga brutto: 6.14 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Dane techniczne

Anwendung	NS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	175 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	130 kA
Max. Kurzschlussstrom I_k1 s	90 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Anwendung	NS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	175 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	130 kA
Max. Kurzschlussstrom I_k1 s	90 kA
Einsatzort	Niederspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Kupfer
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Produkt VHNEFQE został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VHNEFQE.

Idź do sklepu internetowego

Nr kat. VV7M6CQ KSX SQ C MS VV7M6CQ

GTIN / EAN 4013364461963, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Dane techniczne

Anwendung	MS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	525 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	80 kA
Max. Kurzschlussstrom I_k1 s	80 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Anwendung	MS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	525 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	80 kA
Max. Kurzschlussstrom I_k1 s	80 kA
Einsatzort	Mittelspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Kupfer
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Produkt VV7M6CQ został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VV7M6CQ.

Idź do sklepu internetowego

Nr kat. V5DHK24 KSX SK C MS V5DHK24

GTIN / EAN 4013364461970, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Dane techniczne

Anwendung	MS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	525 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	80 kA
Max. Kurzschlussstrom I_k1 s	80 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Anwendung	MS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	525 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	80 kA
Max. Kurzschlussstrom I_k1 s	80 kA
Einsatzort	Mittelspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Kupfer
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Produkt V5DHK24 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt V5DHK24.

Idź do sklepu internetowego

Kurzschließschiene aus Aluminium

Erdseitig mit Kugelkopfhaube starr (KKH 20 FS).

4 Produkty

Nr kat. VNRLBXU KS SQ A NS VNRLBXU

GTIN / EAN 4013364450868, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Dane techniczne

Anwendung	NS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	175 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	90 kA
Max. Kurzschlussstrom I_k1 s	64 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Anwendung	NS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	175 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	90 kA
Max. Kurzschlussstrom I_k1 s	64 kA
Einsatzort	Niederspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Aluminium
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Produkt VNRLBXU został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VNRLBXU.

Idź do sklepu internetowego

Nr kat. VP33XYL KS SK A NS VP33XYL

GTIN / EAN 4013364450875, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Dane techniczne

Anwendung	NS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	175 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	90 kA
Max. Kurzschlussstrom I_k1 s	64 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Anwendung	NS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	175 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	90 kA
Max. Kurzschlussstrom I_k1 s	64 kA
Einsatzort	Niederspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Aluminium
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Produkt VP33XYL został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VP33XYL.

Idź do sklepu internetowego

Nr kat. VSJ3Y6N KSX SQ A MS VSJ3Y6N

GTIN / EAN 4013364461994, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Dane techniczne

Anwendung	MS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	675 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	60 kA
Max. Kurzschlussstrom I_k1 s	60 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Anwendung	MS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	675 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	60 kA
Max. Kurzschlussstrom I_k1 s	60 kA
Einsatzort	Mittelspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Aluminium
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Produkt VSJ3Y6N został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VSJ3Y6N.

Idź do sklepu internetowego

Nr kat. VANH53Y KSX SK A MS VANH53Y

GTIN / EAN 4013364461987, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Dane techniczne

Anwendung	MS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	675 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	60 kA
Max. Kurzschlussstrom I_k1 s	60 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Anwendung	MS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	675 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	60 kA
Max. Kurzschlussstrom I_k1 s	60 kA
Einsatzort	Mittelspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Aluminium
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Produkt VANH53Y został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VANH53Y.

Idź do sklepu internetowego
