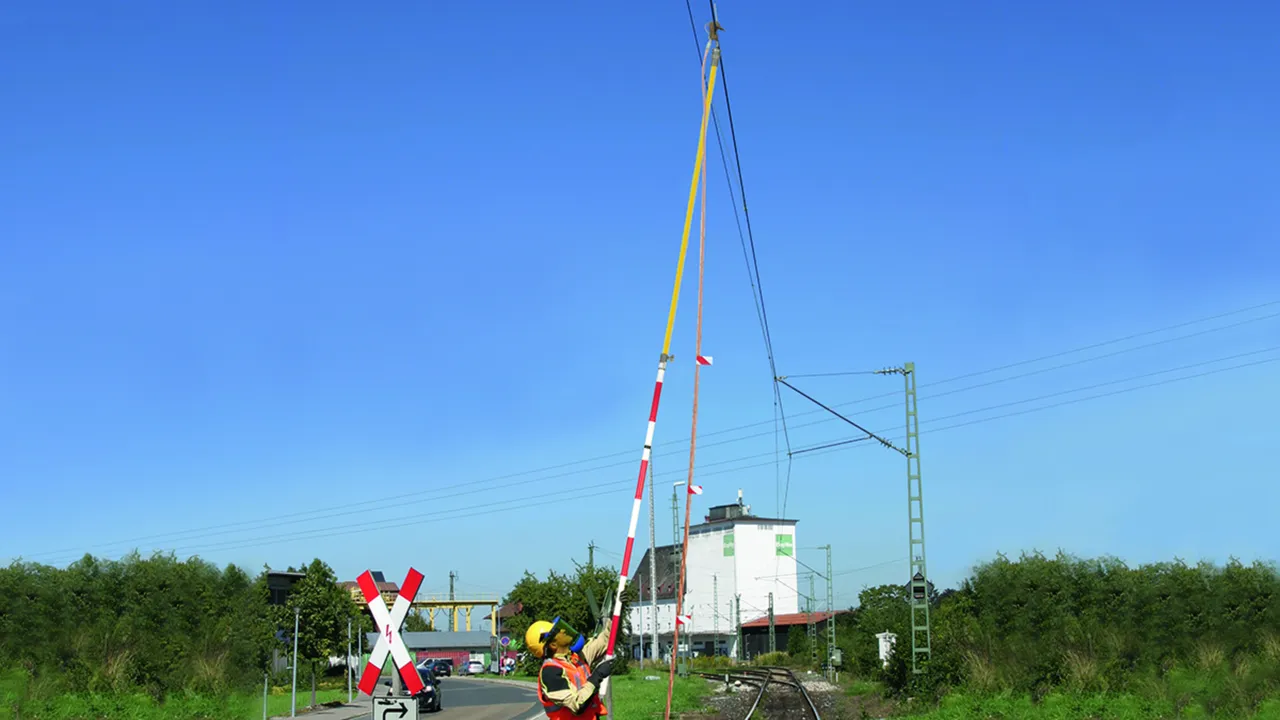

Erdungsstangen für Bahnanwendungen

Für Freiluftanwendung
Robuste Alu-Trichterkupplung
Teleskopstange stufenlos über Kreuzgriff einstellbar
Passend ausschließlich für Phasenschraubklemmen und Klemmen mit langer Spindel mit Querstift

Szczegóły

Teleskopisch mit Querstiftaufnahme

Für Schraubspindel mit Querstift (Bajonettverriegelung).

2 Produkty

Nr kat. 769352 ESTC SQL RW 3500

GTIN / EAN 4013364007345, Nr taryfy celnej (EU): 82055980, Waga brutto: 4.60 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Gesamtlänge (l_{G max} / I_{G min} )	3515 / 1935 mm
DB Zeichnungs-Nr.	3 Ebgw 01.58
DB Material-Nr.	157 534

Gesamtlänge (l_{G max} / I_{G min} )	3515 / 1935 mm
Länge Handhabe (I_H )	1150 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
DB Zeichnungs-Nr.	3 Ebgw 01.58
DB Material-Nr.	157 534
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Kreuzgriff	Al-Legierung
Ausführung Abschlussteil	Ringöse, Al/Gummi
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C

Produkt 769352 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769352.

Idź do sklepu internetowego

Nr kat. 769502 ESTC SQL RW 5000

GTIN / EAN 4013364004542, Nr taryfy celnej (EU): 82055980, Waga brutto: 5.30 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
DB Zeichnungs-Nr.	3 Ebgw 01.52
DB Material-Nr.	157 533

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
Länge Handhabe (I_H )	1900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
DB Zeichnungs-Nr.	3 Ebgw 01.52
DB Material-Nr.	157 533
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Kreuzgriff	Al-Legierung
Ausführung Abschlussteil	Ringöse, Al/Gummi
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C

Produkt 769502 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769502.

Idź do sklepu internetowego

Teleskopisch mit Querstiftaufnahme und Seileinführung

Für Schraubspindel mit Querstift (Bajonettverriegelung).
Klemmkupplung ist zusätzlich mit einer Seilführung und einem Haken zum seitlichen Anhängen von Erdungsseil und Erdungsstange am Mast ausgerüstet (ohne Stellringfunktion).

1 Produkt

Nr kat. 769508 ESTC SQL H RW 5000

GTIN / EAN 4013364052383, Nr taryfy celnej (EU): 82055980, Waga brutto: 5.30 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
DB Zeichnungs-Nr.	3 Ebgw 01.55
DB Material-Nr.	612 142

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
Länge Handhabe (I_H )	1900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
DB Zeichnungs-Nr.	3 Ebgw 01.55
DB Material-Nr.	612 142
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Kreuzgriff	Al-Legierung
Ausführung Abschlussteil	Ringöse, Al/Gummi
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C

Produkt 769508 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769508.

Idź do sklepu internetowego

Sechsteilig mit Querstiftaufnahme und Aluminiumkupplung

Für Schraubspindel mit Querstift (Bajonettverriegelung).

1 Produkt

Nr kat. 769515 EST SQL RW 4855 TA

GTIN / EAN 4013364157361, Nr taryfy celnej (EU): 82055980, Waga brutto: 6.69 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Dane techniczne

Gesamtlänge (l_{G max} / I_{G min} )	4855 / 1035 mm
DB Zeichnungs-Nr.	3 Ebgw 01.68-1

Produkt 769515 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769515.

Idź do sklepu internetowego
