Nr kat. 972147 DG ME DC Y 1000 FM

GTIN / EAN 4013364519817, Nr taryfy celnej (EU): 85363030, Waga brutto: 530.49 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Kombi-Ableiter Typ 1+2 DEHNguard ME DC Y 1000 FM
3-poliger, modularer, steckbarer Kombi-Ableiter
für Gleichstromanwendungen, Breite 4TE
mechanische Funktions-/Defektanzeige
Ableiter Typ 1+2 analog zu EN 61643-11 Y-Schaltung
bestehend aus leckstromfreier Varistor-Gasableiter -Technologie
Speziell für den Einsatz in DC-Stromkreisen bis 1000 V geeignete
DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 1000 V dc
Blitzstoßstrom 5kA (10/350µs)
Nennableitstoßstrom: 12,5 kA (8/20µs)
potentialfreier Fernmeldekontakt als Wechselkontakt
Vibrations- und Schockgeprüft nach EN60068

Fabrikat: DEHN
Typ: DG ME DC Y 1000 FM
Art.-Nr.: 972147
oder gleichwertig.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD-Klassifikation analog zu EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung DC (U_C )	1000 V
Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel [(DC+ --> DC-] (U_P )	< 3,75 kV
Schutzpegel [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. Kurzschlussfestigkeit (I_SCCR )	500 A / 170 ms
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation analog zu EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Nennspannung DC (U_N )	900 V
Höchste Dauerspannung DC (U_C )	1000 V
Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel [(DC+ --> DC-] (U_P )	< 3,75 kV
Schutzpegel [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. Kurzschlussfestigkeit (I_SCCR )	500 A / 170 ms
TOV-Spannung [DC+ -> DC-] (U_T) – Charakteristik	1000 V (U_TOV = U_C)
TOV-Spannung [DC+/- -> PE] (U_T) – Charakteristik	1000 V / 10 sec. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	4 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	-------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
– Nichtansprechen bis zu 1250 V DC	ja

Produkt 972147 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972147.

Idź do sklepu internetowego

Nr kat. 972110 DG SE DC 60

GTIN / EAN 4013364158504, Nr taryfy celnej (EU): 85363030, Waga brutto: 160.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Überspannungs-Ableiter DEHNguard SE DC 60
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 0,5 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 60
Art.-Nr.: 972110
oder gleichwertig.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	48 V
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	70 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	120 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 972110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972110.

Idź do sklepu internetowego

Nr kat. 972120 DG SE DC 242

GTIN / EAN 4013364158528, Nr taryfy celnej (EU): 85363030, Waga brutto: 170.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Überspannungs-Ableiter DEHNguard SE DC 242
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 1,25 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach
DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 242
Art.-Nr.: 972120
oder gleichwertig.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	220 V
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	320 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	484 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Produkt 972120 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972120.

Idź do sklepu internetowego

Nr kat. 972130 DG SE DC 550

GTIN / EAN 4013364158627, Nr taryfy celnej (EU): 85363030, Waga brutto: 184.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Überspannungs-Ableiter DEHNguard SE DC 550
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 550 V dc
Schutzpegel: <= 2,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 550
Art.-Nr.: 972130
oder gleichwertig.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	500 V
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	726 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1100 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 972130 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972130.

Idź do sklepu internetowego

Nr kat. 972140 DG SE DC 900

GTIN / EAN 4013364158641, Nr taryfy celnej (EU): 85363030, Waga brutto: 190.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Überspannungs-Ableiter DEHNguard SE DC 900
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 900 V dc
Schutzpegel:<= 3,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 900
Art.-Nr.: 972140
oder gleichwertig.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	750 V
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV
TOV-Spannung DC (U_T) – Charakteristik	1089 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1800 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 972140 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972140.

Idź do sklepu internetowego

Nr kat. 972115 DG SE DC 60 FM

GTIN / EAN 4013364158511, Nr taryfy celnej (EU): 85363030, Waga brutto: 164.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Überspannungs-Ableiter DEHNguard SE DC 60 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 0,5 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 60 FM
Art.-Nr.: 972115
oder gleichwertig.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	48 V
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	70 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	120 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 972115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972115.

Idź do sklepu internetowego

Nr kat. 972125 DG SE DC 242 FM

GTIN / EAN 4013364158610, Nr taryfy celnej (EU): 85363030, Waga brutto: 174.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

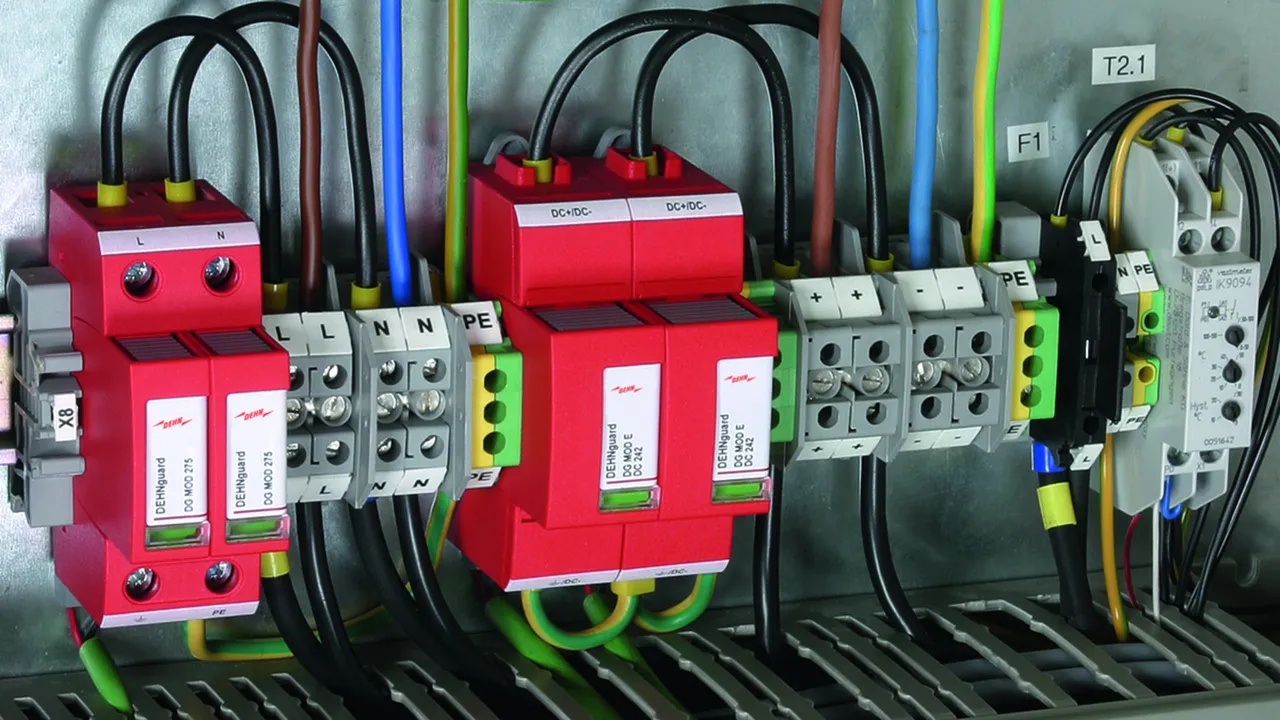

Überspannungs-Ableiter DEHNguard SE DC 242 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 1,25 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 242 FM
Art.-Nr.: 972125
oder gleichwertig.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	220 V
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	320 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	484 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Produkt 972125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972125.

Idź do sklepu internetowego

Nr kat. 972135 DG SE DC 550 FM

GTIN / EAN 4013364158634, Nr taryfy celnej (EU): 85363030, Waga brutto: 189.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Überspannungs-Ableiter DEHNguard SE DC 550 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 550 V dc
Schutzpegel: <= 2,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 550 FM
Art.-Nr.: 972135
oder gleichwertig.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	500 V
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	726 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1100 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 972135 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972135.

Idź do sklepu internetowego

Nr kat. 972145 DG SE DC 900 FM

GTIN / EAN 4013364158658, Nr taryfy celnej (EU): 85363030, Waga brutto: 194.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Überspannungs-Ableiter DEHNguard SE DC 900 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 900 V dc
Schutzpegel: <= 3,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 900 FM
Art.-Nr.: 972145
oder gleichwertig.

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	750 V
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV
TOV-Spannung DC (U_T) – Charakteristik	1089 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1800 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 972145 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972145.

Idź do sklepu internetowego

DEHNguard ME/SE DC ... (FM)

DEHNguard ME DC ... FM

Nr kat. 972147 DG ME DC Y 1000 FM

Nie masz uprawnień, by pobrać 972147.stp

Nie masz uprawnień, by pobrać 972147.igs

Nie masz uprawnień, by pobrać 972147.jt

Nie masz uprawnień, by pobrać 972147.dwg

Nie masz uprawnień, by pobrać 972147m_E.dxf

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972147 został dodany do notatnika.

Do koszyka dodano produkt 972147.

DEHNguard SE DC ...

Nr kat. 972110 DG SE DC 60

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972110.wspak

Nie masz uprawnień, by pobrać DEHN.972110.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972110 został dodany do notatnika.

Do koszyka dodano produkt 972110.

Nr kat. 972120 DG SE DC 242

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972120.wspak

Nie masz uprawnień, by pobrać DEHN.972120.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972120 został dodany do notatnika.

Do koszyka dodano produkt 972120.

Nr kat. 972130 DG SE DC 550

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972130.wspak

Nie masz uprawnień, by pobrać DEHN.972130.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972130 został dodany do notatnika.

Do koszyka dodano produkt 972130.

Nr kat. 972140 DG SE DC 900

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972140.wspak

Nie masz uprawnień, by pobrać DEHN.972140.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972140 został dodany do notatnika.

Do koszyka dodano produkt 972140.

DEHNguard SE DC ... FM

Nr kat. 972115 DG SE DC 60 FM

Nie masz uprawnień, by pobrać 972125.stp

Nie masz uprawnień, by pobrać 972125.igs

Nie masz uprawnień, by pobrać 972125.jt

Nie masz uprawnień, by pobrać 972125.dwg

Nie masz uprawnień, by pobrać 972115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972115.wspak

Nie masz uprawnień, by pobrać DEHN.972115.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972115 został dodany do notatnika.

Do koszyka dodano produkt 972115.

Nr kat. 972125 DG SE DC 242 FM

Nie masz uprawnień, by pobrać 972125.stp

Nie masz uprawnień, by pobrać 972125.igs

Nie masz uprawnień, by pobrać 972125.jt

Nie masz uprawnień, by pobrać 972125.dwg

Nie masz uprawnień, by pobrać 972115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972125.wspak

Nie masz uprawnień, by pobrać DEHN.972125.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972125 został dodany do notatnika.

Do koszyka dodano produkt 972125.

Nr kat. 972135 DG SE DC 550 FM
