Erdseitige Anschlusselemente für Schaltanlagen und Freileitungen

  • Zum erdseitigen Anschluss an Kugelfestpunkte, T-Anschlussbolzen, Rund- und Flachleitern, Anschlussstücke und Flachprofile
  • Für großen Klemmbereich bis 40 mm
  • Mit Verdrehungsschutz Ausführung PK1 bzw. PK2
  • Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Szczegóły

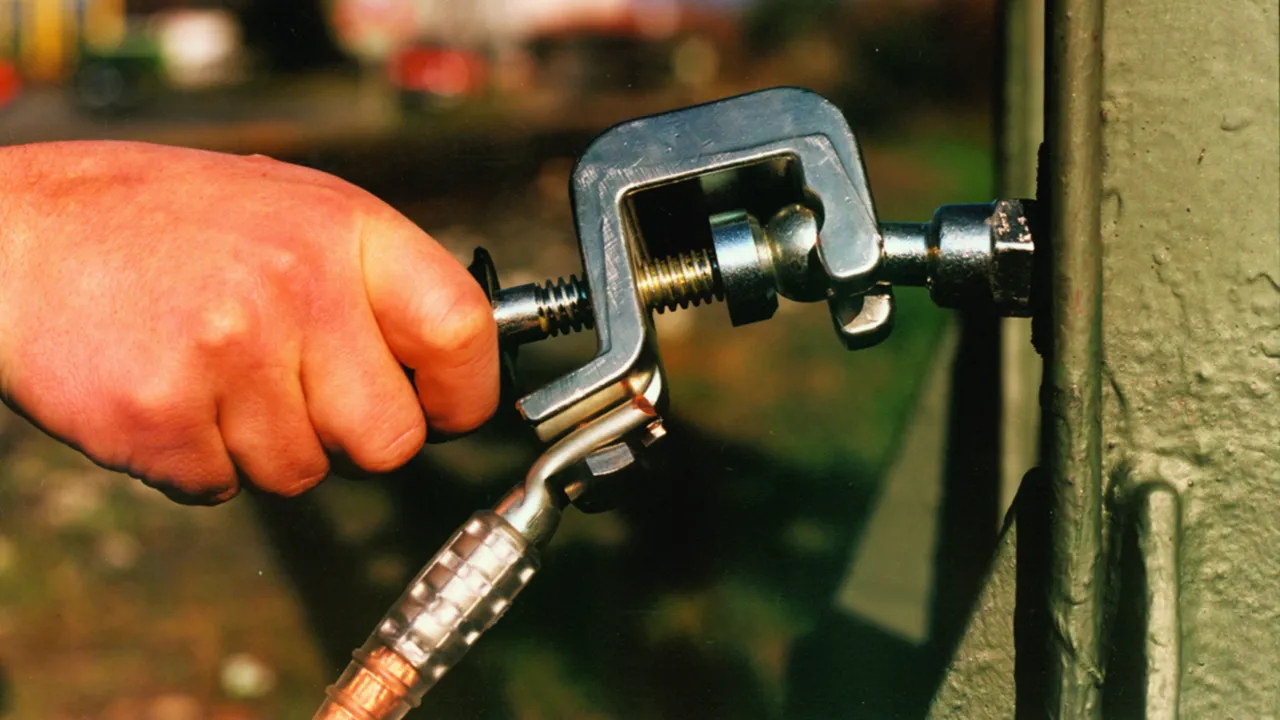

Erdungsfräsklemme an lackiertem Stahlmast.
lorem ipsum
lorem ipsum

Universalerdungsklemme mit Flügelschraube

2 Produkty

Nr kat. 774034 UEK 25 FS

GTIN / EAN 4013364114586, Nr taryfy celnej (EU): 85359000, Waga brutto: 661.60 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774034 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 774034.

Idź do sklepu internetowego

Nr kat. 774130 UEK 30 FS

GTIN / EAN 4013364057739, Nr taryfy celnej (EU): 85359000, Waga brutto: 780.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774130 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 774130.

Idź do sklepu internetowego

Universalerdungsklemme mit Handgriff

2 Produkty

Nr kat. 774234 UEK 25 HG

GTIN / EAN 4013364114593, Nr taryfy celnej (EU): 85359000, Waga brutto: 771.60 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774234 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 774234.

Idź do sklepu internetowego

Nr kat. 774330 UEK 30 HG

GTIN / EAN 4013364057715, Nr taryfy celnej (EU): 85359000, Waga brutto: 941.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 774330.

Idź do sklepu internetowego

Universalerdungsklemme mit Schraubknebel

2 Produkty

Nr kat. 774434 UEK 25 SKN

GTIN / EAN 4013364114609, Nr taryfy celnej (EU): 85359000, Waga brutto: 712.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774434 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 774434.

Idź do sklepu internetowego

Nr kat. 774530 UEK 30 SKN

GTIN / EAN 4013364057746, Nr taryfy celnej (EU): 85359000, Waga brutto: 700.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Für Kugelfestpunkt Ø 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 774530 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 774530.

Idź do sklepu internetowego

Kugelkopfhaube starr mit Flügelschraube

2 Produkty

Nr kat. 772312 KKH 20 FS

GTIN / EAN 4013364054431, Nr taryfy celnej (EU): 85359000, Waga brutto: 480.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Produkt 772312 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772312.

Idź do sklepu internetowego

Nr kat. 772322 KKH 25 FS

GTIN / EAN 4013364054455, Nr taryfy celnej (EU): 85359000, Waga brutto: 747.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 772322 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772322.

Idź do sklepu internetowego

Kugelkopfhaube starr mit Handgriff

2 Produkty

Nr kat. 772313 KKH 20 HG

GTIN / EAN 4013364054448, Nr taryfy celnej (EU): 85359000, Waga brutto: 400.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Produkt 772313 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772313.

Idź do sklepu internetowego

Nr kat. 772323 KKH 25 HG

GTIN / EAN 4013364054462, Nr taryfy celnej (EU): 85359000, Waga brutto: 876.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 772323 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772323.

Idź do sklepu internetowego

Erdanschlussstück mit Flügelmutter

2 Produkty

Nr kat. 775621 EAS EK FM 12

GTIN / EAN 4013364102545, Nr taryfy celnej (EU): 85359000, Waga brutto: 311.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M12
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 775621 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 775621.

Idź do sklepu internetowego

Nr kat. 775631 EAS EK FM 16

GTIN / EAN 4013364102552, Nr taryfy celnej (EU): 85359000, Waga brutto: 290.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M16
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 775631 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 775631.

Idź do sklepu internetowego

Erdanschlussstück mit Flügelschraube

2 Produkty

Nr kat. 775626 EAS EK FS 12

GTIN / EAN 4013364102569, Nr taryfy celnej (EU): 85359000, Waga brutto: 343.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M12 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 775626 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 775626.

Idź do sklepu internetowego

Nr kat. 775636 EAS EK FS 16

GTIN / EAN 4013364102576, Nr taryfy celnej (EU): 85359000, Waga brutto: 350.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M16 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 775636 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 775636.

Idź do sklepu internetowego

Erdanschlussbuchse mit Flügelschraube

Für Erdungsfestpunkte mit Ringnut.

1 Produkt

Nr kat. 790150 EAB RN 16 FS

GTIN / EAN 4013364005365, Nr taryfy celnej (EU): 85359000, Waga brutto: 450.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung Ø16 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150*) mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
*) für Seillängen > 4000 mm: max. bis 95 mm2 (26,5 kA / 0,5 s)

Produkt 790150 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 790150.

Idź do sklepu internetowego

Erdanschlussbuchse mit Schraubknebel

Für Erdungsfestpunkte mit Ringnut.

1 Produkt

Nr kat. 790160 EAB RN 16 SKN

GTIN / EAN 4013364018693, Nr taryfy celnej (EU): 85359000, Waga brutto: 737.40 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung Ø16 mm
Verdrehungsschutz PK2
Für Seilquerschnitt Cu 16 ... 150**) mm2
Max. Kurzschlussstrom Ik 0,5 s 29,6 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
**) Kurzschlussstrom auch bei Abschaltdauer Ik 1 s maximal 29,6 kA

Produkt 790160 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 790160.

Idź do sklepu internetowego

Erdungsfräsklemme mit Schraubknebel und Tellerfedern

Frästeller, Tellerfedern und langer Schraubknebel für sichere Kontaktierung.

1 Produkt

Nr kat. 792190 EFK FL40 SKN

GTIN / EAN 4013364068315, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.32 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Klemmbereich bis 40 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 95 mm2
Max. Kurzschlussstrom Ik 0,5 s 26,5 kA
Max. Kurzschlussstrom Ik 1 s 18,7 kA

Produkt 792190 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 792190.

Idź do sklepu internetowego

Erdungsfräsklemme mit Schraubknebel

Frästeller und langer Schraubknebel für sichere Kontaktierung.

1 Produkt

Nr kat. 792030 EFK FL30 SKN

GTIN / EAN 4013364005853, Nr taryfy celnej (EU): 85359000, Waga brutto: 610.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Klemmbereich bis 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 50 mm2
Max. Kurzschlussstrom Ik 0,5 s 14,0 kA
Max. Kurzschlussstrom Ik 1 s 9,9 kA

Produkt 792030 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 792030.

Idź do sklepu internetowego
