Phasenseitige Anschlusselemente für Schaltanlagen

Zur phasenseitigen Bestückung von ein- bis fünfpoligen Erdungs- und Kurzschließvorrichtungen
Mit Verdrehungsschutz Ausführung PK1
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Szczegóły

Kugelkopfhaube starr, Spindel mit Sechskant

2 Produkty

Nr kat. 772310 KKH 20 SK

GTIN / EAN 4013364057593, Nr taryfy celnej (EU): 85359000, Waga brutto: 469.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Produkt 772310 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772310.

Idź do sklepu internetowego

Nr kat. 772320 KKH 25 SK

GTIN / EAN 4013364057432, Nr taryfy celnej (EU): 85359000, Waga brutto: 785.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Produkt 772320 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772320.

Idź do sklepu internetowego

Kugelkopfhaube starr, Spindel mit Querstift

2 Produkty

Nr kat. 772311 KKH 20 SQ

GTIN / EAN 4013364057586, Nr taryfy celnej (EU): 85359000, Waga brutto: 482.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Produkt 772311 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772311.

Idź do sklepu internetowego

Nr kat. 772321 KKH 25 SQ

GTIN / EAN 4013364057449, Nr taryfy celnej (EU): 85359000, Waga brutto: 756.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Produkt 772321 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772321.

Idź do sklepu internetowego

Kugelkopfhaube drehbar (4x 90°), Spindel mit Sechskant

2 Produkty

Nr kat. 772330 KKH 20 D SK

GTIN / EAN 4013364069220, Nr taryfy celnej (EU): 85359000, Waga brutto: 560.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Produkt 772330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772330.

Idź do sklepu internetowego

Nr kat. 772340 KKH 25 D SK

GTIN / EAN 4013364057456, Nr taryfy celnej (EU): 85359000, Waga brutto: 878.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Produkt 772340 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772340.

Idź do sklepu internetowego

Kugelkopfhaube drehbar (4x 90°), Spindel mit Querstift

2 Produkty

Nr kat. 772331 KKH 20 D SQ

GTIN / EAN 4013364066304, Nr taryfy celnej (EU): 85359000, Waga brutto: 566.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Produkt 772331 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772331.

Idź do sklepu internetowego

Nr kat. 772341 KKH 25 D SQ

GTIN / EAN 4013364057425, Nr taryfy celnej (EU): 85359000, Waga brutto: 902.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Produkt 772341 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772341.

Idź do sklepu internetowego

Rundbolzenklemme, Spindel mit Querstift

Für Kontaktrundbolzen in Schaltanlagen.

4 Produkty

Nr kat. 715314 RBK 25 SQ SN7151

GTIN / EAN 4013364132474, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.61 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kontaktrundbolzen Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Produkt 715314 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 715314.

Idź do sklepu internetowego

Nr kat. 715315 RBK 26 SQ SN7255

GTIN / EAN 4013364135338, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.60 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kontaktrundbolzen Ø	26 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	26 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Produkt 715315 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 715315.

Idź do sklepu internetowego

Nr kat. 715313 RBK 30 SQ SN7642

GTIN / EAN 4013364154971, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.55 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kontaktrundbolzen Ø	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Produkt 715313 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 715313.

Idź do sklepu internetowego

Nr kat. 715312 RBK 35 SQ

GTIN / EAN 4013364150386, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.50 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kontaktrundbolzen Ø	35 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	35 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Produkt 715312 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 715312.

Idź do sklepu internetowego

Universalklemme, Spindel mit Sechskant

2 Produkty

Nr kat. 773034 UK 25 SK

GTIN / EAN 4013364114562, Nr taryfy celnej (EU): 85359000, Waga brutto: 634.40 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 773034 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773034.

Idź do sklepu internetowego

Nr kat. 773130 UK 30 SK

GTIN / EAN 4013364057722, Nr taryfy celnej (EU): 85359000, Waga brutto: 801.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 773130 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773130.

Idź do sklepu internetowego

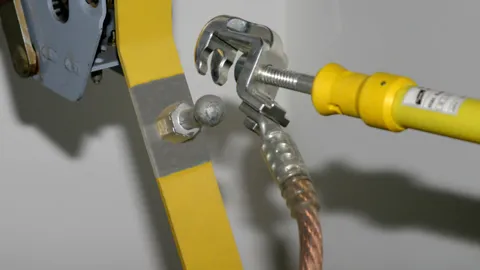

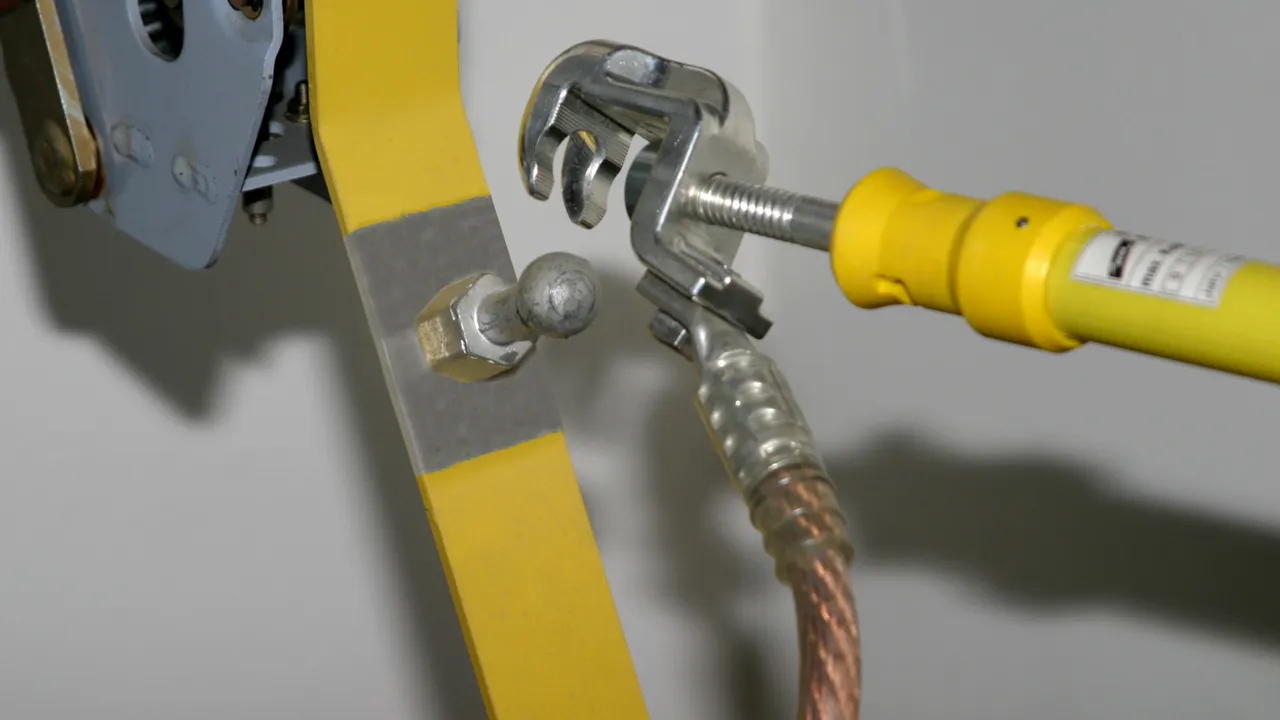

Universalklemme, Spindel mit Querstift

2 Produkty

Nr kat. 773234 UK 25 SQ

GTIN / EAN 4013364114555, Nr taryfy celnej (EU): 85359000, Waga brutto: 660.60 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Mindestklemmbereich	10 / 5 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 773234 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773234.

Idź do sklepu internetowego

Nr kat. 773330 UK 30 SQ

GTIN / EAN 4013364057760, Nr taryfy celnej (EU): 85359000, Waga brutto: 830.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Mindestklemmbereich	10 / 5 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 773330 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773330.

Idź do sklepu internetowego

Phasenanschlussstück, Spindel mit Querstift

Zum Anschrauben mit Gewindebolzen M16 in Schaltanlagen.

1 Produkt

Nr kat. 771316 PAS EK SQ 16

GTIN / EAN 4013364150393, Nr taryfy celnej (EU): 85359000, Waga brutto: 418.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Abmessung	M16
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Abmessung	M16
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Spindel	Cu-Legierung/gal Sn

Produkt 771316 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 771316.

Idź do sklepu internetowego

Phasenseitige Anschlusselemente für Schaltanlagen

Szczegóły

Kugelkopfhaube starr, Spindel mit Sechskant

Nr kat. 772310 KKH 20 SK

Produkt 772310 został dodany do notatnika.

Do koszyka dodano produkt 772310.

Nr kat. 772320 KKH 25 SK

Nie masz uprawnień, by pobrać 772320.stp

Nie masz uprawnień, by pobrać 772320.igs

Nie masz uprawnień, by pobrać 772320.jt

Nie masz uprawnień, by pobrać 772320.dwg

Produkt 772320 został dodany do notatnika.

Do koszyka dodano produkt 772320.

Kugelkopfhaube starr, Spindel mit Querstift

Nr kat. 772311 KKH 20 SQ

Produkt 772311 został dodany do notatnika.

Do koszyka dodano produkt 772311.

Nr kat. 772321 KKH 25 SQ

Produkt 772321 został dodany do notatnika.

Do koszyka dodano produkt 772321.

Kugelkopfhaube drehbar (4x 90°), Spindel mit Sechskant

Nr kat. 772330 KKH 20 D SK

Produkt 772330 został dodany do notatnika.

Do koszyka dodano produkt 772330.

Nr kat. 772340 KKH 25 D SK

Produkt 772340 został dodany do notatnika.

Do koszyka dodano produkt 772340.

Kugelkopfhaube drehbar (4x 90°), Spindel mit Querstift

Nr kat. 772331 KKH 20 D SQ

Produkt 772331 został dodany do notatnika.

Do koszyka dodano produkt 772331.

Nr kat. 772341 KKH 25 D SQ

Produkt 772341 został dodany do notatnika.

Do koszyka dodano produkt 772341.

Rundbolzenklemme, Spindel mit Querstift

Nr kat. 715314 RBK 25 SQ SN7151

Nie masz uprawnień, by pobrać 715314m_D.dxf

Produkt 715314 został dodany do notatnika.

Do koszyka dodano produkt 715314.

Nr kat. 715315 RBK 26 SQ SN7255

Nie masz uprawnień, by pobrać 715315m_D.dxf

Produkt 715315 został dodany do notatnika.

Do koszyka dodano produkt 715315.

Nr kat. 715313 RBK 30 SQ SN7642

Nie masz uprawnień, by pobrać 715313m_D.dxf

Produkt 715313 został dodany do notatnika.

Do koszyka dodano produkt 715313.

Nr kat. 715312 RBK 35 SQ

Nie masz uprawnień, by pobrać 715312m_D.dxf

Produkt 715312 został dodany do notatnika.

Do koszyka dodano produkt 715312.

Universalklemme, Spindel mit Sechskant

Nr kat. 773034 UK 25 SK

Nie masz uprawnień, by pobrać 773034.stp

Nie masz uprawnień, by pobrać 773034.igs

Nie masz uprawnień, by pobrać 773034.jt

Nie masz uprawnień, by pobrać 773034.dwg

Nie masz uprawnień, by pobrać 773034m_D.dxf

Produkt 773034 został dodany do notatnika.

Do koszyka dodano produkt 773034.

Nr kat. 773130 UK 30 SK

Produkt 773130 został dodany do notatnika.

Do koszyka dodano produkt 773130.

Universalklemme, Spindel mit Querstift

Nr kat. 773234 UK 25 SQ

Produkt 773234 został dodany do notatnika.

Do koszyka dodano produkt 773234.

Nr kat. 773330 UK 30 SQ

Produkt 773330 został dodany do notatnika.

Do koszyka dodano produkt 773330.

Phasenanschlussstück, Spindel mit Querstift

Nr kat. 771316 PAS EK SQ 16

Nie masz uprawnień, by pobrać 771316.stp

Nie masz uprawnień, by pobrać 771316.igs

Nie masz uprawnień, by pobrać 771316.jt

Nie masz uprawnień, by pobrać 771316.dwg

Produkt 771316 został dodany do notatnika.

Do koszyka dodano produkt 771316.
