Entlade- und Potentialausgleichsvorrichtungen

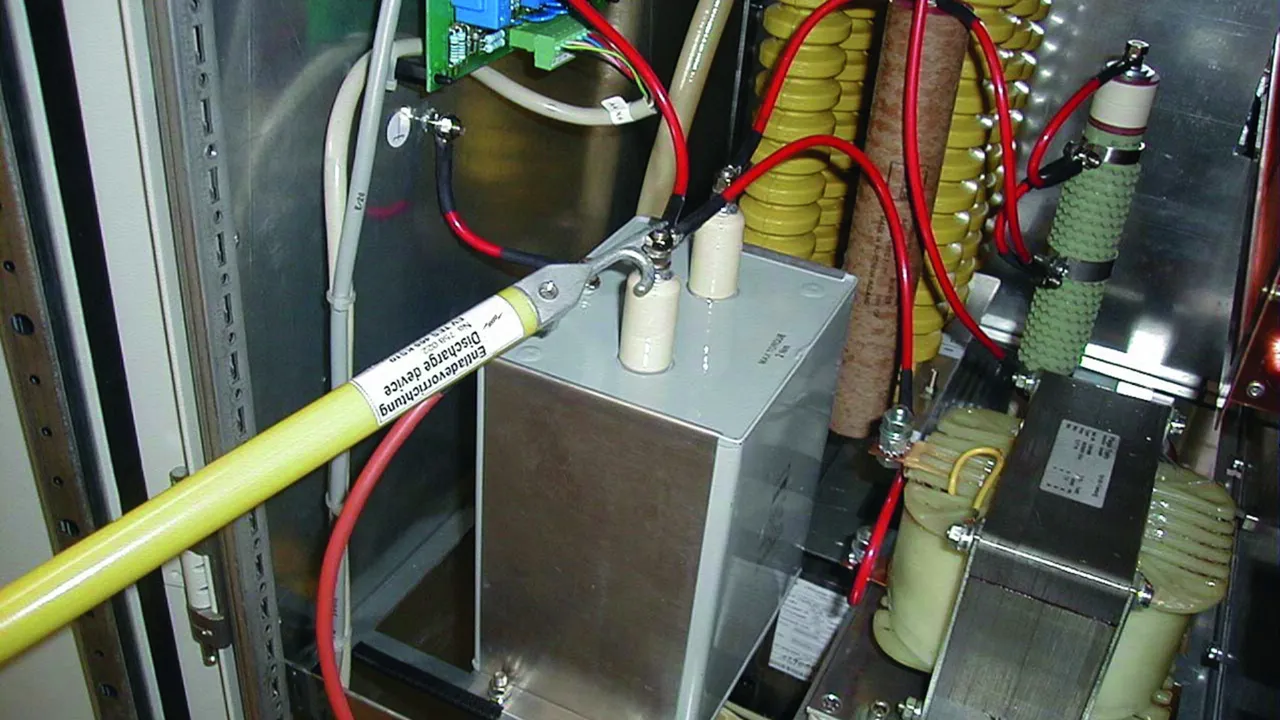

Zum Ableiten statischer Aufladungen
Unterschiedliche Tastspitzen
Einhängeklinke speziell für Elektrofilteranlagen, zum Einhängen an Rundleiter Ø12 ... 26,5 mm
Seileinführungen wasserdicht kunststoffummantelt, mit zusätzlichem Knickschutz

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

1 Produkt

Nr kat. 758020 EV TES 465 EK

GTIN / EAN 4013364098992, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.44 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758020.

Idź do sklepu internetowego

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

1 Produkt

Nr kat. 758021 EV TES 465 EZ

GTIN / EAN 4013364099005, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.20 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758021 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758021.

Idź do sklepu internetowego

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Bohrung Ø8,4 mm und Silikonleitung.

1 Produkt

Nr kat. 758022 EV TES 465 KS10

GTIN / EAN 4013364099012, Nr taryfy celnej (EU): 85369095, Waga brutto: 750.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758022 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758022.

Idź do sklepu internetowego

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

1 Produkt

Nr kat. 758001 EV TS 2000 EK

GTIN / EAN 4013364004030, Nr taryfy celnej (EU): 85369095, Waga brutto: 3.22 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758001 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758001.

Idź do sklepu internetowego

Entladevorrichtung mit Erdungszange mit Spannfeder

1 Produkt

Nr kat. 758003 EV TS 2000 EZ

GTIN / EAN 4013364004047, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.95 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Dane techniczne

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn
^*) Prüfung nach eigenen Angaben

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Isoliervermögen Isolierrohr (in Anlehnung an DIN VDE 0681-1)	75 kV
Max. Ableitstoßstrom (8/20 µs)*	50 kA
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
^*) Prüfung nach eigenen Angaben

Produkt 758003 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758003.

Idź do sklepu internetowego

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Zum Einhängen an Rundleitern Ø12 ... 26,5 mm von Elektrofilteranlagen.

1 Produkt

Nr kat. 758015 EV EH 1725 EK

GTIN / EAN 4013364041608, Nr taryfy celnej (EU): 85369095, Waga brutto: 3.62 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Werkstoff Einhängeklinke	Bronze/gal Sn

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Anschließteil an Erdungsanlage	Erdungsklemme Typ F 2, Klemmbereich bis 30 mm
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängeklinke	Bronze/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758015.

Idź do sklepu internetowego

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 Produkt

Nr kat. 758025 EV TES STK 1500 KS

GTIN / EAN 4013364127838, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.29 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758025 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758025.

Idź do sklepu internetowego

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 Produkt

Nr kat. 758028 EV EHB 1600 SN7114

GTIN / EAN 4013364132450, Nr taryfy celnej (EU): 85369095, Waga brutto: 5.16 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Werkstoff Einhängebügel	NIRO

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängebügel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Produkt 758028 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758028.

Idź do sklepu internetowego

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

1 Produkt

Nr kat. 758099 PAV 3+1 16 ZAK

GTIN / EAN 4013364287587, Nr taryfy celnej (EU): 85369095, Waga brutto: 3.21 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Dane techniczne

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm
Farbe Klemme A / B / C	schwarz
Farbe Klemme D	rot
Mögliche Klemmenbetätigungen	> 500
Max. zulässiger Dauerstrom	10 A
Einsatztemperaturbereich	-30 °C ... +50 °C
Lagertemperaturbereich	-40 °C ... +70 °C
Leiteraufbau	feindrähtige blanke Cu-Litze nach VDE 0295-6
Durchschlagfestigkeit Seilmantel	min. 10 kV/mm
Wandstärke Isolation	1,20 mm (typisch)
Isolierung	PVC-Mischung TM2 nach HD21.1

Produkt 758099 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758099.

Idź do sklepu internetowego

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

1 Produkt

Nr kat. 758036 EV TES 465 SN7215

GTIN / EAN 4013364133884, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.35 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Schraube	M8 x 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Produkt 758036 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758036.

Idź do sklepu internetowego

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

1 Produkt

Nr kat. 758075 EV TS STK 1470

GTIN / EAN 4013364247789, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.75 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1470 mm
Schraube	M8 x 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

Produkt 758075 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758075.

Idź do sklepu internetowego

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

1 Produkt

Nr kat. 758085 EV TES STK 1500

GTIN / EAN 4013364247819, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.42 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Schraube	M8 x 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Produkt 758085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758085.

Idź do sklepu internetowego

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

1 Produkt

Nr kat. 758095 EV EHB STK 1600

GTIN / EAN 4013364247826, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.32 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Schraube	M8 x 20 mm
Werkstoff Einhängebügel	NIRO

Produkt 758095 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758095.

Idź do sklepu internetowego

Entlade- und Potentialausgleichsvorrichtungen

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

Nr kat. 758020 EV TES 465 EK

Produkt 758020 został dodany do notatnika.

Do koszyka dodano produkt 758020.

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

Nr kat. 758021 EV TES 465 EZ

Produkt 758021 został dodany do notatnika.

Do koszyka dodano produkt 758021.

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Nr kat. 758022 EV TES 465 KS10

Produkt 758022 został dodany do notatnika.

Do koszyka dodano produkt 758022.

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

Nr kat. 758001 EV TS 2000 EK

Produkt 758001 został dodany do notatnika.

Do koszyka dodano produkt 758001.

Entladevorrichtung mit Erdungszange mit Spannfeder

Nr kat. 758003 EV TS 2000 EZ

Produkt 758003 został dodany do notatnika.

Do koszyka dodano produkt 758003.

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Nr kat. 758015 EV EH 1725 EK

Produkt 758015 został dodany do notatnika.

Do koszyka dodano produkt 758015.

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Nr kat. 758025 EV TES STK 1500 KS

Produkt 758025 został dodany do notatnika.

Do koszyka dodano produkt 758025.

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Nr kat. 758028 EV EHB 1600 SN7114

Produkt 758028 został dodany do notatnika.

Do koszyka dodano produkt 758028.

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

Nr kat. 758099 PAV 3+1 16 ZAK

Produkt 758099 został dodany do notatnika.

Do koszyka dodano produkt 758099.

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

Nr kat. 758036 EV TES 465 SN7215

Nie masz uprawnień, by pobrać 758036.stp

Nie masz uprawnień, by pobrać 758036.igs

Nie masz uprawnień, by pobrać 758036.jt

Nie masz uprawnień, by pobrać 758036.dwg

Produkt 758036 został dodany do notatnika.

Do koszyka dodano produkt 758036.

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

Nr kat. 758075 EV TS STK 1470

Produkt 758075 został dodany do notatnika.

Do koszyka dodano produkt 758075.

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

Nr kat. 758085 EV TES STK 1500

Produkt 758085 został dodany do notatnika.

Do koszyka dodano produkt 758085.

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

Nr kat. 758095 EV EHB STK 1600

Nie masz uprawnień, by pobrać 758095.stp

Nie masz uprawnień, by pobrać 758095.igs

Nie masz uprawnień, by pobrać 758095.jt

Nie masz uprawnień, by pobrać 758095.dwg

Nie masz uprawnień, by pobrać 758095m_D.dxf

Produkt 758095 został dodany do notatnika.

Do koszyka dodano produkt 758095.
