Anschlussschellen

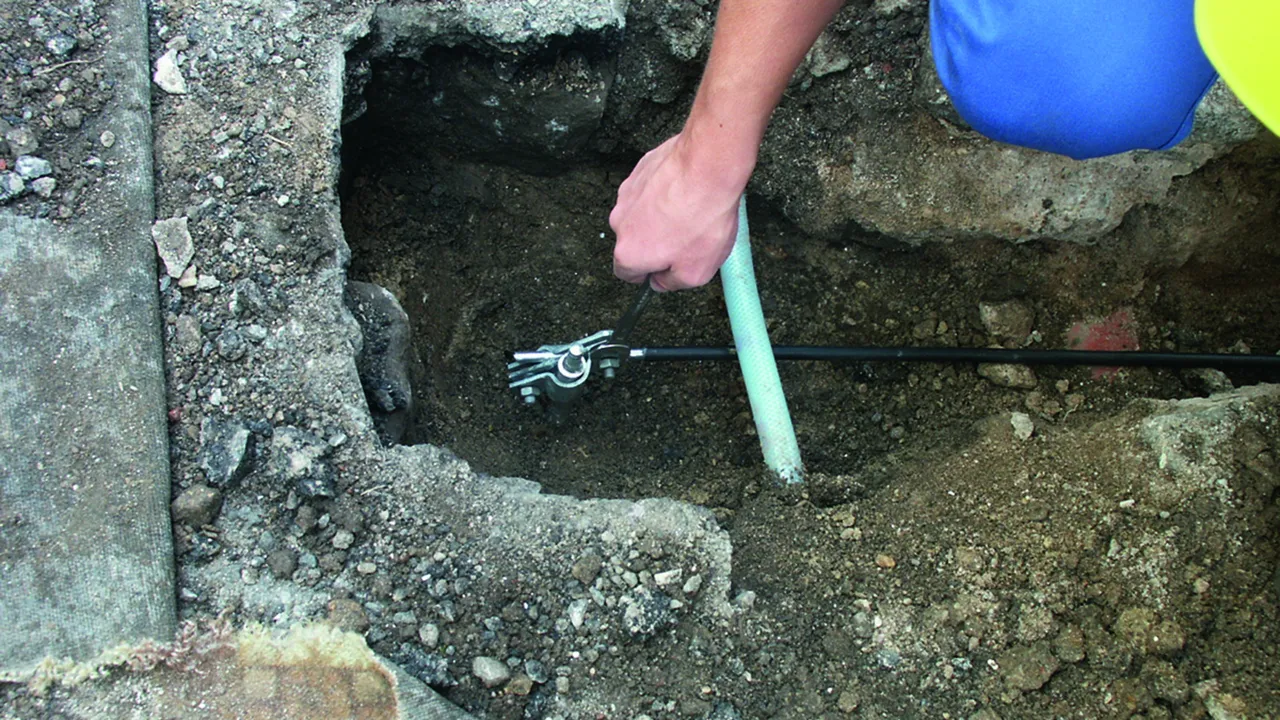

Zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern.

Ausführung schräg

Auch für ungeschnittene Erdleitungen.

5 Produkty

Nr kat. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN / EAN 4013364026582, Nr taryfy celnej (EU): 85359000, Waga brutto: 375.20 g, Jednostka opakowaniowa: 20.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussschelle Ausführung schräg St/tZN
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 7-10 / -40 mm
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 20 7.10 FL40 STTZN
Art.-Nr.: 620015
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff St/tZn
Klemmbereich Rd / Fl 7-10 / -40 mm
Ausführung für Tiefenerder Ø20 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 21,0 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 620015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620015.

Idź do sklepu internetowego

Nr kat. 620017 AS S TE 20 7.10 FL40 CU

GTIN / EAN 4013364026612, Nr taryfy celnej (EU): 85359000, Waga brutto: 425.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussschelle Ausführung schräg Cu
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: Cu
Klemmbereich Rd / Fl: 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil): 35-120 mm2
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 20 7.10 FL40 CU
Art.-Nr.: 620017
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Cu
Klemmbereich Rd / Fl 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil) 35-120 mm2
Ausführung für Tiefenerder Ø20 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 29,0 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 620017 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620017.

Idź do sklepu internetowego

Nr kat. 620915 AS S TE 20 7.10 FL40 V4A

GTIN / EAN 4013364026629, Nr taryfy celnej (EU): 85359000, Waga brutto: 303.00 g, Jednostka opakowaniowa: 20.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussschelle Ausführung schräg NIRO (V4A)
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: NIRO (V4A)
Klemmbereich Rd / Fl: 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil): 35-120 mm2
Ausführung für Tiefenerder: Ø20 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 20 7.10 FL40 V4A
Art.-Nr.: 620915
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff NIRO (V4A)
Klemmbereich Rd / Fl 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil) 35-120 mm2
Ausführung für Tiefenerder Ø20 mm
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,3 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 620915 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620915.

Idź do sklepu internetowego

Nr kat. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN / EAN 4013364026599, Nr taryfy celnej (EU): 85359000, Waga brutto: 388.00 g, Jednostka opakowaniowa: 20.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussschelle Ausführung schräg St/tZN
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 7-10 / -40 mm
Ausführung für Tiefenerder: Ø25 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 25 7.10 FL40 STTZN
Art.-Nr.: 625015
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff St/tZn
Klemmbereich Rd / Fl 7-10 / -40 mm
Ausführung für Tiefenerder Ø25 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 18 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 625015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625015.

Idź do sklepu internetowego

Nr kat. 649015 AS S TE 25 7.10 FL40 V4A

GTIN / EAN 4013364119376, Nr taryfy celnej (EU): 85359000, Waga brutto: 305.00 g, Jednostka opakowaniowa: 20.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussschelle Ausführung schräg NIRO (V4A)
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: NIRO (V4A)
Klemmbereich Rd / Fl: 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil): 35-120 mm2
Ausführung für Tiefenerder: Ø25 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 25 7.10 FL40 V4A
Art.-Nr.: 649015
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff NIRO (V4A)
Klemmbereich Rd / Fl 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil) 35-120 mm2
Ausführung für Tiefenerder Ø25 mm
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 649015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 649015.

Idź do sklepu internetowego

Ausführung schräg – speziell für Rohrerder St/tZn

Auch für ungeschnittene Erdleitungen.

1 Produkt

Nr kat. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN / EAN 4013364106864, Nr taryfy celnej (EU): 85359000, Waga brutto: 395.20 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussschelle Ausführung schräg-speziell für Rohrerder St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 7-10 / -40 mm
Ausführung für Tiefenerder: Ø27 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S RE 27 7.10 FL40 STTZN
Art.-Nr.: 640015
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff St/tZn
Klemmbereich Rd / Fl 7-10 / -40 mm
Ausführung für Tiefenerder Ø27 mm
Normenbezug DIN EN 62561-1

Produkt 640015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 640015.

Idź do sklepu internetowego

Anschluss einseitig mit KS-Verbinder

2 Produkty

Nr kat. 620011 AS TE 20 KSV 7.10 STTZN

GTIN / EAN 4013364026636, Nr taryfy celnej (EU): 85359000, Waga brutto: 320.00 g, Jednostka opakowaniowa: 20.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussschelle einseitig mit KS-Verbinder St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd: 7-10 mm
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 20 KSV 7.10 STTZN
Art.-Nr.: 620011
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff St/tZn
Klemmbereich Rd 7-10 mm
Ausführung für Tiefenerder Ø20 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 620011 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620011.

Idź do sklepu internetowego

Nr kat. 625011 AS TE 25 KSV 7.10 STTZN

GTIN / EAN 4013364026643, Nr taryfy celnej (EU): 85359000, Waga brutto: 345.00 g, Jednostka opakowaniowa: 20.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussschelle einseitig mit KS-Verbinder St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd: 7-10 mm
Ausführung für Tiefenerder: Ø25 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 25 KSV 7.10 STTZN
Art.-Nr.: 625011
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff St/tZn
Klemmbereich Rd 7-10 mm
Ausführung für Tiefenerder Ø25 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 625011 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625011.

Idź do sklepu internetowego

Anschluss beidseitig mit KS-Verbindern (St/tZn)

2 Produkty

Nr kat. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN / EAN 4013364026698, Nr taryfy celnej (EU): 85359000, Waga brutto: 428.00 g, Jednostka opakowaniowa: 10.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussschelle beidseitig mit KS-Verbindern St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd: 7-10 mm
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 20 2XKSV 7.10 STTZN
Art.-Nr.: 620012
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff St/tZn
Klemmbereich Rd 7-10 mm
Ausführung für Tiefenerder Ø20 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 620012 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620012.

Idź do sklepu internetowego

Nr kat. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN / EAN 4013364026704, Nr taryfy celnej (EU): 85359000, Waga brutto: 434.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussschelle beidseitig mit KS-Verbindern St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd: 7-10 mm
Ausführung für Tiefenerder: Ø25 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 25 2XKSV 7.10 STTZN
Art.-Nr.: 625012
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff St/tZn
Klemmbereich Rd 7-10 mm
Ausführung für Tiefenerder Ø25 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 625012 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625012.

Idź do sklepu internetowego

Anschluss einseitig mit Schraube M10

2 Produkty

Nr kat. 620021 AS TE 20 ASSM10 STTZN

GTIN / EAN 4013364026667, Nr taryfy celnej (EU): 85359000, Waga brutto: 294.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussschelle einseitig mit Schraube M10 St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Fl: -40 mm
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 20 ASSM10 STTZN
Art.-Nr.: 620021
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff St/tZn
Klemmbereich Fl -40 mm
Ausführung für Tiefenerder Ø20 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,4 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 620021 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 620021.

Idź do sklepu internetowego

Nr kat. 625021 AS TE 25 ASSM10 STTZN

GTIN / EAN 4013364026674, Nr taryfy celnej (EU): 85359000, Waga brutto: 315.00 g, Jednostka opakowaniowa: 20.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussschelle einseitig mit Schraube M10 St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Fl: -40 mm
Ausführung für Tiefenerder: Ø25 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 25 ASSM10 STTZN
Art.-Nr.: 625021
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff St/tZn
Klemmbereich Fl -40 mm
Ausführung für Tiefenerder Ø25 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8,4 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 625021 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 625021.

Idź do sklepu internetowego
