Phasenseitige Anschlusselemente für Freileitungen

Zur phasenseitigen Bestückung von ein- und dreipoligen Erdungs- und Kurzschließseilen in der Freileitung
Mit Einhängehilfe zum zielsicheren Einhängen an Leiterseilen
Einfaches Einhängen durch Federvorspannung
Mit Verdrehungsschutz Ausführung PK1 bzw. PK2 und langer Schraubspindel mit Querstift
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Szczegóły

Presskabelschuhe Ausführung **PK2:**
Ohne Aussparung am Kabelschuh für Anschließteile anderer Hersteller auf Anfrage lieferbar.

lorem ipsum — Presskabelschuhe Ausführung **PK2:**
Ohne Aussparung am Kabelschuh für Anschließteile anderer Hersteller auf Anfrage lieferbar.

Phasenschraubklemme mit fest angebauter Einhängehilfe zum zielsicheren Einhängen.

Phasenschraubklemme mit Federvorspannung.

Presskabelschuhe Ausführung **PK1:**
Aussparung am Kabelschuh als Verdrehungsschutz (Standardausführung).

Klemme mit langer Spindel und Erdungsstange mit Alu-Trichterkupplung.

Phasenschraubklemme Normalausführung

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Produkty

Nr kat. 784201 PSK 4 30 SQL

GTIN / EAN 4013364006591, Nr taryfy celnej (EU): 85359000, Waga brutto: 880.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Produkt 784201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784201.

Idź do sklepu internetowego

Nr kat. 784301 PSK 10 65 SQL

GTIN / EAN 4013364006553, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.70 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Produkt 784301 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784301.

Idź do sklepu internetowego

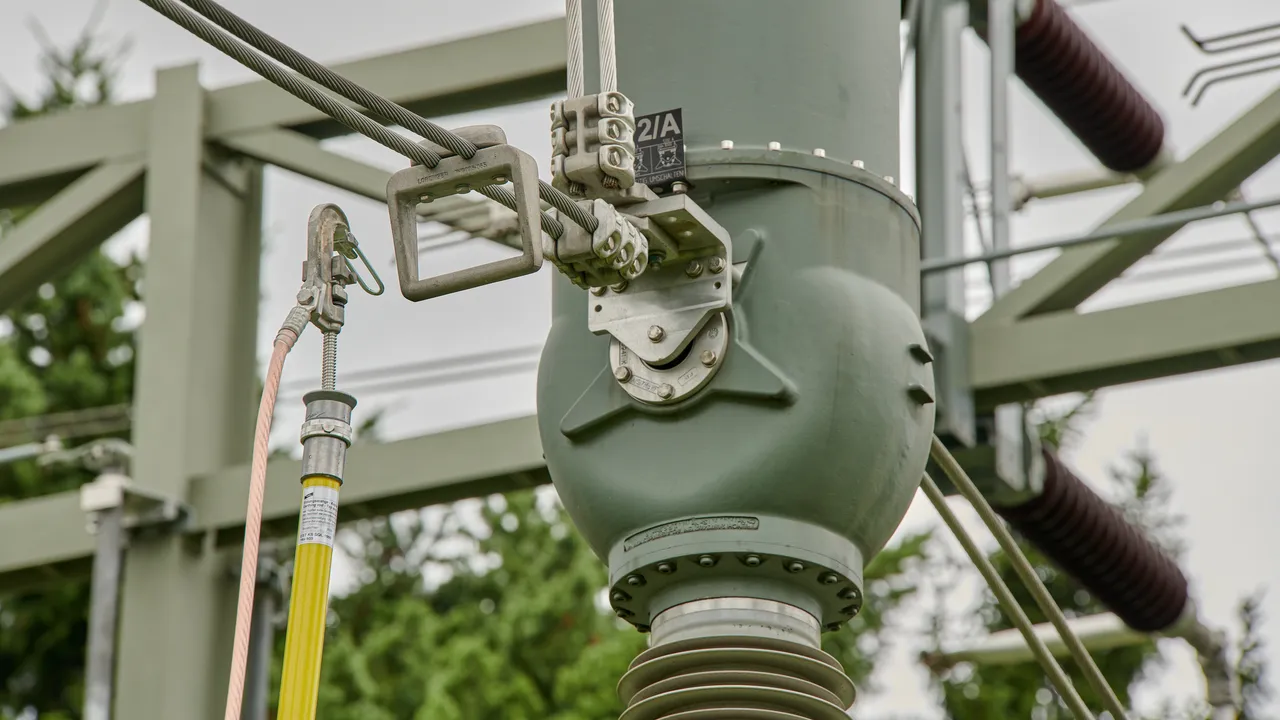

Phasenschraubklemme mit Einhängehilfe

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Produkty

Nr kat. 784401 PSK 4 30 SQL EH

GTIN / EAN 4013364006614, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.47 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

Produkt 784401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784401.

Idź do sklepu internetowego

Nr kat. 784501 PSK 10 65 SQL EH

GTIN / EAN 4013364006560, Nr taryfy celnej (EU): 85359000, Waga brutto: 2.12 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

Produkt 784501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784501.

Idź do sklepu internetowego

Phasenschraubklemme mit Federvorspannung

Das Einhängen erfolgt einfach über die vorgespannte Klemme.

1 Produkt

Nr kat. 784480 PSK FV 4 30 SQL

GTIN / EAN 4013364054479, Nr taryfy celnej (EU): 85359000, Waga brutto: 600.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Produkt 784480 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784480.

Idź do sklepu internetowego

Phasenschraubklemme mit großem Klemmbereich

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Produkt

Nr kat. 784085 PSK 10 85 SQL

GTIN / EAN 4013364018686, Nr taryfy celnej (EU): 85359000, Waga brutto: 872.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

Produkt 784085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784085.

Idź do sklepu internetowego

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Produkt

Nr kat. 769511 ESTC PSK 5000 SN7249

GTIN / EAN 4013364135055, Nr taryfy celnej (EU): 82055980, Waga brutto: 5.71 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm
Durchmesser Stange	43 mm

Produkt 769511 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769511.

Idź do sklepu internetowego

Phasenschraubklemme

Besonders geeignet zum Einsatz in Schräglage.

1 Produkt

Nr kat. 784032 PSK 10 32 SQL

GTIN / EAN 4013364018679, Nr taryfy celnej (EU): 85359000, Waga brutto: 969.40 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

Produkt 784032 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784032.

Idź do sklepu internetowego

Phasenschraubklemme mit Sicherungsbügel

Besonders geeignet zum Einsatz in Schräglage.

1 Produkt

Nr kat. 784038 PSK 10 32 SQL SB

GTIN / EAN 4013364138452, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.01 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Einhängehilfe	NIRO

Produkt 784038 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784038.

Idź do sklepu internetowego

Kugelkopfhaube starr

2 Produkty

Nr kat. 772314 KKH 20 SQL

GTIN / EAN 4013364080171, Nr taryfy celnej (EU): 85359000, Waga brutto: 446.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

Produkt 772314 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772314.

Idź do sklepu internetowego

Nr kat. 772324 KKH 25 SQL

GTIN / EAN 4013364080188, Nr taryfy celnej (EU): 85359000, Waga brutto: 719.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

Produkt 772324 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772324.

Idź do sklepu internetowego

Universalklemme

2 Produkty

Nr kat. 773236 UK 25 SQL

GTIN / EAN 4013364114579, Nr taryfy celnej (EU): 85359000, Waga brutto: 713.50 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 773236 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773236.

Idź do sklepu internetowego

Nr kat. 773331 UK 30 SQL

GTIN / EAN 4013364069244, Nr taryfy celnej (EU): 85359000, Waga brutto: 793.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Produkt 773331 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773331.

Idź do sklepu internetowego

Phasenseitige Anschlusselemente für Freileitungen

Szczegóły

Phasenschraubklemme Normalausführung

Nr kat. 784201 PSK 4 30 SQL

Produkt 784201 został dodany do notatnika.

Do koszyka dodano produkt 784201.

Nr kat. 784301 PSK 10 65 SQL

Produkt 784301 został dodany do notatnika.

Do koszyka dodano produkt 784301.

Phasenschraubklemme mit Einhängehilfe

Nr kat. 784401 PSK 4 30 SQL EH

Produkt 784401 został dodany do notatnika.

Do koszyka dodano produkt 784401.

Nr kat. 784501 PSK 10 65 SQL EH

Produkt 784501 został dodany do notatnika.

Do koszyka dodano produkt 784501.

Phasenschraubklemme mit Federvorspannung

Nr kat. 784480 PSK FV 4 30 SQL

Produkt 784480 został dodany do notatnika.

Do koszyka dodano produkt 784480.

Phasenschraubklemme mit großem Klemmbereich

Nr kat. 784085 PSK 10 85 SQL

Produkt 784085 został dodany do notatnika.

Do koszyka dodano produkt 784085.

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Nr kat. 769511 ESTC PSK 5000 SN7249

Nie masz uprawnień, by pobrać 769511m_D.dxf

Produkt 769511 został dodany do notatnika.

Do koszyka dodano produkt 769511.

Phasenschraubklemme

Nr kat. 784032 PSK 10 32 SQL

Nie masz uprawnień, by pobrać 784032.stp

Nie masz uprawnień, by pobrać 784032.igs

Nie masz uprawnień, by pobrać 784032.dwg

Nie masz uprawnień, by pobrać 784032.jt

Nie masz uprawnień, by pobrać 784032m_D.dxf

Produkt 784032 został dodany do notatnika.

Do koszyka dodano produkt 784032.

Phasenschraubklemme mit Sicherungsbügel

Nr kat. 784038 PSK 10 32 SQL SB

Produkt 784038 został dodany do notatnika.

Do koszyka dodano produkt 784038.

Kugelkopfhaube starr

Nr kat. 772314 KKH 20 SQL

Produkt 772314 został dodany do notatnika.

Do koszyka dodano produkt 772314.

Nr kat. 772324 KKH 25 SQL

Produkt 772324 został dodany do notatnika.

Do koszyka dodano produkt 772324.

Universalklemme

Nr kat. 773236 UK 25 SQL

Produkt 773236 został dodany do notatnika.

Do koszyka dodano produkt 773236.

Nr kat. 773331 UK 30 SQL

Produkt 773331 został dodany do notatnika.

Do koszyka dodano produkt 773331.
