Erdanschlussplatten

  • Hohe Kurzschlussstromtragfähigkeit der Anschlussplatte
  • Anschluss der Phasenäste einpolig
  • Zum Anschluss von einpoligen Erdungs- und Kurzschließvorrichtungen an Umspannern von Oberleitungsmasten oder an Sicherungsträgern
  • Ausführung für Kugelfestpunkt Ø20 mm, Ø25 mm oder Ringnutbolzen Ø16 mm

Szczegóły

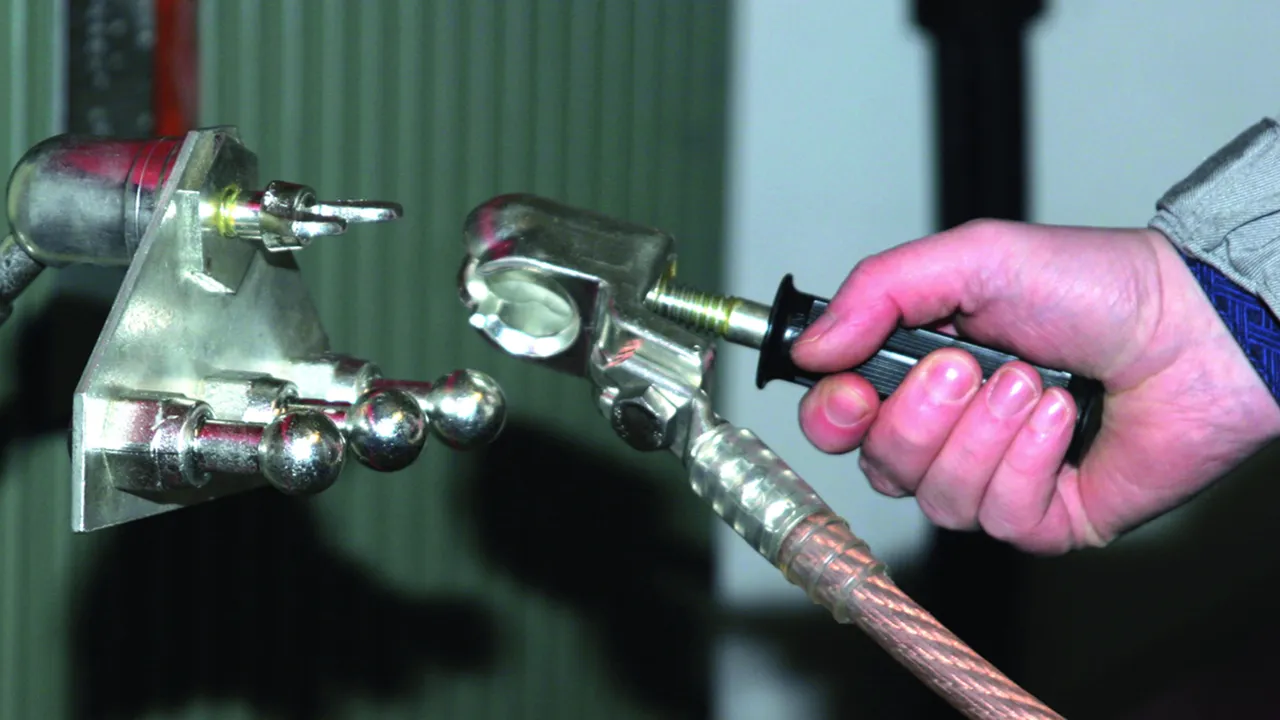

Erdungsfräsklemme mit Verdrehungsschutz montiert auf Erdanschlussplatte.
lorem ipsum

Mit 3 Kugelfestpunkten und Kugelkopfhaube

2 Produkty

Nr kat. 728620 EAPA 3 KFP 20 KKH

GTIN / EAN 4013364147843, Nr taryfy celnej (EU): 85359000, Waga brutto: 1085.00 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Festpunkt Ø 20 mm
Max. Seilquerschnitt Cu 120 mm²
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Produkt 728620 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728620.

Idź do sklepu internetowego

Nr kat. 728625 EAPA 3 KFP 25 KKH

GTIN / EAN 4013364147867, Nr taryfy celnej (EU): 85359000, Waga brutto: 1084.00 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Festpunkt Ø 25 mm
Max. Seilquerschnitt Cu 150 mm²
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 728625 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728625.

Idź do sklepu internetowego

Mit 3 Kugelfestpunkten

Zur Montage auf Erdanschlussklemmen mit Verdrehungsschutz PK1.

2 Produkty

Nr kat. 728522 EAPA 3 KFP 20 B13

GTIN / EAN 4013364147874, Nr taryfy celnej (EU): 85359000, Waga brutto: 756.00 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Festpunkt Ø 20 mm
Max. Seilquerschnitt Cu 120 mm²
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Produkt 728522 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728522.

Idź do sklepu internetowego

Nr kat. 728526 EAPA 3 KFP 25 B13

GTIN / EAN 4013364147881, Nr taryfy celnej (EU): 85359000, Waga brutto: 1014.00 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Festpunkt Ø 25 mm
Max. Seilquerschnitt Cu 150 mm²
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Produkt 728526 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728526.

Idź do sklepu internetowego

Mit 3 Ringnutfestpunkten und Erdanschlussbuchse

1 Produkt

Nr kat. 728516 EAPA 3 RN 16 EAB

GTIN / EAN 4013364147898, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.54 kg, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe



Dane techniczne

Festpunkt Ø 16 mm
Max. Seilquerschnitt Cu 95 mm²
Max. Kurzschlussstrom Ik 0,5 s 26,5 kA
Max. Kurzschlussstrom Ik 1 s 18,7 kA

Produkt 728516 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728516.

Idź do sklepu internetowego

Mit 2 Kugelfestpunkten und Kugelkopfhaube

Mit Kugelkopfhaube drehbar, Ø25 mm, mit Handgriff aus Kunststoff.
Zum Zusammenschluss von 2 einpoligen Erdungs- und Kurzschließvorrichtungen und Anschluss an einem Kugelfestpunkt Ø25 mm.

1 Produkt

Nr kat. 728501 EAP 2 25 KKH HG

GTIN / EAN 4013364079618, Nr taryfy celnej (EU): 85359000, Waga brutto: 1015.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Festpunkt Ø 25 mm
DB Zeichnungs-Nr. 3 Ebgw 01.66
DB Material-Nr. 157 540

Produkt 728501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728501.

Idź do sklepu internetowego

Anschlusslasche mit 1 Kugelfestpunkt

Zum Anschluss an einem Sicherungsträger.

1 Produkt

Nr kat. 728503 EAP 25 SIT US OL

GTIN / EAN 4013364079564, Nr taryfy celnej (EU): 85359000, Waga brutto: 453.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Festpunkt Ø 25 mm
DB Zeichnungs-Nr. 4 Ebgw 01.60
DB Material-Nr. 157 545

Produkt 728503 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728503.

Idź do sklepu internetowego

Anschlusslasche mit 2 Kugelfestpunkten

Zum Anschluss am Masten.

1 Produkt

Nr kat. 728502 EAP 2 25 MA US OL

GTIN / EAN 4013364079571, Nr taryfy celnej (EU): 85359000, Waga brutto: 708.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Festpunkt Ø 25 mm
DB Zeichnungs-Nr. 3 Ebgw 01.61
DB Material-Nr. 157 548

Produkt 728502 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728502.

Idź do sklepu internetowego
