Erdungsfestpunkte

  • Zum Anschluss von Erdanschlussbuchsen oder Erdanschlussplatten nach DIN 48088-2
  • Zum Anschweißen oder Anschrauben für den erdseitigen Anschluss von Erdanschlussstücken mit Flügelmutter oder Flügelschraube
  • Anschlussstücke mit Gewindebolzen M12 oder M16
  • Innengewinde in M12 oder M16

Szczegóły

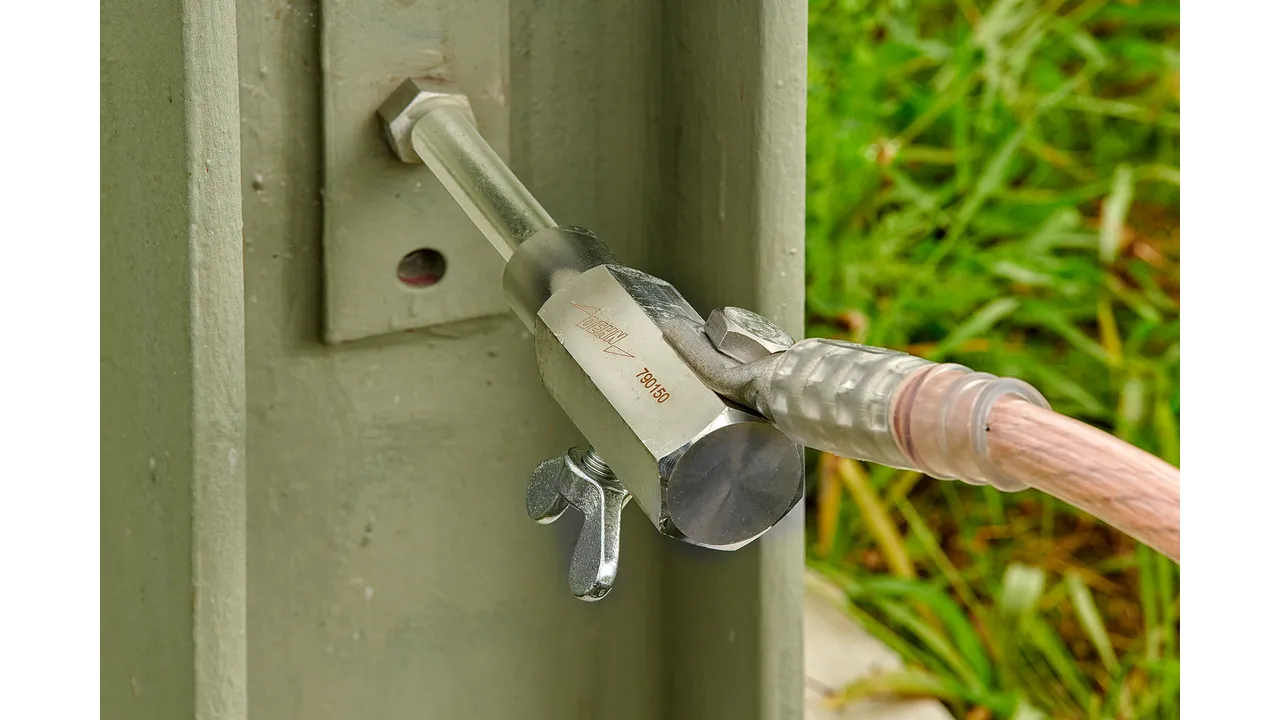

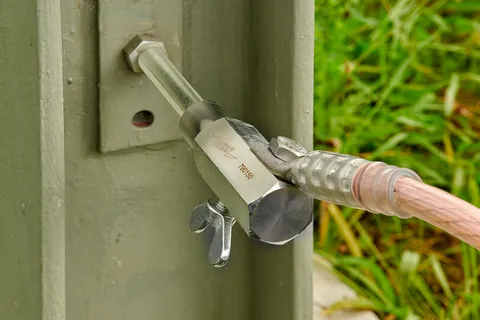

Erdanschlussstück zum Anschrauben mit Gewindebolzen M12 an ein geerdetes Anlagenteil.
lorem ipsum

Ringnutfestpunkt, mit Gewindebolzen und Mutter

2 Produkty

Nr kat. 790251 EFP 16 RN M12 35 SSM

GTIN / EAN 4013364089501, Nr taryfy celnej (EU): 85359000, Waga brutto: 248.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M12 x 35 mm
Durchmesser 16 mm
Schlüsselweite 22 mm
Max. Seilquerschnitt Cu 150 mm²
Max. Kurzschlussstrom Ik 0,5 s 42,0*) kA
Max. Kurzschlussstrom Ik 1 s 29,6*) kA
Werkstoff Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen NIRO A2-70
Werkstoff Mutter DIN 985-M12-8 / gal Zn
*) Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790251 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 790251.

Idź do sklepu internetowego

Nr kat. 790261 EFP 16 RN M16 45 SSM

GTIN / EAN 4013364089525, Nr taryfy celnej (EU): 85359000, Waga brutto: 277.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M16 x 45 mm
Durchmesser 16 mm
Schlüsselweite 22 mm
Max. Seilquerschnitt Cu 150 mm²
Max. Kurzschlussstrom Ik 0,5 s 42,0*) kA
Max. Kurzschlussstrom Ik 1 s 29,6*) kA
Werkstoff Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen NIRO A2-70
Werkstoff Mutter DIN 985-M16-8 / gal Zn
*) Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790261 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 790261.

Idź do sklepu internetowego

Ringnutfestpunkt, mit Innengewinde

2 Produkty

Nr kat. 790250 EFP 16 RN M12

GTIN / EAN 4013364089495, Nr taryfy celnej (EU): 85359000, Waga brutto: 193.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M12
Durchmesser 16 mm
Schlüsselweite 22 mm
Max. Seilquerschnitt Cu 150 mm²
Max. Kurzschlussstrom Ik 0,5 s 42,0*) kA
Max. Kurzschlussstrom Ik 1 s 29,6*) kA
Werkstoff Messing (CuNi2Si) / gal Sn
*) Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790250 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 790250.

Idź do sklepu internetowego

Nr kat. 790260 EFP 16 RN M16

GTIN / EAN 4013364089518, Nr taryfy celnej (EU): 85359000, Waga brutto: 180.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M16
Durchmesser 16 mm
Schlüsselweite 22 mm
Max. Seilquerschnitt Cu 150 mm²
Max. Kurzschlussstrom Ik 0,5 s 42,0*) kA
Max. Kurzschlussstrom Ik 1 s 29,6*) kA
Werkstoff Messing (CuNi2Si) / gal Sn
*) Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Produkt 790260 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 790260.

Idź do sklepu internetowego

Anschlussstück zum Anschweißen, mit Gewindebolzen

2 Produkty

Nr kat. 705501 AS SCHW M12 25

GTIN / EAN 4013364003927, Nr taryfy celnej (EU): 85359000, Waga brutto: 157.20 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M12 x 25 mm
Werkstoff St/gal Zn

Produkt 705501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 705501.

Idź do sklepu internetowego

Nr kat. 755501 AS SCHW M16 30

GTIN / EAN 4013364003934, Nr taryfy celnej (EU): 85359000, Waga brutto: 303.20 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M16 x 30 mm
Werkstoff St/gal Zn

Produkt 755501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 755501.

Idź do sklepu internetowego

Anschlussstück zum Anschweißen, mit Innengewinde

2 Produkty

Nr kat. 336020 AS SCHW M12

GTIN / EAN 4013364003941, Nr taryfy celnej (EU): 85359000, Waga brutto: 123.10 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M12
Werkstoff St/gal Zn

Produkt 336020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 336020.

Idź do sklepu internetowego

Nr kat. 336025 AS SCHW M16

GTIN / EAN 4013364003958, Nr taryfy celnej (EU): 85359000, Waga brutto: 257.10 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M16
Werkstoff St/gal Zn

Produkt 336025 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 336025.

Idź do sklepu internetowego

Anschlussstück zum Anschrauben, mit Innengewinde

1 Produkt

Nr kat. 705504 AS SCHR M12 M12 40

GTIN / EAN 4013364008021, Nr taryfy celnej (EU): 85389099, Waga brutto: 183.20 g, Jednostka opakowaniowa: 5.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M12 / M12 x 40 mm
Schlüsselweite 27 mm
Werkstoff Cu-Legierung/gal Sn

Produkt 705504 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 705504.

Idź do sklepu internetowego

Anschlussstück zum Anschrauben, mit Gewindebolzen und loser Sechskantmutter

2 Produkty

Nr kat. 705500 AS SCHR M12 55

GTIN / EAN 4013364000025, Nr taryfy celnej (EU): 85359000, Waga brutto: 122.40 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M12 x 55 mm
Schlüsselweite 32 mm
Werkstoff Gewindebolzen NIRO
Werkstoff Mutter Cu-Legierung/gal Sn / St/tZn

Produkt 705500 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 705500.

Idź do sklepu internetowego

Nr kat. 750500 AS SCHR M16 65

GTIN / EAN 4013364000032, Nr taryfy celnej (EU): 85359000, Waga brutto: 249.80 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M16 x 65 mm
Schlüsselweite 41 mm
Werkstoff Gewindebolzen NIRO
Werkstoff Mutter Cu-Legierung/gal Sn / St/tZn

Produkt 750500 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 750500.

Idź do sklepu internetowego

Anschlussstück zum Anschrauben, mit Gewindebolzenübergang M12 auf M16

1 Produkt

Nr kat. 705510 AS SCHR M16 55 M12

GTIN / EAN 4013364089587, Nr taryfy celnej (EU): 85359000, Waga brutto: 240.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe



Dane techniczne

Abmessung M12 x 20 mm / M16 x 55 mm
Schlüsselweite 41 mm
Werkstoff Gewindebolzen NIRO
Werkstoff Mutter Cu-Legierung/gal Sn

Produkt 705510 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 705510.

Idź do sklepu internetowego
