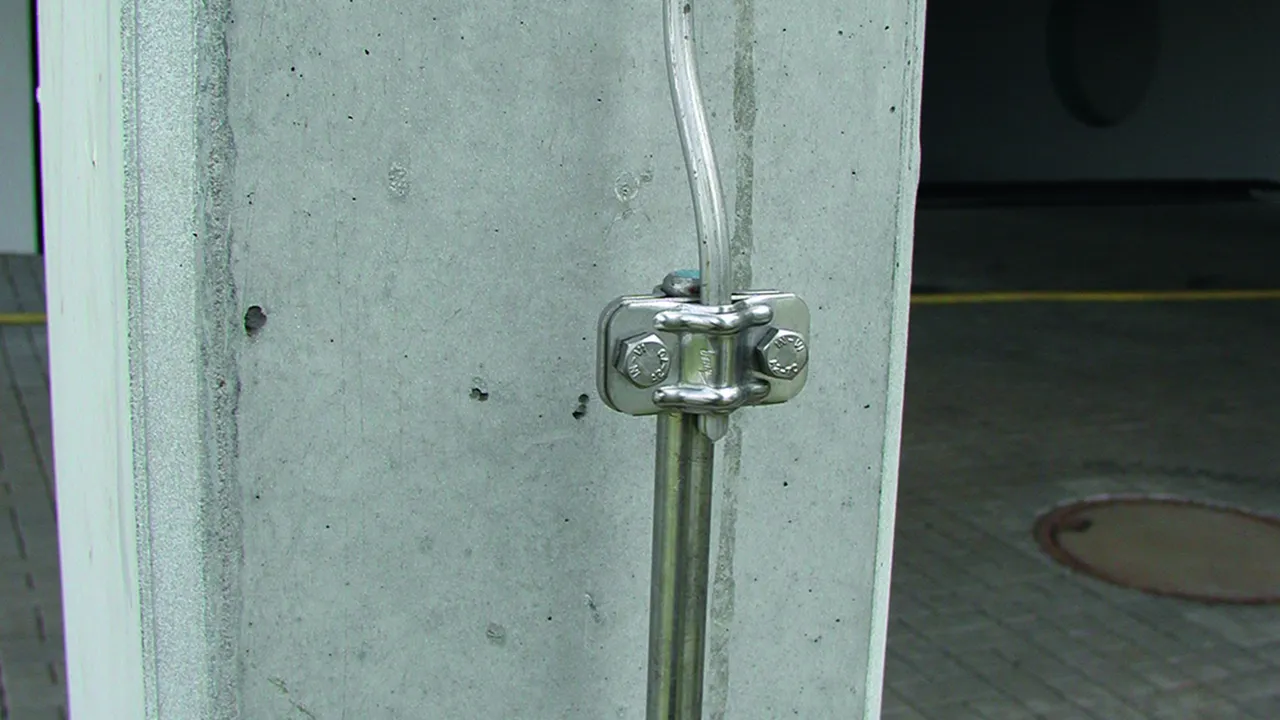

UNI-Trennklemmen

Zum Verbinden der Ableitungen mit den Erdeinführungen bzw. für den Zusammenschluss von Leitungen aus unterschiedlichen Werkstoffen.

Mit Zwischenplatte für zwei Rundleiter

2 Produkty

Nr kat. 459129 UTK 8.10 8.10 ZP V2A

GTIN / EAN 4013364051386, Nr taryfy celnej (EU): 85359000, Waga brutto: 122.00 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 ZP V2A
Art.-Nr.: 459129
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459129 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459129.

Idź do sklepu internetowego

Nr kat. 459127 UTK 8.10 8.10 ZP CU

GTIN / EAN 4013364119291, Nr taryfy celnej (EU): 85359000, Waga brutto: 154.30 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme Cu
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
Werkstoff: Cu
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 ZP CU
Art.-Nr.: 459127
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459127 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459127.

Idź do sklepu internetowego

Ausführung Zweimetall für zwei Rundleiter Cu und St/tZn oder NIRO (V4A)

1 Produkt

Nr kat. 460517 ZMTK 8.10 8.10 CU STTZN

GTIN / EAN 4013364034259, Nr taryfy celnej (EU): 85359000, Waga brutto: 106.60 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Zweimetall UNI-Trennklemmen Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 8.10 CU STTZN
Art.-Nr.: 460517
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 460517 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 460517.

Idź do sklepu internetowego

Mit Zwischenplatte für Rund- und Flachleiter

1 Produkt

Nr kat. 459139 UTK 8.10 FL30 ZP V2A

GTIN / EAN 4013364078628, Nr taryfy celnej (EU): 85359000, Waga brutto: 124.00 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme mit Zwischenplatte für Rund- und Flachleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 ZP V2A
Art.-Nr.: 459139
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459139 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459139.

Idź do sklepu internetowego

Ausführung Zweimetall für Rundleiter Cu und Flachleiter St/tZn oder NIRO (V4A)

1 Produkt

Nr kat. 460557 ZMTK 8.10 FL30 CU STTZN

GTIN / EAN 4013364034242, Nr taryfy celnej (EU): 85359000, Waga brutto: 82.00 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Zweimetall UNI-Trennklemmen für Rund- und Flachleiter Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 FL30 CU STTZN
Art.-Nr.: 460557
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 460557 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 460557.

Idź do sklepu internetowego

Mit Zwischenplatte für Erdeinführungsstangen

1 Produkt

Nr kat. 459119 UTK 8.10 16 ZP V2A

GTIN / EAN 4013364051379, Nr taryfy celnej (EU): 85359000, Waga brutto: 126.00 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme mit Zwischenplatte für Erdeinführungsstangen NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte
für Erdeinführungsstangen
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 ZP V2A
Art.-Nr.: 459119
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459119 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459119.

Idź do sklepu internetowego

Ausführung Zweimetall für Rundleiter Cu und Erdeinführungsstange St/tZn oder NIRO (V4A)

1 Produkt

Nr kat. 460507 ZMTK 8.10 16 CU STTZN

GTIN / EAN 4013364034266, Nr taryfy celnej (EU): 85359000, Waga brutto: 128.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Zweimetall UNI-Trennklemmen Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 16 CU STTZN
Art.-Nr.: 460507
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 460507 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 460507.

Idź do sklepu internetowego

Mit Zwischenplatte für zwei Rundleiter, schmale Bauform

1 Produkt

Nr kat. 459003 UTK 7.10 7.10 S ZP STTZN

GTIN / EAN 4013364025202, Nr taryfy celnej (EU): 85359000, Waga brutto: 128.00 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme mit Zwischenplatte für zwei Rundleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
schmale Bauform
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 7-10 / 7-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 7.10 7.10 S ZP STTZN
Art.-Nr.: 459003
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Schraubenabstand	30 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube	NIRO
Schraubenabstand	30 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459003 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459003.

Idź do sklepu internetowego

Mit Zwischenplatte für Erdeinführungsstangen, schmale Bauform

1 Produkt

Nr kat. 459000 UTK 7.10 16 S ZP STTZN

GTIN / EAN 4013364025189, Nr taryfy celnej (EU): 85359000, Waga brutto: 129.00 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme mit Zwischenplatte St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte
für Erdeinführungsstangen
schmale Bauform
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 7-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 7.10 16 S ZP STTZN
Art.-Nr.: 459000
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 16 mm
Schraubenabstand	30 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 16 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube	NIRO
Schraubenabstand	30 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459000 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459000.

Idź do sklepu internetowego

Mit Zwischenplatte für Erdeinführungsstangen und Flachleiter

1 Produkt

Nr kat. 459159 UTK 16 FL30 ZP V2A

GTIN / EAN 4013364152830, Nr taryfy celnej (EU): 85359000, Waga brutto: 122.20 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme mit Zwischenplatte NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 16 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 16 FL30 ZP V2A
Art.-Nr.: 459159
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	NIRO
Klemmbereich Rd / Fl	16 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	16 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459159 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459159.

Idź do sklepu internetowego

Ohne Zwischenplatte für zwei Rundleiter

2 Produkty

Nr kat. 459029 UTK 8.10 8.10 V2A

GTIN / EAN 4013364047587, Nr taryfy celnej (EU): 85359000, Waga brutto: 89.40 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme ohne Zwischenplatte für zwei Rundleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Rd
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 V2A
Art.-Nr.: 459029
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459029 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459029.

Idź do sklepu internetowego

Nr kat. 459020 UTK 8.10 8.10 STTZN

GTIN / EAN 4013364099845, Nr taryfy celnej (EU): 85359000, Waga brutto: 104.90 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme ohne Zwischenplatte für zwei Rundleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Rd
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 STTZN
Art.-Nr.: 459020
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459020.

Idź do sklepu internetowego

Ohne Zwischenplatte für Rund- und Flachleiter

2 Produkty

Nr kat. 459039 UTK 8.10 FL30 V2A

GTIN / EAN 4013364047594, Nr taryfy celnej (EU): 85359000, Waga brutto: 90.00 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme ohne Zwischenplatte für Rund- und Flachleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 V2A
Art.-Nr.: 459039
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459039 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459039.

Idź do sklepu internetowego

Nr kat. 459030 UTK 8.10 FL30 STTZN

GTIN / EAN 4013364099852, Nr taryfy celnej (EU): 85359000, Waga brutto: 103.00 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme ohne Zwischenplatte für Rund- und Flachleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Fl
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 STTZN
Art.-Nr.: 459030
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459030 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459030.

Idź do sklepu internetowego

Ohne Zwischenplatte für Erdeinführungsstangen

2 Produkty

Nr kat. 459019 UTK 8.10 16 V2A

GTIN / EAN 4013364031272, Nr taryfy celnej (EU): 85359000, Waga brutto: 89.30 g, Jednostka opakowaniowa: 50.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme ohne Zwischenplatte für Erdeinführungsstangen NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Erdeinführungsstangen
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 V2A
Art.-Nr.: 459019
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459019 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459019.

Idź do sklepu internetowego

Nr kat. 459010 UTK 8.10 16 STTZN

GTIN / EAN 4013364099838, Nr taryfy celnej (EU): 85359000, Waga brutto: 112.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

UNI-Trennklemme ohne Zwischenplatte für Erdeinführungsstangen St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Erdeinführungsstangen
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 STTZN
Art.-Nr.: 459010
oder gleichwertig.

Certyfikaty

Dane techniczne

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Produkt 459010 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 459010.

Idź do sklepu internetowego

UNI-Trennklemmen

Mit Zwischenplatte für zwei Rundleiter

Nr kat. 459129 UTK 8.10 8.10 ZP V2A

Nie masz uprawnień, by pobrać 459129.stp

Nie masz uprawnień, by pobrać 459129.igs

Nie masz uprawnień, by pobrać 459129.jt

Nie masz uprawnień, by pobrać 459129.dwg

Nie masz uprawnień, by pobrać 459129m_D.dxf

Produkt 459129 został dodany do notatnika.

Do koszyka dodano produkt 459129.

Nr kat. 459127 UTK 8.10 8.10 ZP CU

Nie masz uprawnień, by pobrać 459129.stp

Nie masz uprawnień, by pobrać 459129.igs

Nie masz uprawnień, by pobrać 459129.jt

Nie masz uprawnień, by pobrać 459129.dwg

Nie masz uprawnień, by pobrać 459129m_D.dxf

Produkt 459127 został dodany do notatnika.

Do koszyka dodano produkt 459127.

Ausführung Zweimetall für zwei Rundleiter Cu und St/tZn oder NIRO (V4A)

Nr kat. 460517 ZMTK 8.10 8.10 CU STTZN

Nie masz uprawnień, by pobrać 459129.stp

Nie masz uprawnień, by pobrać 459129.igs

Nie masz uprawnień, by pobrać 459129.jt

Nie masz uprawnień, by pobrać 459129.dwg

Produkt 460517 został dodany do notatnika.

Do koszyka dodano produkt 460517.

Mit Zwischenplatte für Rund- und Flachleiter

Nr kat. 459139 UTK 8.10 FL30 ZP V2A

Nie masz uprawnień, by pobrać 459139.stp

Nie masz uprawnień, by pobrać 459139.igs

Nie masz uprawnień, by pobrać 459139.jt

Nie masz uprawnień, by pobrać 459139.dwg

Nie masz uprawnień, by pobrać 459139m_D.dxf

Produkt 459139 został dodany do notatnika.

Do koszyka dodano produkt 459139.

Ausführung Zweimetall für Rundleiter Cu und Flachleiter St/tZn oder NIRO (V4A)

Nr kat. 460557 ZMTK 8.10 FL30 CU STTZN

Nie masz uprawnień, by pobrać 459139.stp

Nie masz uprawnień, by pobrać 459139.igs

Nie masz uprawnień, by pobrać 459139.jt

Nie masz uprawnień, by pobrać 459139.dwg

Nie masz uprawnień, by pobrać 459139m_D.dxf

Produkt 460557 został dodany do notatnika.

Do koszyka dodano produkt 460557.

Mit Zwischenplatte für Erdeinführungsstangen

Nr kat. 459119 UTK 8.10 16 ZP V2A

Nie masz uprawnień, by pobrać 459119.stp

Nie masz uprawnień, by pobrać 459119.igs

Nie masz uprawnień, by pobrać 459119.jt

Nie masz uprawnień, by pobrać 459119.dwg

Nie masz uprawnień, by pobrać 459119m_D.dxf

Produkt 459119 został dodany do notatnika.

Do koszyka dodano produkt 459119.

Ausführung Zweimetall für Rundleiter Cu und Erdeinführungsstange St/tZn oder NIRO (V4A)

Nr kat. 460507 ZMTK 8.10 16 CU STTZN

Nie masz uprawnień, by pobrać 460507.stp

Nie masz uprawnień, by pobrać 460507.igs

Nie masz uprawnień, by pobrać 460507.jt

Nie masz uprawnień, by pobrać 460507.dwg

Nie masz uprawnień, by pobrać 460507m_D.dxf

Produkt 460507 został dodany do notatnika.

Do koszyka dodano produkt 460507.

Mit Zwischenplatte für zwei Rundleiter, schmale Bauform

Nr kat. 459003 UTK 7.10 7.10 S ZP STTZN

Nie masz uprawnień, by pobrać 459003.stp

Nie masz uprawnień, by pobrać 459003.igs

Nie masz uprawnień, by pobrać 459003.jt

Nie masz uprawnień, by pobrać 459003.dwg

Nie masz uprawnień, by pobrać 459003m_D.dxf

Produkt 459003 został dodany do notatnika.

Do koszyka dodano produkt 459003.

Mit Zwischenplatte für Erdeinführungsstangen, schmale Bauform

Nr kat. 459000 UTK 7.10 16 S ZP STTZN

Nie masz uprawnień, by pobrać 459000.stp

Nie masz uprawnień, by pobrać 459000.igs

Nie masz uprawnień, by pobrać 459000.jt

Nie masz uprawnień, by pobrać 459000.dwg

Nie masz uprawnień, by pobrać 459000m_D.dxf

Produkt 459000 został dodany do notatnika.

Do koszyka dodano produkt 459000.
