Überbrückungsbänder

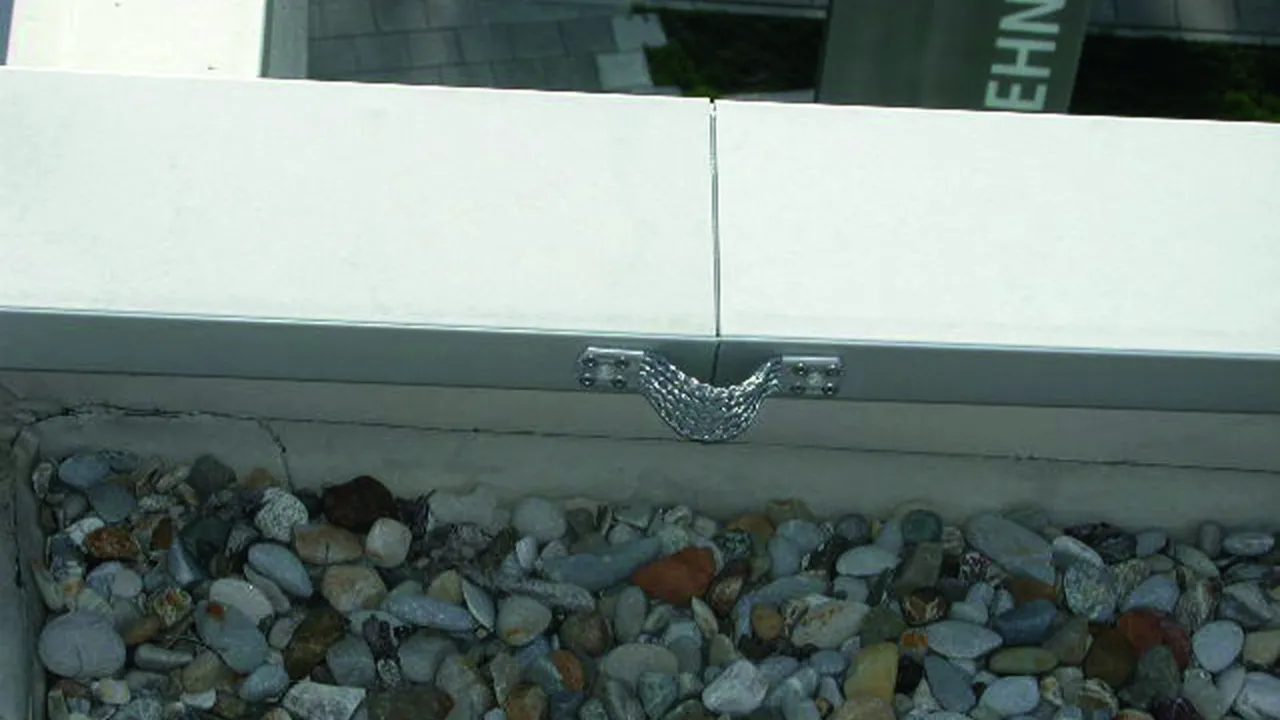

Zum Verbinden von Metallverkleidungen (Nieten oder Schrauben) oder als Dehnungsausgleichsstück für Runddrähte; Anschluss z. B. mit KS-Verbinder Art.-Nr. 301 019.

Anwendungshinweis:
Nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5 mm vier Nieten Ø5 mm oder bei Materialstärken ≥ 2 mm zwei Blechtreibschrauben Ø6,3 mm aus NIRO zu verwenden (beidseitig).

Ausführung kurz

2 Produkty

Nr kat. 377015 UEBB L180 B10.5 B5.2 AL

GTIN / EAN 4013364092693, Nr taryfy celnej (EU): 85359000, Waga brutto: 36.00 g, Jednostka opakowaniowa: 10.00 Stk.

Rysunki

Informacje dodatkowe

Überbrückungsband Ausführung kurz Al
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben,
Werkstoff: Al
Länge: 180 mm
Befestigung: [8x] Ø5,2 / [2x] Ø10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L180 B10.5 B5.2 AL
Art.-Nr.: 377015
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Al
Länge (lG ) 180 mm
Querschnitt 50 mm2
Befestigung [8x] Ø5,2 / [2x] Ø10,5 mm
Befestigungsmöglichkeit Blindnieten / Schrauben
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 377015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377015.

Idź do sklepu internetowego

Nr kat. 377007 UEBB L180 B10.5 B5.2 CU

GTIN / EAN 4013364092686, Nr taryfy celnej (EU): 85359000, Waga brutto: 107.00 g, Jednostka opakowaniowa: 10.00 Stk.

Rysunki

Informacje dodatkowe

Überbrückungsband Ausführung kurz Cu
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben,
Werkstoff: Cu
Länge: 180 mm
Befestigung: [8x] Ø5,2 / [2x] Ø10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L180 B10.5 B5.2 CU
Art.-Nr.: 377007
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Cu
Länge (lG ) 180 mm
Querschnitt 50 mm2
Befestigung [8x] Ø5,2 / [2x] Ø10,5 mm
Befestigungsmöglichkeit Blindnieten / Schrauben
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 377007 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377007.

Idź do sklepu internetowego

Ausführung kurz, für die Befestigung mit Bohrschrauben

1 Produkt

Nr kat. 377045 UEBB L180 B10.5 B6.5 AL

GTIN / EAN 4013364099296, Nr taryfy celnej (EU): 85359000, Waga brutto: 37.05 g, Jednostka opakowaniowa: 100.00 Stk.

Rysunki

Informacje dodatkowe

Überbrückungsband Ausführung kurz Al
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben.
Werkstoff: Al
Länge: 180 mm
Befestigung: [4x] Ø6,5 / [2x] Ø10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L180 B10.5 B6.5 AL
Art.-Nr.: 377045
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Al
Länge (lG ) 180 mm
Querschnitt 50 mm2
Befestigung [4x] Ø6,5 / [2x] Ø10,5 mm
Befestigungsmöglichkeit Bohrschrauben / Schrauben
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 377045 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377045.

Idź do sklepu internetowego

Ausführung lang, mit Mittelbohrung

Hinweis: An Kreuzungspunkten können zwei Überbrückungsbänder mit einer Schraube M10 x 20 mm und Mutter verbunden werden.

2 Produkty

Nr kat. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN / EAN 4013364092716, Nr taryfy celnej (EU): 85359000, Waga brutto: 59.00 g, Jednostka opakowaniowa: 10.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Überbrückungsband Ausführung lang mit Mittelbohrung Al
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben,
mit Mittelbohrung für Kreuzungspunkte
Werkstoff: Al
Länge: 300 mm
Befestigung: [8x] Ø5,2 / [3x] Ø10,5 mm
Mittelbohrung: 10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L300 3XB10.5 B5,2 AL
Art.-Nr.: 377115
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Al
Länge (lG ) 300 mm
Querschnitt 50 mm2
Befestigung [8x] Ø5,2 / [3x] Ø10,5 mm
Mittelbohrung 10,5 mm
Befestigungsmöglichkeit Blindnieten / Schrauben
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 377115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377115.

Idź do sklepu internetowego

Nr kat. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN / EAN 4013364092709, Nr taryfy celnej (EU): 85359000, Waga brutto: 172.00 g, Jednostka opakowaniowa: 10.00 Stk.

Rysunki

Informacje dodatkowe

Überbrückungsband Ausführung lang mit Mittelbohrung Cu
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben,
mit Mittelbohrung für Kreuzungspunkte
Werkstoff: Cu
Länge: 300 mm
Befestigung: [8x] Ø5,2 / [3x] Ø10,5 mm
Mittelbohrung: 10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L300 3XB10.5 B5.2 CU
Art.-Nr.: 377107
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Cu
Länge (lG ) 300 mm
Querschnitt 50 mm2
Befestigung [8x] Ø5,2 / [3x] Ø10,5 mm
Mittelbohrung 10,5 mm
Befestigungsmöglichkeit Blindnieten / Schrauben
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 377107 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 377107.

Idź do sklepu internetowego
