Spannungsprüferset PHE III

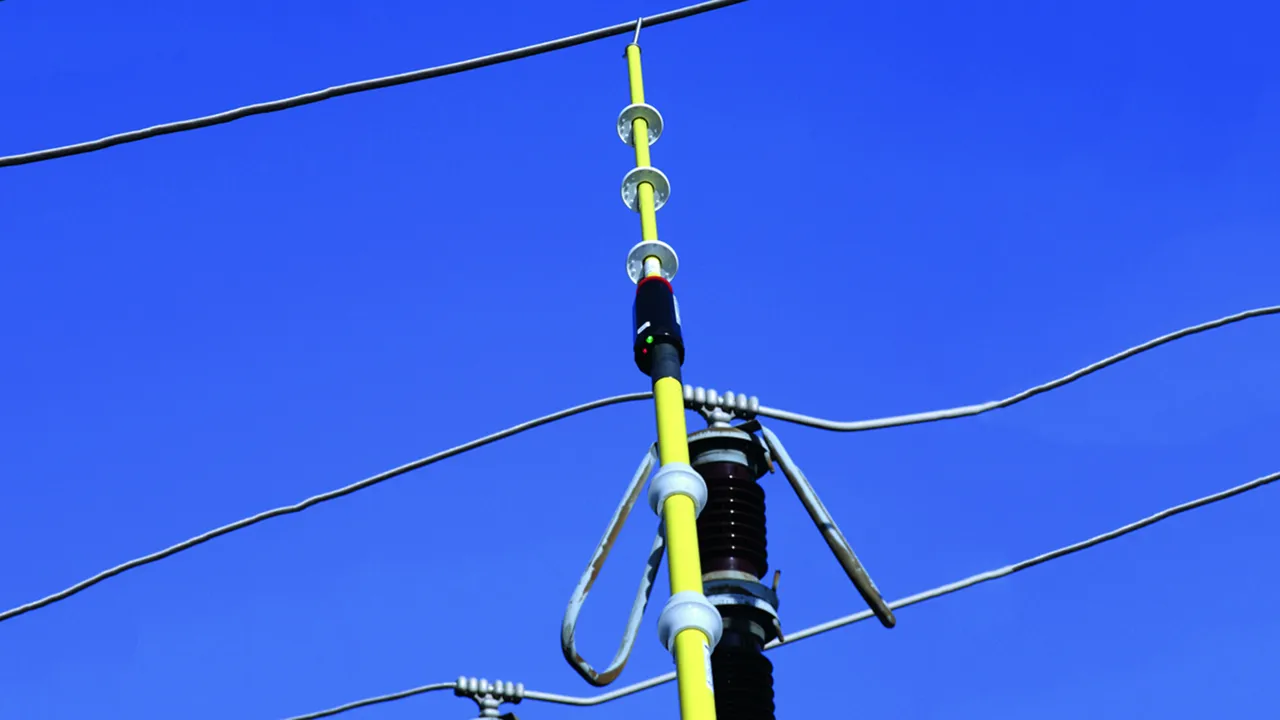

Sicher – Spannungsfreiheit feststellen

Sichere Anzeigenerkennung
Leichte Handhabung
Universell einsetzbares Set
Kosten- / platzsparender Transport

Szczegóły

Nennspannung 20 kV / 50 Hz

Kategorie "S" für Schaltanlagen und Freileitungen.

1 Produkt

Nr kat. 767724 PHE3S 20 S ZK

GTIN / EAN 4013364125902, Nr taryfy celnej (EU): 90303370, Waga brutto: 4.22 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Certyfikaty

Dane techniczne

Nennspannung (U_N )	20 kV
Gesamtlänge (l_{G max} )	3080 mm
Eintauchtiefe (I_{O max} )	1580 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_{G max} )	3080 mm
Eintauchtiefe (I_{O max} )	1580 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Produkt 767724 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767724.

Idź do sklepu internetowego

Nennspannung 20 kV / 50 Hz

Kategorie "L" für Freileitungen.

1 Produkt

Nr kat. 767725 PHE3S 20 L ZK

GTIN / EAN 4013364125919, Nr taryfy celnej (EU): 90303370, Waga brutto: 9.10 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Nennspannung (U_N )	20 kV
Gesamtlänge (l_{G max} / I_{G min} )	11000 / 2150 mm
Eintauchtiefe (I_O )	190 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	L
Gesamtlänge (l_{G max} / I_{G min} )	11000 / 2150 mm
Eintauchtiefe (I_O )	190 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Produkt 767725 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767725.

Idź do sklepu internetowego

Nennspannungsbereich 60 ... 110 kV / 50 Hz

Kategorie "S" für Schaltanlagen und Freileitungen.

2 Produkty

Nr kat. 767980 PHE3S2 60 110 S

GTIN / EAN 4013364125926, Nr taryfy celnej (EU): 90303370, Waga brutto: 6.98 kg, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Certyfikaty

Dane techniczne

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Produkt 767980 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767980.

Idź do sklepu internetowego

Nr kat. 767990 PHE3 60 110 S

GTIN / EAN 4013364135956, Nr taryfy celnej (EU): 90303370, Waga brutto: 3.48 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Produkt 767990 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767990.

Idź do sklepu internetowego

Nennspannungsbereich 60 ... 110 kV / 50 Hz, KODIERT

Spezielle Prüfspitze und Anzeigegerät sind zueinander kodiert. D. h., es passt mechanisch keine andere Prüfspitze in das verwendete Anzeigegerät. Eine Verwechslung mit anderen Prüfspitzen ist somit ausgeschlossen.

Kategorie "S" für Schaltanlagen und Freileitungen in kodierter Ausführung.

1 Produkt

Nr kat. 769712 PHE3S60 110S CSN7774

GTIN / EAN 4013364242517, Nr taryfy celnej (EU): 90303370, Waga brutto: 7.23 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (l_{G max} / I_{G min} )	4470 / 2840 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_{G max} / I_{G min} )	4470 / 2840 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Produkt 769712 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769712.

Idź do sklepu internetowego

Nennspannungsbereich 110 ... 132 kV / 50 und 16,7 Hz

Ohne Umschaltung für Drehstromanlagen 50 Hz und mittig geerdete einphasige Bahnstromleitungen 16,7 Hz.
Keine Bereichsumschaltung notwendig.

Kategorie "S"

1 Produkt

Nr kat. 767131 PHE3S 110 132 S

GTIN / EAN 4013364139411, Nr taryfy celnej (EU): 90303370, Waga brutto: 6.20 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Certyfikaty

Dane techniczne

Nennspannung (U_N )	110 ... 132 kV
Gesamtlänge (I_G )	3440 mm
Eintauchtiefe (I_O )	880 mm
DB Zeichnungs-Nr.	3 Eku 710 001
DB Material-Nr.	01 101 358

Nennspannung (U_N )	110 ... 132 kV
Spannungsart	AC
Frequenz	50 und 16,7 Hz
Kategorie	S
Gesamtlänge (I_G )	3440 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
DB Zeichnungs-Nr.	3 Eku 710 001
DB Material-Nr.	01 101 358

Produkt 767131 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 767131.

Idź do sklepu internetowego

Nennspannung 66 kV / 16,7 Hz

Kategorie "S" für einseitig geerdete Einphasenanlagen

1 Produkt

Nr kat. 769714 PHE3 66 16.7S SN7705

GTIN / EAN 4013364246768, Nr taryfy celnej (EU): 90303370, Waga brutto: 3.76 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Nennspannung (U_N )	66 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	66 kV
Spannungsart	AC
Frequenz	16,7 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Freiluftanlagen
Anwendung	Oberleitungen elektrischer Bahnen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Produkt 769714 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769714.

Idź do sklepu internetowego
