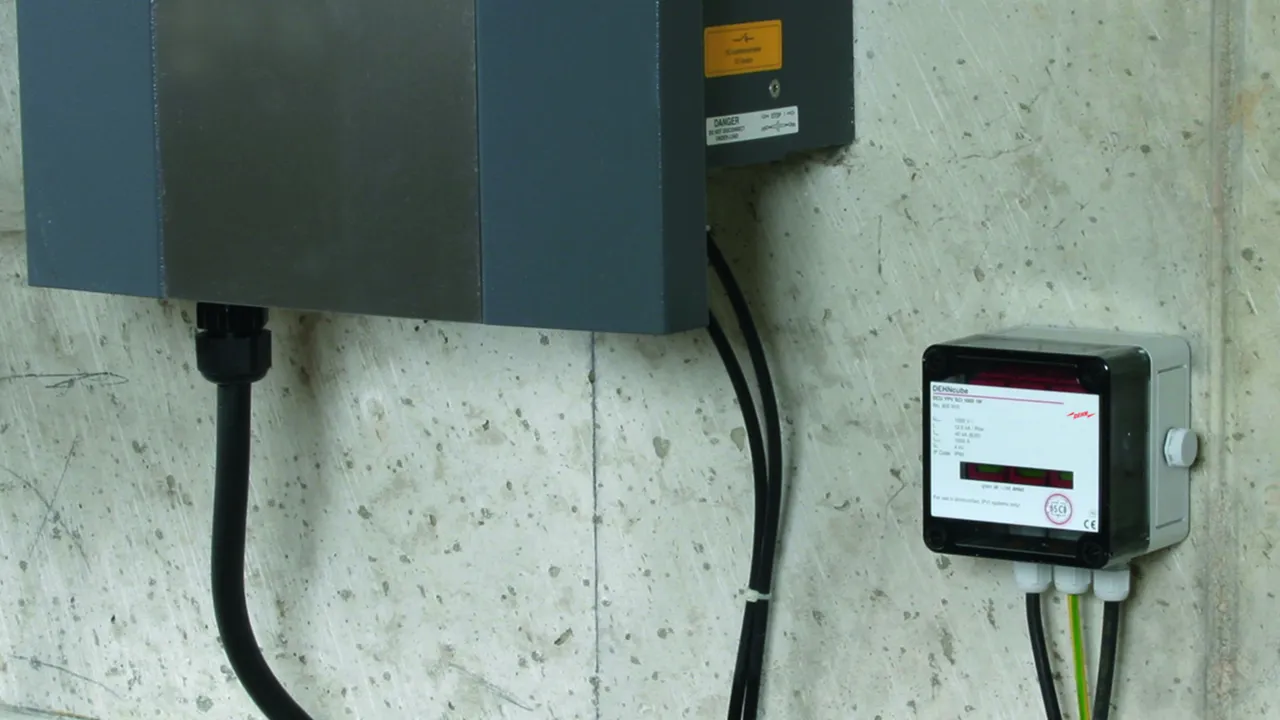

DEHNcube PV

Anschlussfertiger, mehrpoliger Überspannungs-Ableiter für Photovoltaik-Anlagen in Schutzart IP 65
Unkomplizierte Umsetzung des Überspannungsschutzes ohne Platzbedarf in einem Verteilergehäuse
Vorkonfektionierte Anschlussleitung erhältlich für den einfachen Anschluss des Überspannungs-Ableiters direkt vor dem zu schützenden Wechselrichter
Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung in jedem Schutzpfad (patentiertes SCI-Prinzip)
Einfacher, schneller und werkzeugloser Anschluss durch Federzugklemmen
Geprüft nach EN 61643-31
Einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712

DEHNcube YPV SCI 1000 1M

Zweipoliger Überspannungs-Ableiter in IP 65 mit dreistufiger Gleichspannungs-Schaltvorrichtung für PV-Wechselrichter zum Schutz von einem MPP-Eingang.

1 Produkt

Nr kat. 900910 DCU YPV SCI 1000 1M

GTIN / EAN 4013364155046, Nr taryfy celnej (EU): 85363030, Waga brutto: 426.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Überspannungs-Ableiter DEHNcube YPV SCI 1000 1M
Mehrpoliger Photovoltaik-Ableiter bis 1000 V DC
zum Schutz von 1 MPP Eingang in Schutzart IP65
Defektanzeige
Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schalteinrichtung
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1000 V dc
Nennableitstoßstrom: (8/20) 12,5 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 1000 A
Abmessung: 94 x 94 x 81 mm
Kabeleinführung: 3x Ø3-7 mm

Fabrikat: DEHN
Typ: DCU YPV SCI 1000 1M
Art.-Nr.: 900910
oder gleichwertig.

Certyfikaty

Technika SCI

Opatentowana technika SCI z aktywnym gaszeniem łuku pozwala na aktywne, szybkie i bezpieczne wygaszenie ewentualnego łuku łączeniowego powstałego w przypadku przeciążenia. Zintegrowany bezpiecznik zadziała natychmiast po zgaszeniu łuku, zapewniając w ten sposób bezpieczną izolację elektryczną (przerwanie obwodu). Dlatego też wszystkie ograniczniki DEHN do instalacji fotowoltaicznych łączą skuteczną ochronę przepięciową, przeciwpożarową oraz zdrowia i życia ludzkiego w jednym urządzeniu.

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
SPD nach EN 50539-11	Typ 2
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzpegel bei 5 kA (U_P )	≤ 3,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	6 mm²ein- / feindrähtig
Einbauort	Außen
Schutzart	IP 65
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	3x Ø3-7 mm
Gehäuse-Abmessungen (b x h x t)	94 x 94 x 81 mm
Zulassungen	KEMA

Produkt 900910 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900910.

Idź do sklepu internetowego

DEHNcube YPV SCI 1000 2M

Vierpoliger Überspannungs-Ableiter in IP 65 mit dreistufiger Gleichspannungs-Schaltvorrichtung für PV-Wechselrichter zum Schutz von zwei MPP-Eingängen.

1 Produkt

Nr kat. 900920 DCU YPV SCI 1000 2M

GTIN / EAN 4013364155053, Nr taryfy celnej (EU): 85363030, Waga brutto: 731.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Überspannungs-Ableiter DEHNcube YPV SCI 1000 2M
Mehrpoliger Photovoltaik-Ableiter bis 1000 V DC
zum Schutz von 2 MPP Eingängen in Schutzart IP65
Defektanzeige
Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schalteinrichtung
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1000 V dc
Nennableitstoßstrom: (8/20) 12,5 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 1000 A
Abmessung: 130 x 94 x 81 mm
Kabeleinführung: 5x Ø3-7 mm

Fabrikat: DEHN
Typ: DCU YPV SCI 1000 2M
Art.-Nr.: 900920
oder gleichwertig.

Certyfikaty

Technika SCI

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
SPD nach EN 50539-11	Typ 2
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzpegel bei 5 kA (U_P )	≤ 3,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	6 mm²ein- / feindrähtig
Einbauort	Außen
Schutzart	IP 65
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	5x Ø3-7 mm
Gehäuse-Abmessungen (b x h x t)	130 x 94 x 81 mm
Zulassungen	KEMA

Produkt 900920 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900920.

Idź do sklepu internetowego

DEHNcube 2 YPV 1100 1M 2S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Produkt

Nr kat. 900913 DCU 2 YPV 1100 1M 2S

GTIN / EAN 4013364492455, Nr taryfy celnej (EU): 85372091, Waga brutto: 1.59 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Generatoranschlusskasten DCU 2 YPV 1100 1M 2S
Generatoranschlusskasten bis 1100 V DC
zum Schutz von einem MPP Eingang und
zwei Strings in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 182 x 111 mm
Kabeleinführung: 2x 3-Fachverschraubung (2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 1M 2S
Art.-Nr.: 900913
oder gleichwertig.

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm² feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20

Produkt 900913 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900913.

Idź do sklepu internetowego

DEHNcube 2 YPV 1100 2M 1S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Produkt

Nr kat. 900921 DCU 2 YPV 1100 2M 1S

GTIN / EAN 4013364492462, Nr taryfy celnej (EU): 85372091, Waga brutto: 2.14 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Generatoranschlusskasten DCU 2 YPV 1100 2M 1S
Generatoranschlusskasten bis 1100 V DC
zum Schutz von zwei MPP-Eingängen
und je einen String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Kabeleinführung: 2x 4-Fachverschraubung
(2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 2M 1S
Art.-Nr.: 900921
oder gleichwertig.

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm² feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x 4-fachverschraubung
Anzahl Kabeleinführungen	2x M20

Produkt 900921 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900921.

Idź do sklepu internetowego

DEHNcube 2 YPV 1100 2M 2S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Produkt

Nr kat. 900923 DCU 2 YPV 1100 2M 2S

GTIN / EAN 4013364492400, Nr taryfy celnej (EU): 85372091, Waga brutto: 2.21 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Generatoranschlusskasten DCU 2 YPV 1100 2M 2S
Generatoranschlusskasten bis 1100 V DC
zum Schutz von zwei MPP-Eingängen
und je zwei Strings in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Kabeleinführung: 4x 3-Fachverschraubung
(2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 2M 2S
Art.-Nr.: 900923
oder gleichwertig.

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm² feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	4x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20

Produkt 900923 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900923.

Idź do sklepu internetowego

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von einem MPP-Eingang und zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Produkt

Nr kat. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN / EAN 4013364520318, Nr taryfy celnej (EU): 85371098, Waga brutto: 1.85 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Generatoranschlusskasten bis 1000 V DC
zum Schutz von einem MPP Eingang und
zwei Strings in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1000 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 182 x 180 x 111 mm
Kabeleinführung: 2x 3-Fachverschraubung
(2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1000 1M 2S FM
Art.-Nr.: 900975
oder gleichwertig.

Certyfikaty

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	≤ 3,8 kV
Nennlaststrom (I_L )	30 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrächtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm² feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1000 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Produkt 900975 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900975.

Idź do sklepu internetowego

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von zwei MPP-Eingängen und je zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Produkt

Nr kat. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN / EAN 4013364520295, Nr taryfy celnej (EU): 85371098, Waga brutto: 2.69 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Generatoranschlusskasten DCU 2 YPV 1+2 1000 2M 2S FM
Generatoranschlusskasten bis 1000 V DC
zum Schutz von zwei MPP-Eingängen
und je zwei Strings in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Kabeleinführung: 4x 3-Fachverschraubung
(2,5 mm² - 6 mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1000 2M 2S FM
Art.-Nr.: 900976
oder gleichwertig.

Certyfikaty

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	≤ 3,8 kV
Nennlaststrom (I_L )	30 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1000 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	4x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Produkt 900976 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900976.

Idź do sklepu internetowego

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von drei MPP-Eingängen und je zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Produkt

Nr kat. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN / EAN 4013364534766, Nr taryfy celnej (EU): 85372091, Waga brutto: 3.58 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Generatoranschlusskasten bis 1000 V DC
zum Schutz von drei MPP Eingängen und
je zwei Strings in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1000 V dc
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 361 x 254 x 111 mm
Kabeleinführung: 3x 6-Fachverschraubung
(2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1000 3M 2S FM
Art.-Nr.: 900978
oder gleichwertig.

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	≤ 3,8 kV
Nennlaststrom (I_L )	30 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1000 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	3x 6-fachverschraubung
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Produkt 900978 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900978.

Idź do sklepu internetowego

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und einem String.

1 Produkt

Nr kat. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN / EAN 4013364529182, Nr taryfy celnej (EU): 85372091, Waga brutto: 1027.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Generatoranschlusskasten bis 1100 V DC
zum Schutz von einem MPP-Eingang
und einem String in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V DC
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 130 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 1M 1S MC4 FM
Art.-Nr.: 900911
oder gleichwertig.

Certyfikaty

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm² eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm² feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x Original MC4 Stecker (PV-ADS4-EVO 2A), 2x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Produkt 900911 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900911.

Idź do sklepu internetowego

DEHNcube 2 YPV 1100 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

1 Produkt

Nr kat. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN / EAN 4013364529205, Nr taryfy celnej (EU): 85372091, Waga brutto: 1963.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

GAK DCU 2 YPV 1100 2M 1S MC4
Generatoranschlusskasten bis 1100 V DC
zum Schutz von zwei MPP-Eingängen
und je einem String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V DC
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 2M 1S MC4
Art.-Nr.: 900924
oder gleichwertig.

Certyfikaty

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +50 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x Original MC4 Stecker (PV-ADS4-EVO 2A), 2x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Produkt 900924 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900924.

Idź do sklepu internetowego

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von drei MPP-Eingängen und je einem String.

1 Produkt

Nr kat. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN / EAN 4013364534742, Nr taryfy celnej (EU): 85372091, Waga brutto: 2.24 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Generatoranschlusskasten bis 1100 V DC
zum Schutz von drei MPP-Eingängen
und je einem String in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V DC
In: (8/20) 20 kA / pol
Itotal: (8/20) 40 kA
Up: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 3M 1S MC4 FM
Art.-Nr.: 900931
oder gleichwertig.

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +50 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	6x Original MC4 Stecker (PV-ADS4-EVO 2A), 6x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Produkt 900931 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900931.

Idź do sklepu internetowego

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von einem MPP-Eingang und einem String.

1 Produkt

Nr kat. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN / EAN 4013364529199, Nr taryfy celnej (EU): 85372091, Waga brutto: 1169.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Generatoranschlusskasten bis 1200 V DC
zum Schutz von einem MPP-Eingang
und einem String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 130 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1200 1M 1S MC4
Art.-Nr.: 900985
oder gleichwertig.

Certyfikaty

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm²mehrdrähtig / 25 mm² feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm² feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x Original MC4 Stecker (PV-ADS4-EVO 2A), 2x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Produkt 900985 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900985.

Idź do sklepu internetowego

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

1 Produkt

Nr kat. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN / EAN 4013364529212, Nr taryfy celnej (EU): 85372091, Waga brutto: 2.76 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Generatoranschlusskasten bis 1200 V DC
zum Schutz von zwei MPP-Eingängen
und je einem String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1200 2M 1S MC4
Art.-Nr.: 900986
oder gleichwertig.

Certyfikaty

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	4x Original MC4 Stecker (PV-ADS4-EVO 2A), 4x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Produkt 900986 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900986.

Idź do sklepu internetowego

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von zwei MPP-Eingängen und je zwei Strings.

1 Produkt

Nr kat. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN / EAN 4013364534735, Nr taryfy celnej (EU): 85372091, Waga brutto: 2.74 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Generatoranschlusskasten bis 1200 V DC
zum Schutz von zwei MPP-Eingängen
und je zwei Strings in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1200 2M 2S MC4
Art.-Nr.: 900987
oder gleichwertig.

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	6x Original MC4 Stecker (PV-ADS4-EVO 2A), 6x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Produkt 900987 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900987.

Idź do sklepu internetowego

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von drei MPP-Eingängen und je einem String.

1 Produkt

Nr kat. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN / EAN 4013364534759, Nr taryfy celnej (EU): 85372091, Waga brutto: 3.70 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Generatoranschlusskasten bis 1200 V DC
zum Schutz von drei MPP-Eingängen
und je einem String in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 361 x 254 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
Art.-Nr.: 900988
oder gleichwertig.

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	6x Original MC4 Stecker (PV-ADS4-EVO 2A), 6x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Produkt 900988 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900988.

Idź do sklepu internetowego

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Nr kat. 900910 DCU YPV SCI 1000 1M

Nie masz uprawnień, by pobrać 900910.stp

Nie masz uprawnień, by pobrać 900910.igs

Nie masz uprawnień, by pobrać 900910.jt

Nie masz uprawnień, by pobrać 900910.dwg

Nie masz uprawnień, by pobrać 900910m_D.dxf

Nie masz uprawnień, by pobrać DEHN.900910.wspak

Nie masz uprawnień, by pobrać DEHN.900910.edz

Technika SCI

Produkt 900910 został dodany do notatnika.

Do koszyka dodano produkt 900910.

DEHNcube YPV SCI 1000 2M

Nr kat. 900920 DCU YPV SCI 1000 2M

Nie masz uprawnień, by pobrać 900920.stp

Nie masz uprawnień, by pobrać 900920.igs

Nie masz uprawnień, by pobrać 900920.jt

Nie masz uprawnień, by pobrać 900920.dwg

Nie masz uprawnień, by pobrać 900920m_D.dxf

Nie masz uprawnień, by pobrać DEHN.900920.wspak

Nie masz uprawnień, by pobrać DEHN.900920.edz

Technika SCI

Produkt 900920 został dodany do notatnika.

Do koszyka dodano produkt 900920.

DEHNcube 2 YPV 1100 1M 2S

Nr kat. 900913 DCU 2 YPV 1100 1M 2S

Nie masz uprawnień, by pobrać 900913.stp

Nie masz uprawnień, by pobrać 900913.igs

Nie masz uprawnień, by pobrać 900913.jt

Nie masz uprawnień, by pobrać 900913.dwg

Nie masz uprawnień, by pobrać 900913m_D.dxf

Produkt 900913 został dodany do notatnika.

Do koszyka dodano produkt 900913.

DEHNcube 2 YPV 1100 2M 1S

Nr kat. 900921 DCU 2 YPV 1100 2M 1S

Nie masz uprawnień, by pobrać 900921.stp

Nie masz uprawnień, by pobrać 900921.igs

Nie masz uprawnień, by pobrać 900921.jt

Nie masz uprawnień, by pobrać 900921.dwg

Nie masz uprawnień, by pobrać 900921m_D.dxf

Produkt 900921 został dodany do notatnika.

Do koszyka dodano produkt 900921.

DEHNcube 2 YPV 1100 2M 2S

Nr kat. 900923 DCU 2 YPV 1100 2M 2S

Nie masz uprawnień, by pobrać 900923.stp

Nie masz uprawnień, by pobrać 900923.igs

Nie masz uprawnień, by pobrać 900923.jt

Nie masz uprawnień, by pobrać 900923.dwg

Nie masz uprawnień, by pobrać 900923m_D.dxf

Produkt 900923 został dodany do notatnika.

Do koszyka dodano produkt 900923.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Nr kat. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

Nie masz uprawnień, by pobrać 900975.stp

Nie masz uprawnień, by pobrać 900975.igs

Nie masz uprawnień, by pobrać 900975.jt

Nie masz uprawnień, by pobrać 900975.dwg

Nie masz uprawnień, by pobrać 900975m_D.dxf

Produkt 900975 został dodany do notatnika.

Do koszyka dodano produkt 900975.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Nr kat. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

Nie masz uprawnień, by pobrać 900976.stp

Nie masz uprawnień, by pobrać 900976.igs

Nie masz uprawnień, by pobrać 900976.jt

Nie masz uprawnień, by pobrać 900976.dwg

Nie masz uprawnień, by pobrać 900976m_D.pdf

Produkt 900976 został dodany do notatnika.

Do koszyka dodano produkt 900976.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Nr kat. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

Nie masz uprawnień, by pobrać 900978m_D.dxf

Produkt 900978 został dodany do notatnika.

Do koszyka dodano produkt 900978.

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Nr kat. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

Nie masz uprawnień, by pobrać 900911_900985.stp

Nie masz uprawnień, by pobrać 900911_900985.igs

Nie masz uprawnień, by pobrać 900911_900985.jt
