DEHNcombo

Anschlussfertiger Kombi-Ableiter Typ 1 + Typ 2 für Photovoltaik-Generatorstromkreise
Bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis
Bemessungsspannung für alle Schutzpfade gleich, somit auch in geerdeten Systemen einsetzbar
Gehäusedesign platzoptimiert ausgelegt für bis zu 1500 V DC im nur 4 TE breiten Gehäuse
Geprüft nach IEC 61643-31 / EN 61643-31 / EN 50539-11
Einsetzbar in PV-Systemen gemäß IEC 60364-7-712 / DIN VDE 0100-712
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster

DEHNcombo YPV ...

Kombi-Ableiter für Photovoltaik-Stromversorgungssysteme bis 1500 V DC.

2 Produkty

Nr kat. 900070 DCB YPV 1200

GTIN / EAN 6942299504521, Nr taryfy celnej (EU): 85354000, Waga brutto: 639.16 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombi-Ableiter DEHNcombo YPV 1200
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Photovoltaik-Generatorstromkreise bis 1200 V DC
mit 3-stufiger DC-Schalteinrichtung, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 50539-11
Einsetzbar gemäß IEC 60364-7-712
Kombinierte Abtrenn- und Kurzschließvorrichtung
Defektanzeige
Maximale PV-Spannung: <= 1200 V dc
Gesamtableitstoßstrom: 12,5 kA
Schutzpegel: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DCB YPV 1200
Art.-Nr.: 900070
oder gleichwertig.

Certyfikaty

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Zulassungen	KEMA, UL

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 3,8 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 900070 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900070.

Idź do sklepu internetowego

Nr kat. 900071 DCB YPV 1500

GTIN / EAN 6942299504545, Nr taryfy celnej (EU): 85354000, Waga brutto: 636.22 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombi-Ableiter DEHNcombo YPV 1500
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Photovoltaik-Generatorstromkreise bis 1500 V DC
mit 3-stufiger DC-Schalteinrichtung, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 50539-11
Einsetzbar gemäß IEC 60364-7-712
Kombinierte Abtrenn- und Kurzschließvorrichtung
Defektanzeige
Maximale PV-Spannung: <= 1500 V dc
Gesamtableitstoßstrom: 12,5 kA
Schutzpegel: <= 4,5 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DCB YPV 1500
Art.-Nr.: 900071
oder gleichwertig.

Certyfikaty

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Zulassungen	KEMA, UL

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 4,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 900071 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900071.

Idź do sklepu internetowego

DEHNcombo YPV ... FM

Kombi-Ableiter für Photovoltaik-Stromversorgungssysteme bis 1500 V DC; mit potentialfreiem Fernmeldekontakt.

2 Produkty

Nr kat. 900075 DCB YPV 1200 FM

GTIN / EAN 6942299504538, Nr taryfy celnej (EU): 85354000, Waga brutto: 587.94 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombi-Ableiter DEHNcombo YPV 1200 FM
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Photovoltaik-Generatorstromkreise bis 1200 V DC
mit 3-stufiger DC-Schalteinrichtung, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 50539-11
Einsetzbar gemäß IEC 60364-7-712
Kombinierte Abtrenn- und Kurzschließvorrichtung
mit Fernmeldekontakt
Defektanzeige
Maximale PV-Spannung: <= 1200 V dc
Gesamtableitstoßstrom: 12,5 kA
Schutzpegel: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DCB YPV 1200 FM
Art.-Nr.: 900075
oder gleichwertig.

Certyfikaty

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 3,8 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 900075 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900075.

Idź do sklepu internetowego

Nr kat. 900076 DCB YPV 1500 FM

GTIN / EAN 6942299504552, Nr taryfy celnej (EU): 85354000, Waga brutto: 638.51 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Kombi-Ableiter DEHNcombo YPV 1500 FM
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Photovoltaik-Generatorstromkreise bis 1500 V DC
mit 3-stufiger DC-Schalteinrichtung, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 50539-11
Einsetzbar gemäß IEC 60364-7-712
Kombinierte Abtrenn- und Kurzschließvorrichtung
mit Fernmeldekontakt
Defektanzeige
Maximale PV-Spannung: <= 1500 V dc
Gesamtableitstoßstrom: 12,5 kA
Schutzpegel: <= 4,5 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DCB YPV 1500 FM
Art.-Nr.: 900076
oder gleichwertig.

Certyfikaty

Dane techniczne

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 4,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 900076 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900076.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNcombo

DEHNcombo YPV ...

Nr kat. 900070 DCB YPV 1200

Produkt 900070 został dodany do notatnika.

Do koszyka dodano produkt 900070.

Nr kat. 900071 DCB YPV 1500

Produkt 900071 został dodany do notatnika.

Do koszyka dodano produkt 900071.

DEHNcombo YPV ... FM

Nr kat. 900075 DCB YPV 1200 FM

Produkt 900075 został dodany do notatnika.

Do koszyka dodano produkt 900075.

Nr kat. 900076 DCB YPV 1500 FM

Produkt 900076 został dodany do notatnika.

Do koszyka dodano produkt 900076.

DEHNcombo

DEHNcombo YPV ...

Nr kat. 900070 DCB YPV 1200

Nie masz uprawnień, by pobrać 900060.stp

Nie masz uprawnień, by pobrać 900060.igs

Nie masz uprawnień, by pobrać 900060.jt

Nie masz uprawnień, by pobrać 900060.dwg

Nie masz uprawnień, by pobrać 900060m_E.dxf

Nie masz uprawnień, by pobrać 900070_eplan.zip

Nie masz uprawnień, by pobrać DEHN.900070.wspak

Produkt 900070 został dodany do notatnika.

Do koszyka dodano produkt 900070.

Nr kat. 900071 DCB YPV 1500

Nie masz uprawnień, by pobrać 900060.stp

Nie masz uprawnień, by pobrać 900060.igs

Nie masz uprawnień, by pobrać 900060.jt

Nie masz uprawnień, by pobrać 900060.dwg

Nie masz uprawnień, by pobrać 900060m_E.dxf

Nie masz uprawnień, by pobrać DEHN.900060.edz

Nie masz uprawnień, by pobrać DEHN.900071.wspak

Produkt 900071 został dodany do notatnika.

Do koszyka dodano produkt 900071.

DEHNcombo YPV ... FM

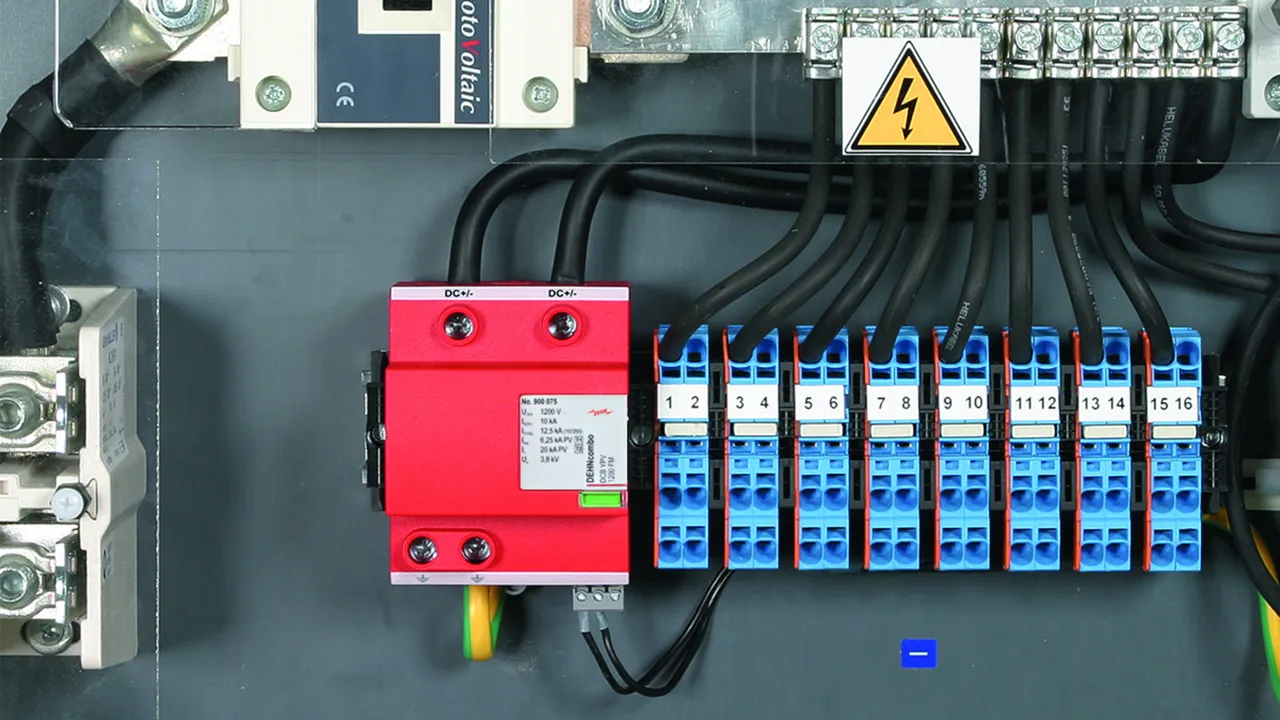

Nr kat. 900075 DCB YPV 1200 FM

Nie masz uprawnień, by pobrać 900065.stp

Nie masz uprawnień, by pobrać 900065.igs

Nie masz uprawnień, by pobrać 900065.jt

Nie masz uprawnień, by pobrać 900065.dwg

Nie masz uprawnień, by pobrać 900065m_E.dxf

Nie masz uprawnień, by pobrać 900075_eplan.zip

Nie masz uprawnień, by pobrać DEHN.900075.wspak

Produkt 900075 został dodany do notatnika.

Do koszyka dodano produkt 900075.

Nr kat. 900076 DCB YPV 1500 FM

Nie masz uprawnień, by pobrać 900065.stp

Nie masz uprawnień, by pobrać 900065.igs

Nie masz uprawnień, by pobrać 900065.jt

Nie masz uprawnień, by pobrać 900065.dwg

Nie masz uprawnień, by pobrać 900065m_E.dxf

Nie masz uprawnień, by pobrać DEHN.900065.edz

Nie masz uprawnień, by pobrać DEHN.900076.wspak

Produkt 900076 został dodany do notatnika.

Do koszyka dodano produkt 900076.
