V NH / VA NH

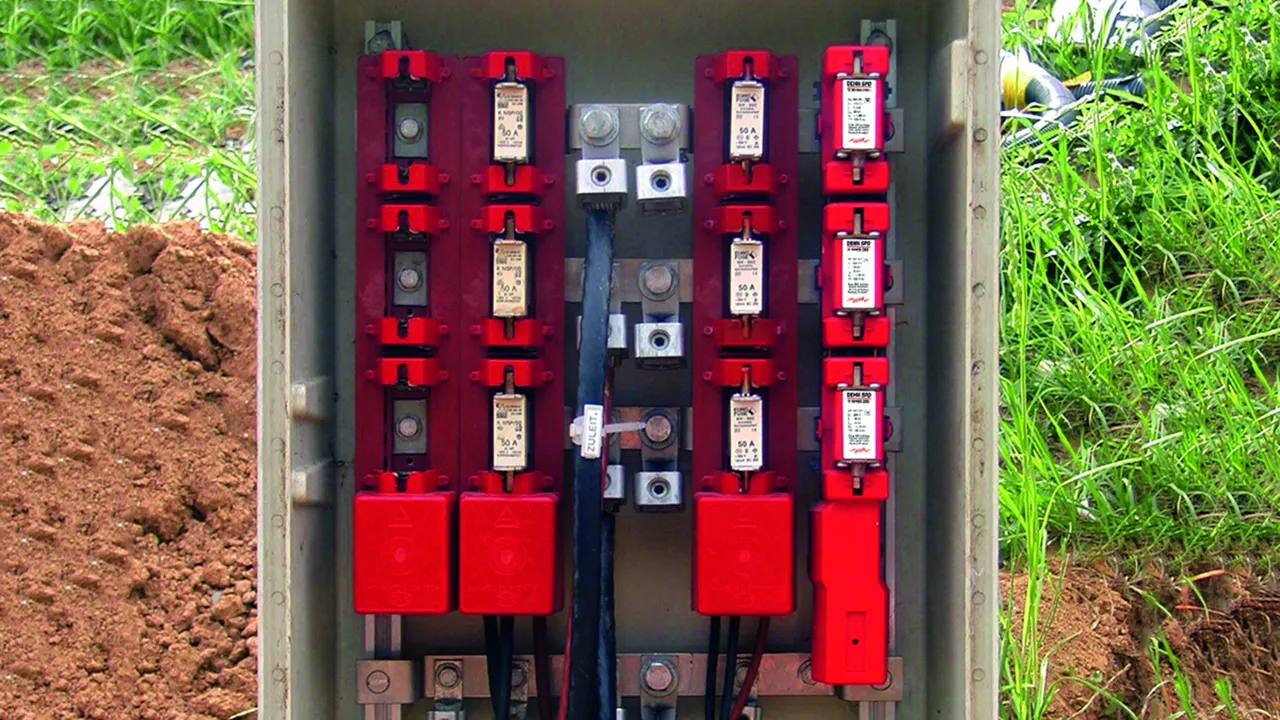

  • Ableiter zum Einsatz in NH-Sicherungsunterteilen der Größen 00 und 1
  • Zinkoxidvaristor mit Überwachungseinrichtung, Abtrennvorrichtung und integrierter Ableitervorsicherung (VA NH... zusätzlich mit in Reihe geschalteter Funkenstrecke)
  • Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
  • Defektanzeige durch Herausspringen des Signalstiftes

Szczegóły

lorem ipsum
lorem ipsum

V NH00 (FM)

Überspannungs-Ableiter auf Varistorbasis mit integrierter Ableitervorsicherung zum Einsatz in NH-Sicherungsunterteilen der Größe 00; optional mit speziellem Signalstift für Fernmeldung.

2 Produkty

Nr kat. 900261 V NH00 280

GTIN / EAN 4013364094352, Nr taryfy celnej (EU): 85363030, Waga brutto: 191.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Überspannungs-Ableiter V NH00 280
1-poliger Überspannungs-Ableiter
zum Einsatz in NH-Sicherungs-
unterteilen der Größe 00
Ableiter Typ 2 nach EN 61643-11
Defektanzeige
Höchste Dauerspannung: 280 V ac
Schutzpegel bei 15 kA (8/20): < 1,5 kV
Nennableitstoßstrom: 15 kA (8/20)
Max. Ableitstoßstrom: 30 kA (8/20)
Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf NH-Sicherungsunterteilen Größe 00

Fabrikat: DEHN
Typ: V NH00 280
Art.-Nr.: 900261
oder gleichwertig.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 2 / Class II
Höchste Dauerspannung AC (UC ) 280 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (Imax ) 30 kA
Schutzpegel (UP ) ≤ 1,5 kV
Max. netzseitiger Überstromschutz nicht notwendig

Produkt 900261 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900261.

Idź do sklepu internetowego

Nr kat. 900263 V NH00 280 FM

GTIN / EAN 4013364094369, Nr taryfy celnej (EU): 85363030, Waga brutto: 208.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Überspannungs-Ableiter V NH00 280 FM
1-poliger Überspannungs-Ableiter zum Einsatz
in NH-Sicherungsunterteilen der Größe 00
mit Signalstift für Fernmeldung
Ableiter Typ 2 nach EN 61643-11
Defektanzeige
Höchste Dauerspannung: 280 V ac
Schutzpegel bei 15 kA (8/20):< 1,5 kV
Nennableitstoßstrom: 15 kA (8/20)
Max. Ableitstoßstrom: 30 kA (8/20)
Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf NH-Sicherungsunterteilen Größe 00

Fabrikat: DEHN
Typ: V NH00 280 FM
Art.-Nr.: 900263
oder gleichwertig.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 2 / Class II
Höchste Dauerspannung AC (UC ) 280 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (Imax ) 30 kA
Schutzpegel (UP ) ≤ 1,5 kV
Max. netzseitiger Überstromschutz nicht notwendig
Signalstift für Fernmeldung Auslöseweg 7 mm

Produkt 900263 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900263.

Idź do sklepu internetowego

V NH1

Überspannungs-Ableiter auf Varistorbasis mit integrierter Ableitervorsicherung zum Einsatz in NH-Sicherungsunterteilen der Größe 1.

1 Produkt

Nr kat. 900270 V NH1 280

GTIN / EAN 4013364106703, Nr taryfy celnej (EU): 85363030, Waga brutto: 243.10 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Überspannungs-Ableiter V NH1 280
1-poliger Überspannungs-Ableiter zum Einsatz
in NH-Sicherungsunterteilen der Größe 1
Ableiter Typ 2 nach EN 61643-11
Defektanzeige
Höchste Dauerspannung: 280 V ac
Schutzpegel bei 15 kA (8/20): < 1,5 kV
Nennableitstoßstrom: 15 kA (8/20)
Max. Ableitstoßstrom: 30 kA (8/20)
Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf NH-Sicherungsunterteilen Größe 1; EN 50022

Fabrikat: DEHN
Typ: V NH1 280
Art.-Nr.: 900270
oder gleichwertig.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 2 / Class II
Höchste Dauerspannung AC (UC ) 280 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (Imax ) 30 kA
Schutzpegel (UP ) ≤ 1,5 kV
Max. netzseitiger Überstromschutz nicht notwendig

Produkt 900270 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900270.

Idź do sklepu internetowego

VA NH00 (FM)

Überspannungs-Ableiter auf Basis einer Varistor-Funkenstrecken-Reihenschaltung mit integrierter Ableitervorsicherung; zum Einsatz in NH-Sicherungsunterteilen der Größe 00, optional mit speziellem Signalstift für Fernmeldung.

2 Produkty

Nr kat. 900262 VA NH00 280

GTIN / EAN 4013364072572, Nr taryfy celnej (EU): 85363030, Waga brutto: 192.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Überspannungs-Ableiter VA NH00 280
1-poliger Überspannungs-Ableiter zum Einsatz
in NH-Sicherungsunterteilen der Größe 00
Ableiter Typ 2 nach EN 61643-11
Defektanzeige
Höchste Dauerspannung: 280 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 10 kA (8/20)
Max. Ableitstoßstrom: 20 kA (8/20)
Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf NH-Sicherungsunterteilen Größe 00

Fabrikat: DEHN
Typ: VA NH00 280
Art.-Nr.: 900262
oder gleichwertig.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 2 / Class II
Höchste Dauerspannung AC (UC ) 280 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (Imax ) 20 kA
Schutzpegel (UP ) ≤ 1,5 kV
Max. netzseitiger Überstromschutz nicht notwendig

Produkt 900262 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900262.

Idź do sklepu internetowego

Nr kat. 900264 VA NH00 280 FM

GTIN / EAN 4013364073661, Nr taryfy celnej (EU): 85363030, Waga brutto: 170.90 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Überspannungs-Ableiter VA NH00 280 FM
1-poliger Überspannungs-Ableiter zum Einsatz
in NH-Sicherungsunterteilen der Größe 00
mit Signalstift für Fernmeldung
Ableiter Typ 2 nach EN 61643-11
Defektanzeige
Höchste Dauerspannung: 280 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 10 kA (8/20)
Max. Ableitstoßstrom: 20 kA (8/20)
Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf NH-Sicherungsunterteilen Größe 00

Fabrikat: DEHN
Typ: VA NH00 280 FM
Art.-Nr.: 900264
oder gleichwertig.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 2 / Class II
Höchste Dauerspannung AC (UC ) 280 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (Imax ) 20 kA
Schutzpegel (UP ) ≤ 1,5 kV
Max. netzseitiger Überstromschutz nicht notwendig
Signalstift für Fernmeldung Auslöseweg 7 mm

Produkt 900264 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900264.

Idź do sklepu internetowego

VA NH1

Überspannungs-Ableiter auf Basis einer Varistor-Funkenstrecken-Reihenschaltung mit integrierter Ableitervorsicherung; zum Einsatz in NH-Sicherungsunterteilen der Größe 1.

1 Produkt

Nr kat. 900271 VA NH1 280

GTIN / EAN 4013364106710, Nr taryfy celnej (EU): 85363030, Waga brutto: 243.50 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Überspannungs-Ableiter VA NH1 280
1-poliger Überspannungs-Ableiter zum Einsatz
in NH-Sicherungsunterteilen der Größe 1
Ableiter Typ 2 nach EN 61643-11
Defektanzeige
Höchste Dauerspannung: 280 V ac
Schutzpegel: < 1,5 kV
Nennableitstoßstrom: 10 kA (8/20)
Max. Ableitstoßstrom: 20 kA (8/20)
Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf NH-Sicherungsunterteilen Größe 1

Fabrikat: DEHN
Typ: VA NH1 280
Art.-Nr.: 900271
oder gleichwertig.

Certyfikaty



Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Dane techniczne

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 2 / Class II
Höchste Dauerspannung AC (UC ) 280 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (Imax ) 20 kA
Schutzpegel (UP ) ≤ 1,5 kV
Max. netzseitiger Überstromschutz nicht notwendig

Produkt 900271 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 900271.

Idź do sklepu internetowego
