Nr kat. 971121 DSE M 1 60

GTIN / EAN 4013364138582, Nr taryfy celnej (EU): 85363090, Waga brutto: 300.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 60
1-poliger, modularer, steckbarer koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 60
Art.-Nr.: 971121
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 1,5 kV
Direkt koordiniert zu DEHNguard	DG SE DC 60 (Art.-Nr. 972 110)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 971121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971121.

Idź do sklepu internetowego

Nr kat. 971120 DSE M 1 220

GTIN / EAN 4013364133631, Nr taryfy celnej (EU): 85363090, Waga brutto: 268.20 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 220
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 220 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 220
Art.-Nr.: 971120
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG

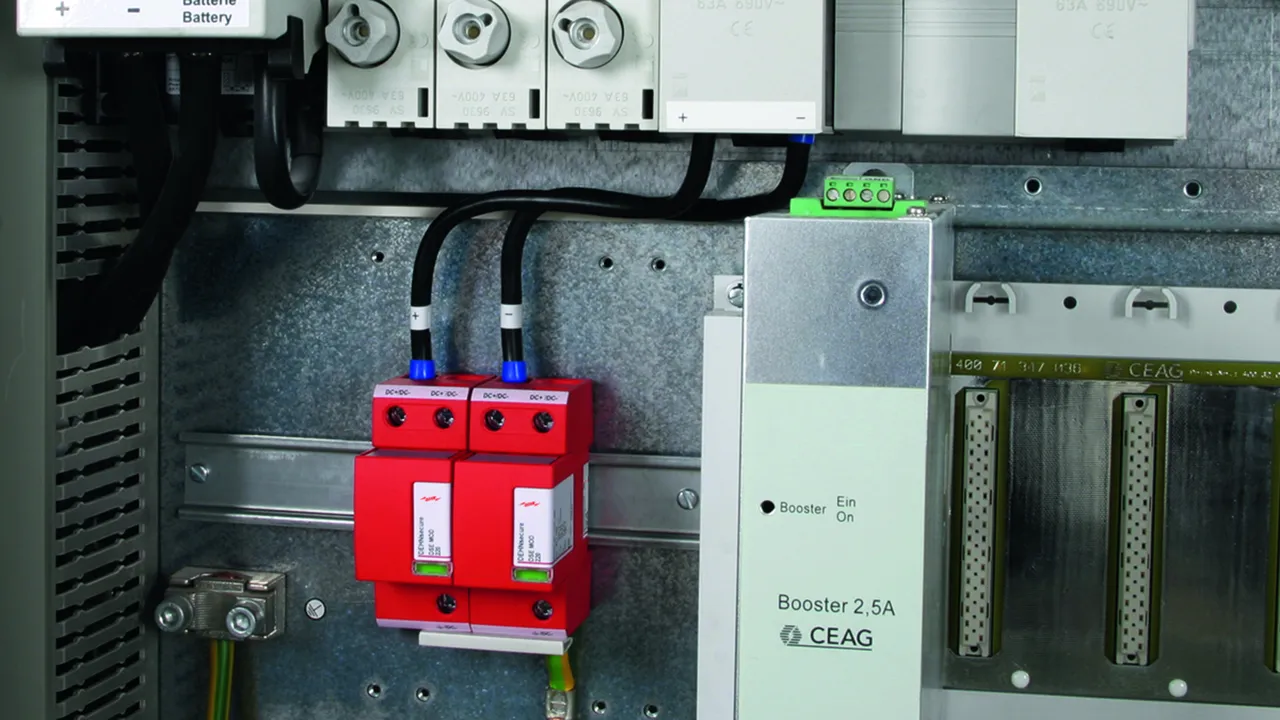

Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 550 (Art.-Nr. 972 130)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 971120 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971120.

Idź do sklepu internetowego

Nr kat. 971122 DSE M 1 242

GTIN / EAN 4013364144477, Nr taryfy celnej (EU): 85363090, Waga brutto: 273.70 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 242
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 242
Art.-Nr.: 971122
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Höchste Dauerspannung AC (U_C )	255 V

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 550 (Art.-Nr. 972 130)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Produkt 971122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971122.

Idź do sklepu internetowego

Nr kat. 971126 DSE M 1 60 FM

GTIN / EAN 4013364138599, Nr taryfy celnej (EU): 85363090, Waga brutto: 304.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 60 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 60 FM
Art.-Nr.: 971126
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Direkt koordiniert zu DEHNguard	DG SE DC 60 FM (Art.-Nr. 972 115)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 971126 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971126.

Idź do sklepu internetowego

Nr kat. 971125 DSE M 1 220 FM

GTIN / EAN 4013364133648, Nr taryfy celnej (EU): 85363090, Waga brutto: 241.90 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 220 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 220 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 220 FM
Art.-Nr.: 971125
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 500 FM (Art.-Nr. 972 135)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Produkt 971125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971125.

Idź do sklepu internetowego

Nr kat. 971127 DSE M 1 242 FM

GTIN / EAN 4013364144484, Nr taryfy celnej (EU): 85363090, Waga brutto: 269.50 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 242 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter, Breite 2TE
für Gleichstromanwendungen, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 242 FM
Art.-Nr.: 971127
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Höchste Dauerspannung AC (U_C )	255 V

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 500 FM (Art.-Nr. 972 135)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Produkt 971127 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971127.

Idź do sklepu internetowego

Nr kat. 971221 DSE M 2P 60

GTIN / EAN 4013364138612, Nr taryfy celnej (EU): 85363090, Waga brutto: 638.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 2P 60
2-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 4TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 2P 60
Art.-Nr.: 971221
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Spezifische Energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Direkt koordiniert zu DEHNguard	DG SE DC 60 (Art.-Nr. 972 110)
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL

Produkt 971221 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971221.

Idź do sklepu internetowego

Nr kat. 971226 DSE M 2P 60 FM

GTIN / EAN 4013364138629, Nr taryfy celnej (EU): 85363090, Waga brutto: 675.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 2P 60 FM
2-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 4TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 2P 60 FM
Art.-Nr.: 971226
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Spezifische Energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Direkt koordiniert zu DEHNguard	DG SE DC 60 FM (Art.-Nr. 972 115)
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein-/feindrähtig

Produkt 971226 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971226.

Idź do sklepu internetowego

Nr kat. 971222 DSE NG 2P 60 FM

GTIN / EAN 4013364489523, Nr taryfy celnej (EU): 85363090, Waga brutto: 507.00 g, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure NG 2P 60 FM
2-poliger, modularer, steckbarer,
koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 4TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen
geeignete Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Kurzschlussfestigkeit DC: 10 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE NG 2P 60 FM
Art.-Nr.: 971222
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Spezifische Energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	100 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein-/feindrähtig

Produkt 971222 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971222.

Idź do sklepu internetowego

DEHNsecure modular

DEHNsecure M 1 ...

Nr kat. 971121 DSE M 1 60

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 971120m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971121.wspak

Nie masz uprawnień, by pobrać DEHN.971121.edz

Funkcja falochronu

Produkt 971121 został dodany do notatnika.

Do koszyka dodano produkt 971121.

Nr kat. 971120 DSE M 1 220

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 971120m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971120.wspak

Nie masz uprawnień, by pobrać DEHN.971120.edz

Funkcja falochronu

Produkt 971120 został dodany do notatnika.

Do koszyka dodano produkt 971120.

Nr kat. 971122 DSE M 1 242

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 971120m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971122.wspak

Nie masz uprawnień, by pobrać DEHN.971122.edz

Funkcja falochronu

Produkt 971122 został dodany do notatnika.

Do koszyka dodano produkt 971122.

DEHNsecure M 1 ... FM

Nr kat. 971126 DSE M 1 60 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 971125m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971126.wspak

Nie masz uprawnień, by pobrać DEHN.971126.edz

Funkcja falochronu

Produkt 971126 został dodany do notatnika.

Do koszyka dodano produkt 971126.

Nr kat. 971125 DSE M 1 220 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 971125m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971125.wspak

Nie masz uprawnień, by pobrać DEHN.971125.edz

Funkcja falochronu

Produkt 971125 został dodany do notatnika.

Do koszyka dodano produkt 971125.

Nr kat. 971127 DSE M 1 242 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 971125m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971127.wspak

Nie masz uprawnień, by pobrać DEHN.971127.edz

Funkcja falochronu

Produkt 971127 został dodany do notatnika.

Do koszyka dodano produkt 971127.

DEHNsecure M 2P ... (FM)

Nr kat. 971221 DSE M 2P 60

Nie masz uprawnień, by pobrać 951200.stp

Nie masz uprawnień, by pobrać 951200.igs

Nie masz uprawnień, by pobrać 951200.jt

Nie masz uprawnień, by pobrać 951200.dwg

Nie masz uprawnień, by pobrać 971221m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971221.wspak

Nie masz uprawnień, by pobrać DEHN.971221.edz

Funkcja falochronu

Produkt 971221 został dodany do notatnika.
