Nr kat. 961110 DB M 1 150

GTIN / EAN 4013364118560, Nr taryfy celnej (EU): 85363090, Waga brutto: 333.40 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 150
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 150 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 35 kA
Folgestromlöschfähigkeit: bis 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DB M 1 150
Art.-Nr.: 961110
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 5 s)	315 A gG
Zulassungen	UL, CSA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	120 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Spezifische Energie (W/R)	306,25 kJ/Ohm
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	35 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 35 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L) bei I_K> 35 kA_eff	200 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	230 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA

Produkt 961110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961110.

Idź do sklepu internetowego

Nr kat. 961120 DB M 1 255

GTIN / EAN 4013364118614, Nr taryfy celnej (EU): 85363090, Waga brutto: 355.80 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 255
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 50 kA
Folgestromlöschfähigkeit: bis 100 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DB M 1 255
Art.-Nr.: 961120
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Zulassungen	VDE, KEMA, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Spezifische Energie (W/R)	625,00 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	VDE, KEMA, UL
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 0,2 s)	500 A gG
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 5 s)	315 A gG
Ergänzende Angaben:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	50 kA

Produkt 961120 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961120.

Idź do sklepu internetowego

Nr kat. 961130 DB M 1 320

GTIN / EAN 4013364118638, Nr taryfy celnej (EU): 85363090, Waga brutto: 341.00 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 320
1-poliger, modularer, steckbarer koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 320 V ac
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Folgestromlöschfähigkeit: bis 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DB M 1 320
Art.-Nr.: 961130
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	315 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Zulassungen	UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	277 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	315 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L) bei I_K> 50 kA_eff	200 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	530 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL

Produkt 961130 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961130.

Idź do sklepu internetowego

Nr kat. 961115 DB M 1 150 FM

GTIN / EAN 4013364118577, Nr taryfy celnej (EU): 85363090, Waga brutto: 337.30 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 150 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung
mit Fernmeldekontakt, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 150 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 35 kA
Folgestromlöschfähigkeit: bis 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DB M 1 150 FM
Art.-Nr.: 961115
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 5 s)	315 A gG
Zulassungen	UL, CSA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	120 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Spezifische Energie (W/R)	306,25 kJ/Ohm
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	35 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 35 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L) bei I_K> 35 kA_eff	200 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	230 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 961115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961115.

Idź do sklepu internetowego

Nr kat. 961125 DB M 1 255 FM

GTIN / EAN 4013364118621, Nr taryfy celnej (EU): 85363090, Waga brutto: 359.30 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

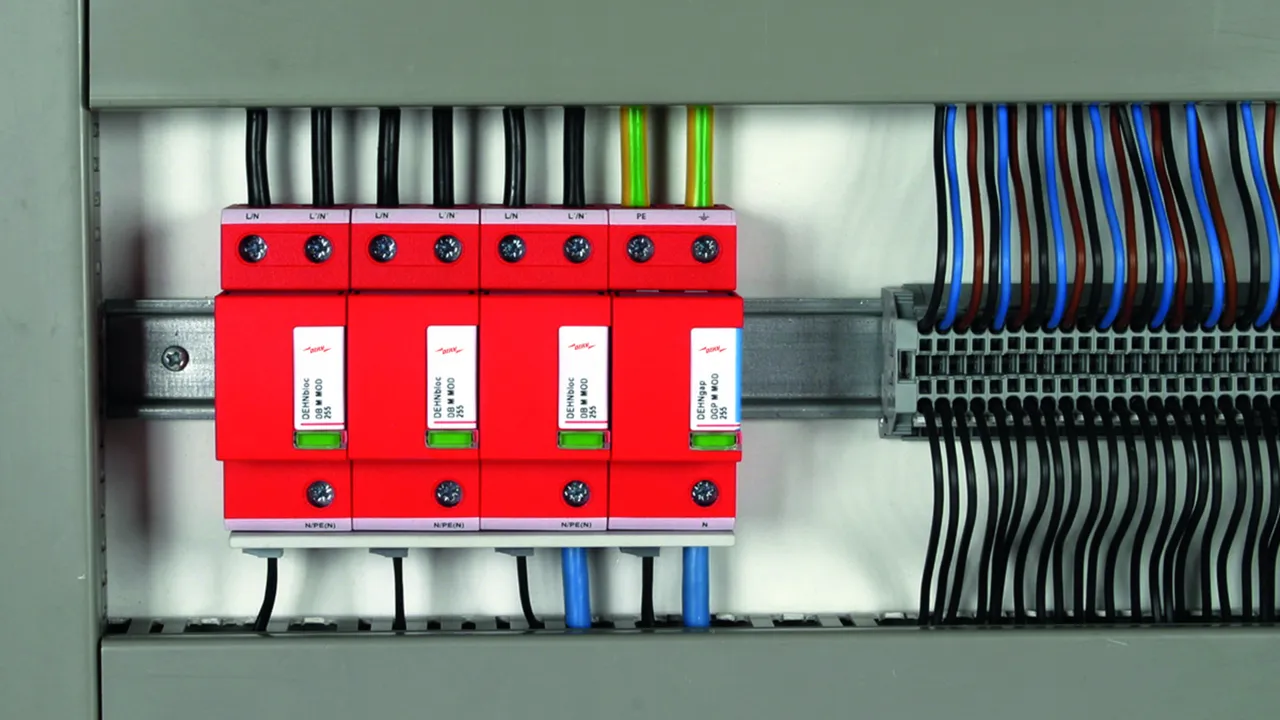

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 255 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung
mit Fernmeldekontakt, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 50 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DB M 1 255 FM
Art.-Nr.: 961125
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Zulassungen	VDE, KEMA, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Spezifische Energie (W/R)	625,00 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 0,2 s)	500 A gG
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 5 s)	315 A gG
Ergänzende Angaben:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	50 kA

Produkt 961125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961125.

Idź do sklepu internetowego

Nr kat. 961135 DB M 1 320 FM

GTIN / EAN 4013364118645, Nr taryfy celnej (EU): 85363090, Waga brutto: 346.00 g, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 320 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung,
mit Fernmeldekontakt, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 320 V ac
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Folgestromlöschfähigkeit: bis 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DB M 1 320 FM
Art.-Nr.: 961135
oder gleichwertig.

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	315 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Zulassungen	UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	277 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	315 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L) bei I_K> 50 kA_eff	200 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	530 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Produkt 961135 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961135.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNbloc modular

Szczegóły

DEHNbloc M 1 ...

Nr kat. 961110 DB M 1 150

Funkcja falochronu

Produkt 961110 został dodany do notatnika.

Do koszyka dodano produkt 961110.

Nr kat. 961120 DB M 1 255

Funkcja falochronu

Produkt 961120 został dodany do notatnika.

Do koszyka dodano produkt 961120.

Nr kat. 961130 DB M 1 320

Funkcja falochronu

Produkt 961130 został dodany do notatnika.

Do koszyka dodano produkt 961130.

DEHNbloc M 1 ... FM

Nr kat. 961115 DB M 1 150 FM

Funkcja falochronu

Produkt 961115 został dodany do notatnika.

Do koszyka dodano produkt 961115.

Nr kat. 961125 DB M 1 255 FM

Funkcja falochronu

Produkt 961125 został dodany do notatnika.

Do koszyka dodano produkt 961125.

Nr kat. 961135 DB M 1 320 FM

Funkcja falochronu

Produkt 961135 został dodany do notatnika.

Do koszyka dodano produkt 961135.

DEHNbloc modular

Szczegóły

DEHNbloc M 1 ...

Nr kat. 961110 DB M 1 150

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 961110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961110.wspak

Nie masz uprawnień, by pobrać DEHN.961110.edz

Funkcja falochronu

Produkt 961110 został dodany do notatnika.

Do koszyka dodano produkt 961110.

Nr kat. 961120 DB M 1 255

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 961110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961120.wspak

Nie masz uprawnień, by pobrać DEHN.961120.edz

Funkcja falochronu

Produkt 961120 został dodany do notatnika.

Do koszyka dodano produkt 961120.

Nr kat. 961130 DB M 1 320

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 961110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961130.wspak

Nie masz uprawnień, by pobrać DEHN.961130.edz

Funkcja falochronu

Produkt 961130 został dodany do notatnika.

Do koszyka dodano produkt 961130.

DEHNbloc M 1 ... FM

Nr kat. 961115 DB M 1 150 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 961115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961115.wspak

Nie masz uprawnień, by pobrać 961115_eplan.zip

Funkcja falochronu

Produkt 961115 został dodany do notatnika.

Do koszyka dodano produkt 961115.

Nr kat. 961125 DB M 1 255 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 961115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961125.wspak

Nie masz uprawnień, by pobrać 961115_eplan.zip

Funkcja falochronu

Produkt 961125 został dodany do notatnika.

Do koszyka dodano produkt 961125.

Nr kat. 961135 DB M 1 320 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 961115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961135.wspak

Nie masz uprawnień, by pobrać 961115_eplan.zip

Funkcja falochronu

Produkt 961135 został dodany do notatnika.

Do koszyka dodano produkt 961135.
