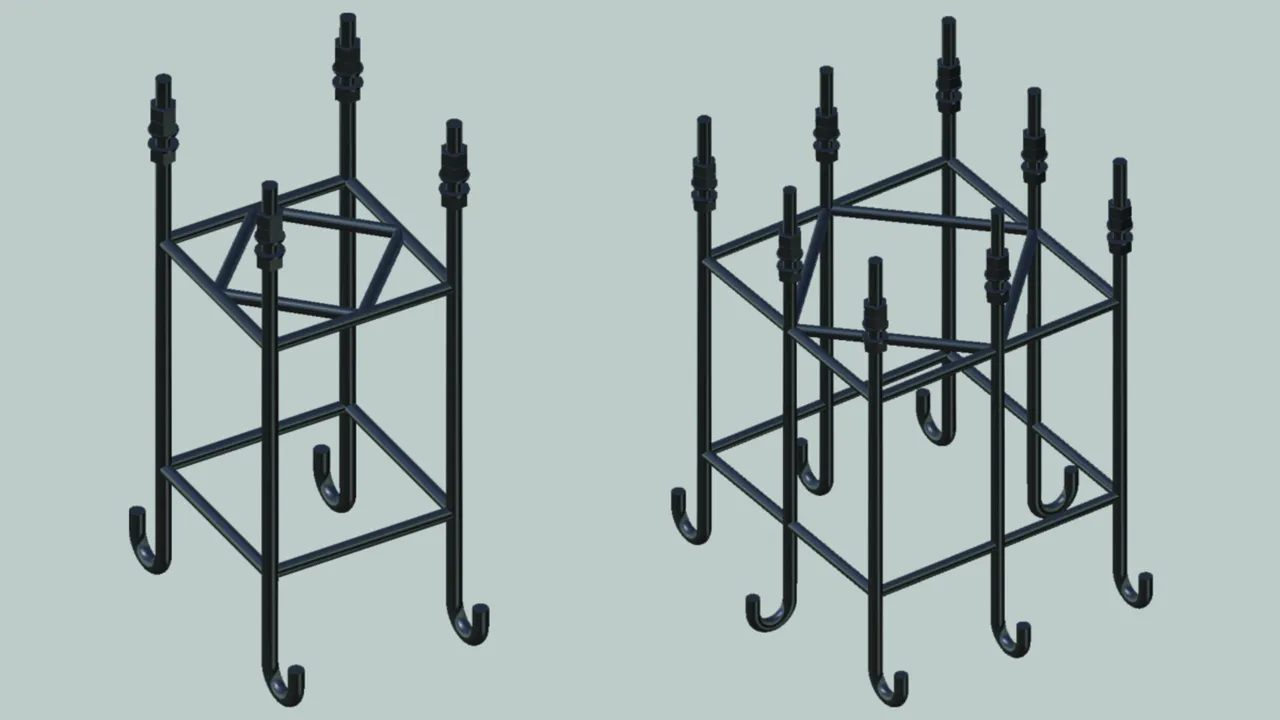

Ankerkörbe für Betonfundament vor Ort

Zum Einbetonieren mit Gewindebolzen, passend zur Flanschplatte der Tele-Blitzschutzmaste.
Genauere Angaben zum Stecksystem, Fundament und zur Errichtung können der Montageanleitung entnommen werden.

Ausführung klein

Für Maste mit einer Höhe über Flur von 13,35 bis 19,35 m (Art.-Nr. 103 013 / 103 016 / 103 019).
Flanschplatte 400 x 400 mm.

1 Produkt

Nr kat. 103040 AKO TBM FP400

GTIN / EAN 4013364129894, Nr taryfy celnej (EU): 73089098, Waga brutto: 22.90 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Ankerkorb für Betonfundament vor Ort / Ausführung klein
Ankerkorb für Betonfundament vor Ort
zum Einbetonieren mit Gewindebolzen,
passend zur Flanschplatte der Tele-Blitzschutzmaste
Ausführung für Höhe über Flur 13,35 bis 19,35 m
(Art.-Nr. 103 013 / 103 016 / 103 019)
für Flanschplatte 400x400 mm
Werkstoff: Stahl
Abmessungen: 472 x 324 x 870 mm
Ausführung Gewindebolzen: 4x M24 (300 x 300 mm)

Fabrikat: DEHN
Typ: AKO TBM FP400
Art.-Nr.: 103040
oder gleichwertig.



Dane techniczne

Werkstoff Stahl
Abmessungen 472 x 324 x 870 mm
Ausführung Gewindebolzen 4x M24 (300 x 300 mm)

Produkt 103040 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 103040.

Idź do sklepu internetowego

Ausführung groß

Für Maste mit einer Höhe über Flur von 22,35 bis 24,85 m (Art.-Nr. 103 022 oder 103 025).
Flanschplatte 565 x 565 mm.

1 Produkt

Nr kat. 103041 AKO TBM FP565

GTIN / EAN 4013364129900, Nr taryfy celnej (EU): 73089098, Waga brutto: 38.00 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

Ankerkorb für Betonfundament vor Ort / Ausführung groß
Ankerkorb für Betonfundament vor Ort
zum Einbetonieren mit Gewindebolzen,
passend zur Flanschplatte der Tele-Blitzschutzmaste
Ausführung für Höhe über Flur 22,35 + 24,85 m
(Art.-Nr. 103 022 + 103 025)
für Flanschplatte 565x565 mm
Werkstoff: Stahl
Abmessungen: 662 x 662 x 870 mm
Ausführung Gewindebolzen: 8x M24 (490 x 490 mm)

Fabrikat: DEHN
Typ: AKO TBM FP565
Art.-Nr.: 103041
oder gleichwertig.



Dane techniczne

Werkstoff Stahl
Abmessungen 662 x 662 x 870 mm
Ausführung Gewindebolzen 8x M24 (490 x 490 mm)
