Anschluss- und Überbrückungsgarnitur für Bewehrungen

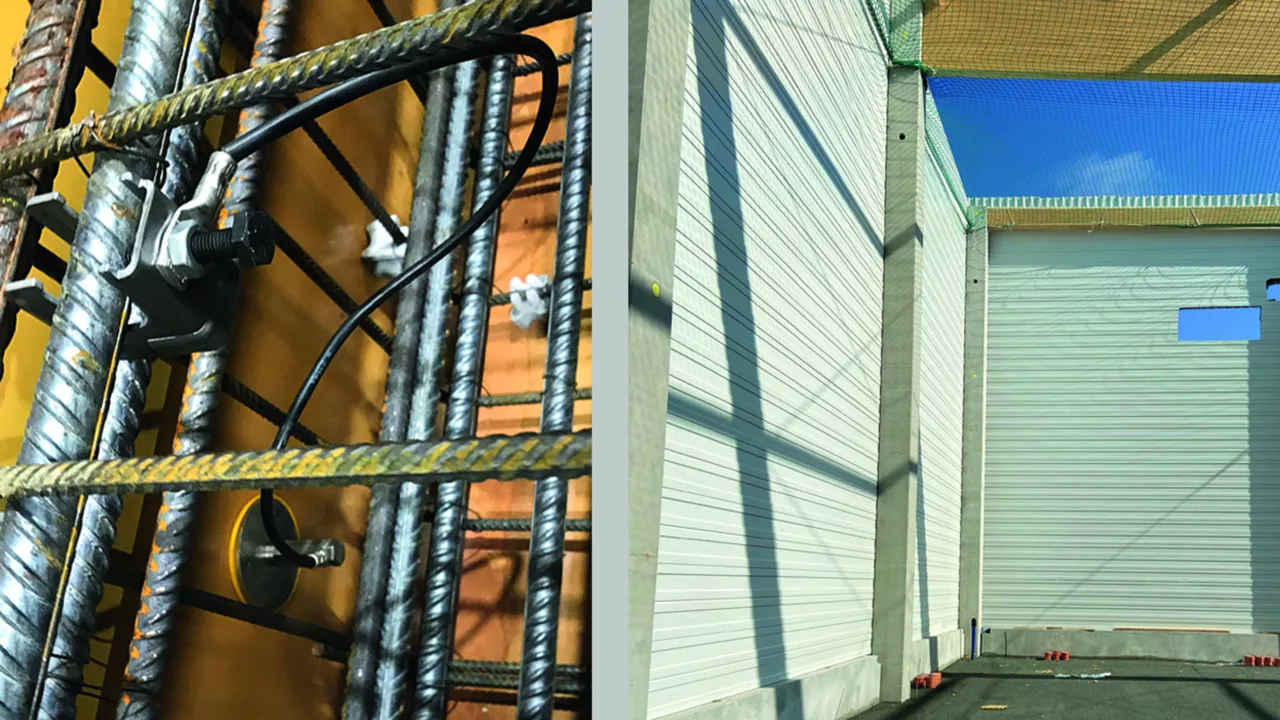

Anschluss- und Überbrückungsgarnitur zur Nutzung der Bewehrungseisen (Längseisen) von Stahlbetonstützen oder Wänden als Ableitung. Durch die Nutzung eines in den Stahlbetonstützen enthaltenen Bewehrungseisens kann die zusätzliche Installation von Rundleitern (St/tZn) für Blitzschutz / Erdung / Potentialausgleich entfallen. Die elektrisch relevante Verbindung wird über die gesamte Länge der Stahlbetonstütze durch ein vertikales Bewehrungseisen realisiert.

Więcej informacji

Podobne tematy

Anschlussgarnitur

2 Produkty

Nr kat. 416940 UES 16 L600 VK RD8 28 FL30 EFP

GTIN / EAN 4013364360280, Nr taryfy celnej (EU): 85359000, Waga brutto: 530.00 g, Jednostka opakowaniowa: 25.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussgarnitur bestehend aus
Verbindungsleitung mit angeschlossener
Verbindungsklemme und Erdungsfestpunkt
zur sicheren elektrischen Verbindung
des Erdungsfestpunktes mit
der Bewehrung/Bewehrungseisen
Über die Anschlussgarnitur erfolgt
eine sichere elektrische Verbindung
von einem definierten Bewehrungseisen
(Längseisen) welches als Ableitung
genutzt wird an Fangeinrichtungen,
Fassadenelementen, Kranschienen,
Kabeltragsystemen, die Erdungsanlage,
Funktionspotentialausgleich, etc.
Werkstoff Verbindungsklemme: St/blank
Klemmbereich Rd Verbindungsklemme: 8-28 mm
Klemmbereich Fl Verbindungsklemme: 30 x 3-4 mm
Werkstoff Erdungsfestpunkt: NIRO (V4A)
Anschlussgewinde Erdungsfestpunkt: M10 / M12
Werkstoff Überbrückungsseil: Flexible Kupferleitung, frostbeständig
Leitungslänge Überbrückungsseil: 600 mm
Leitungsquerschnitt Überbrückungsseil: 16 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UES 16 L600 VK RD8 28 FL30 EFP
Art.-Nr.: 416940
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Verbindungsklemme St/blank
Klemmbereich Rd Verbindungsklemme 8-28 mm
Klemmbereich Fl Verbindungsklemme 30 x 3-4 mm
Werkstoff Erdungsfestpunkt NIRO (V4A)
Anschlussgewinde Erdungsfestpunkt M10 / M12
Werkstoff Überbrückungsseil Flexible Kupferleitung, frostbeständig
Leitungslänge Überbrückungsseil 600 mm
Leitungsquerschnitt Überbrückungsseil 16 mm2
Normenbezug DIN EN 62561-1
Sonderlängen auf Anfrage möglich.
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 416940 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 416940.

Idź do sklepu internetowego

Nr kat. 416950 UES 16 L1000 VK RD8 28 FL30 EFP

GTIN / EAN 4013364508620, Nr taryfy celnej (EU): 85359000, Waga brutto: 650.00 g, Jednostka opakowaniowa: 25.00 Stk.

Rysunki

Informacje dodatkowe

Anschlussgarnitur bestehend aus
Verbindungsleitung mit angeschlossener
Verbindungsklemme und Erdungsfestpunkt
zur sicheren elektrischen Verbindung
des Erdungsfestpunktes mit
der Bewehrung/Bewehrungseisen
Über die Anschlussgarnitur erfolgt
eine sichere elektrische Verbindung
von einem definierten Bewehrungseisen
(Längseisen) welches als Ableitung
genutzt wird an Fangeinrichtungen,
Fassadenelementen, Kranschienen,
Kabeltragsystemen, die Erdungsanlage,
Funktionspotentialausgleich, etc.
Werkstoff Verbindungsklemme: St/blank
Klemmbereich Rd Verbindungsklemme: 8-28 mm
Klemmbereich Fl Verbindungsklemme: 30 x 3-4 mm
Werkstoff Erdungsfestpunkt: NIRO (V4A)
Anschlussgewinde Erdungsfestpunkt: M10 / M12
Werkstoff Überbrückungsseil: Flexible Kupferleitung, frostbeständig
Leitungslänge Überbrückungsseil: 1000 mm
Leitungsquerschnitt Überbrückungsseil: 16 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UES 16 L1000 VK RD8 28 FL30 EFP
Art.-Nr.: 416950
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Verbindungsklemme St/blank
Klemmbereich Rd Verbindungsklemme 8-28 mm
Klemmbereich Fl Verbindungsklemme 30 x 3-4 mm
Werkstoff Erdungsfestpunkt NIRO (V4A)
Anschlussgewinde Erdungsfestpunkt M10 / M12
Werkstoff Überbrückungsseil Flexible Kupferleitung, frostbeständig
Leitungslänge Überbrückungsseil 1000 mm
Leitungsquerschnitt Überbrückungsseil 16 mm2
Normenbezug DIN EN 62561-1
Sonderlängen auf Anfrage möglich.
*) Genaue Zuordnung siehe Prüfzertifikat.

Produkt 416950 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 416950.

Idź do sklepu internetowego

Überbrückungsgarnitur

1 Produkt

Nr kat. 416941 UES 16 L600 2VK RD8 28 FL30

GTIN / EAN 4013364360273, Nr taryfy celnej (EU): 85359000, Waga brutto: 513.00 g, Jednostka opakowaniowa: 25.00 Stk.

Rysunki

Informacje dodatkowe

Überbrückungsgarnitur bestehend aus
Verbindungsleitung mit zwei angeschlossenen
Verbindungsklemmen zur elektrischen
Verbindung von Bewehrungseisen
Mit der Überbrückungsgarnitur können
Stoßstellen von vertikalen Bewehrungseisen
(Längseisen) miteinander verbunden werden
und somit eine elektrisch relevante
Verbindung der Bewehrung zur Nutzung
als Ableitung genutzt werden
Werkstoff Verbindungsklemme: St/blank
Klemmbereich Rd Verbindungsklemme: 8-28 mm
Klemmbereich Fl Verbindungsklemme: 30 x 3-4 mm
Werkstoff Überbrückungsseil: Flexible Kupferleitung, frostbeständig
Leitungslänge Überbrückungsseil: 600 mm
Leitungsquerschnitt Überbrückungsseil: 16 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UES 16 L600 2VK RD8 28 FL30
Art.-Nr.: 416941
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Verbindungsklemme St/blank
Klemmbereich Rd Verbindungsklemme 8-28 mm
Klemmbereich Fl Verbindungsklemme 30 x 3-4 mm
Werkstoff Überbrückungsseil Flexible Kupferleitung, frostbeständig
Leitungslänge Überbrückungsseil 600 mm
Leitungsquerschnitt Überbrückungsseil 16 mm2
Normenbezug DIN EN 62561-1
Sonderlängen auf Anfrage möglich.
*) Genaue Zuordnung siehe Prüfzertifikat.
