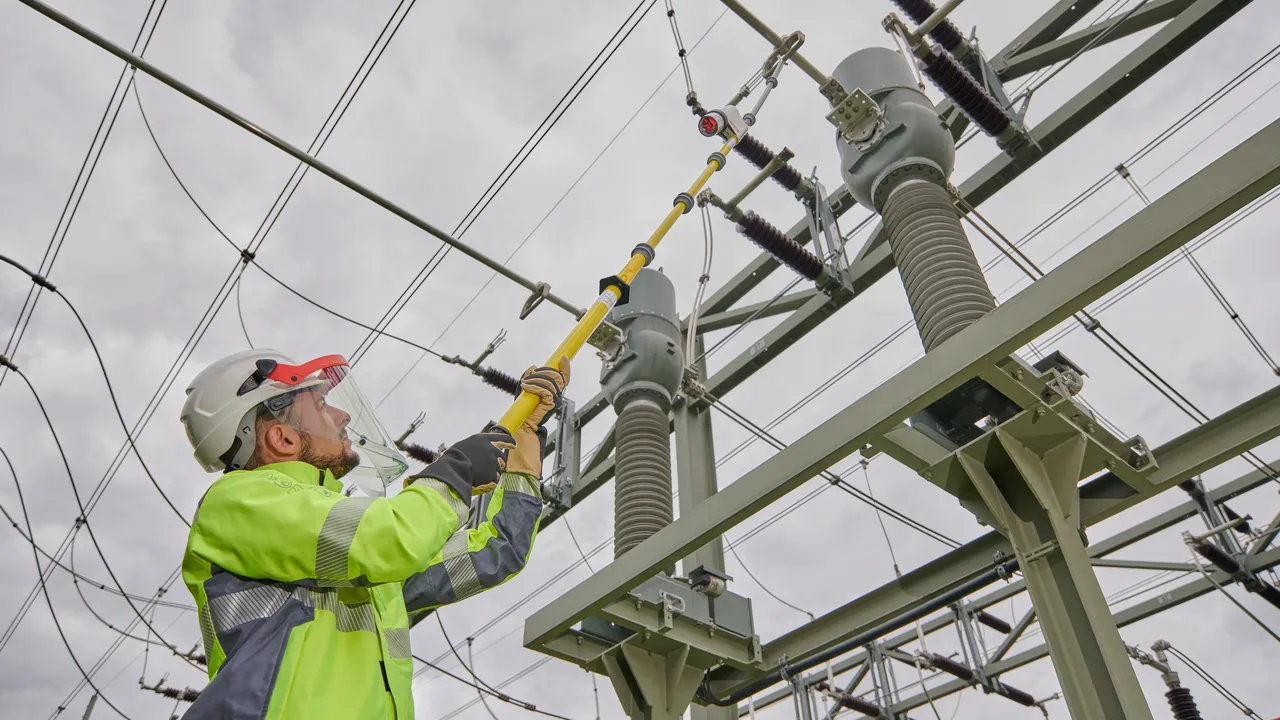

Spannungsprüfer PHE4 Hochspannung

Hoher Nennspannungsbereich
Einzigartiges Steckkupplungssystem
Integrierte optische und akustische Anzeige
Auch bei Niederschlägen verwendbar

Nennspannungsbereich 30 ... 132 kV / 50 Hz, Gewinde M12

Kategorie "S" für Schaltanlagen und Freileitungen.

3 Produkty

Nr kat. 783270 PHE4 30 60 S

GTIN / EAN 4013364309852, Nr taryfy celnej (EU): 90303370, Waga brutto: 3.39 kg, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Nennspannung (U_N )	30 ... 60 kV
Gesamtlänge (l_G )	2560 mm
Eintauchtiefe (l_O )	910 mm
^*) aller Stromkreise ohne Prüfspitze.

Nennspannung (U_N )	30 ... 60 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_G )	2560 mm
Eintauchtiefe (l_O )	910 mm
Länge Handhabe (l_H )	780 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +70 °C, Klimaklasse N wie W
Bauart	Zusammengehörig
Verwendbar bei Niederschlägen	Ja
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Schalldruckpegel	> 67 dB(A) (optische Anzeige und intermittierenden Ton)
Eigenprüfvorrichtung ^*)	Ja
Batterie	Lithium AA 1,5 Volt
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Durchmesser Isolierstange	30 mm
^*) aller Stromkreise ohne Prüfspitze.

Produkt 783270 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 783270.

Idź do sklepu internetowego

Nr kat. 783275 PHE4 60 110 S

GTIN / EAN 4013364309845, Nr taryfy celnej (EU): 90303370, Waga brutto: 3.83 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (l_G )	3010 mm
Eintauchtiefe (l_O )	910 mm
^*) aller Stromkreise ohne Prüfspitze.

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_G )	3010 mm
Eintauchtiefe (l_O )	910 mm
Länge Handhabe (l_H )	780 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +70 °C, Klimaklasse N wie W
Bauart	Zusammengehörig
Verwendbar bei Niederschlägen	Ja
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Schalldruckpegel	> 67 dB(A) (optische Anzeige und intermittierenden Ton)
Eigenprüfvorrichtung ^*)	Ja
Batterie	Lithium AA 1,5 Volt
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Durchmesser Isolierstange	30 mm
^*) aller Stromkreise ohne Prüfspitze.

Produkt 783275 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 783275.

Idź do sklepu internetowego

Nr kat. 783280 PHE4 60 132 S

GTIN / EAN 4013364317284, Nr taryfy celnej (EU): 90303370, Waga brutto: 4.23 kg, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Nennspannung (U_N )	60 ... 132 kV
Gesamtlänge (l_G )	3420 mm
Eintauchtiefe (l_O )	910 mm
^*) aller Stromkreise ohne Prüfspitze.

Nennspannung (U_N )	60 ... 132 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_G )	3420 mm
Eintauchtiefe (l_O )	910 mm
Länge Handhabe (l_H )	780 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +70 °C, Klimaklasse N wie W
Bauart	Zusammengehörig
Verwendbar bei Niederschlägen	Ja
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Schalldruckpegel	> 67 dB(A) (optische Anzeige und intermittierenden Ton)
Eigenprüfvorrichtung ^*)	Ja
Batterie	Lithium AA 1,5 Volt
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Durchmesser Isolierstange	30 mm
^*) aller Stromkreise ohne Prüfspitze.

Produkt 783280 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 783280.

Idź do sklepu internetowego

Nennspannungsbereich 110 ... 132 kV / 50 & 16,7 Hz, Gewinde M12

Kategorie "S" für Schaltanlagen und Freileitungen.

1 Produkt

Nr kat. 783460 PHE4 110 132 S 16.7 50

GTIN / EAN 4013364309869, Nr taryfy celnej (EU): 90303370, Waga brutto: 4.23 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Nennspannung (U_N )	110 ... 132 kV
Gesamtlänge (l_G )	3420 mm
Eintauchtiefe (l_O )	910 mm
^*) aller Stromkreise ohne Prüfspitze.

Nennspannung (U_N )	110 ... 132 kV
Spannungsart	AC
Frequenz	50 & 16,7 Hz
Kategorie	S
Gesamtlänge (l_G )	3420 mm
Eintauchtiefe (l_O )	910 mm
Länge Handhabe (l_H )	780 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +70 °C, Klimaklasse N wie W
Bauart	Zusammengehörig
Verwendbar bei Niederschlägen	Ja
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Schalldruckpegel	> 67 dB(A) (optische Anzeige und intermittierenden Ton)
Eigenprüfvorrichtung ^*)	Ja
Batterie	Lithium AA 1,5 Volt
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Durchmesser Isolierstange	30 mm
^*) aller Stromkreise ohne Prüfspitze.

Produkt 783460 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 783460.

Idź do sklepu internetowego

Nennspannungsbereiche 110 ... 420 kV / 50 Hz, Gewinde M12

Kategorie "S" für Schaltanlagen und Freileitungen.

2 Produkty

Nr kat. 783285 PHE4 110 220 S

GTIN / EAN 4013364316898, Nr taryfy celnej (EU): 90303370, Waga brutto: 4.50 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Nennspannung (U_N )	110 ... 220 kV
Gesamtlänge (l_G )	4420 mm
Eintauchtiefe (l_O )	910 mm
^*) aller Stromkreise ohne Prüfspitze.

Nennspannung (U_N )	110 ... 220 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_G )	4420 mm
Eintauchtiefe (l_O )	910 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +70 °C, Klimaklasse N wie W
Bauart	Zusammengehörig
Verwendbar bei Niederschlägen	Ja
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Schalldruckpegel	> 67 dB(A) (optische Anzeige und intermittierenden Ton)
Eigenprüfvorrichtung ^*)	Ja
Batterie	Lithium AA 1,5 Volt
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Durchmesser Isolierstange	30 mm
^*) aller Stromkreise ohne Prüfspitze.

Produkt 783285 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 783285.

Idź do sklepu internetowego

Nr kat. 783290 PHE4 220 420 S

GTIN / EAN 4013364316904, Nr taryfy celnej (EU): 90303370, Waga brutto: 6.48 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Open PDF

Informacje dodatkowe

Certyfikaty

Dane techniczne

Nennspannung (U_N )	220 ... 420 kV
Gesamtlänge (l_G )	5750 mm
Eintauchtiefe (l_O )	910 mm
^*) aller Stromkreise ohne Prüfspitze.

Nennspannung (U_N )	220 ... 420 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_G )	5750 mm
Eintauchtiefe (l_O )	910 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +70 °C, Klimaklasse N wie W
Bauart	Zusammengehörig
Verwendbar bei Niederschlägen	Ja
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Schalldruckpegel	> 67 dB(A) (optische Anzeige und intermittierenden Ton)
Eigenprüfvorrichtung ^*)	Ja
Batterie	Lithium AA 1,5 Volt
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Durchmesser Isolierstange	30 mm
^*) aller Stromkreise ohne Prüfspitze.

Produkt 783290 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 783290.

Idź do sklepu internetowego
