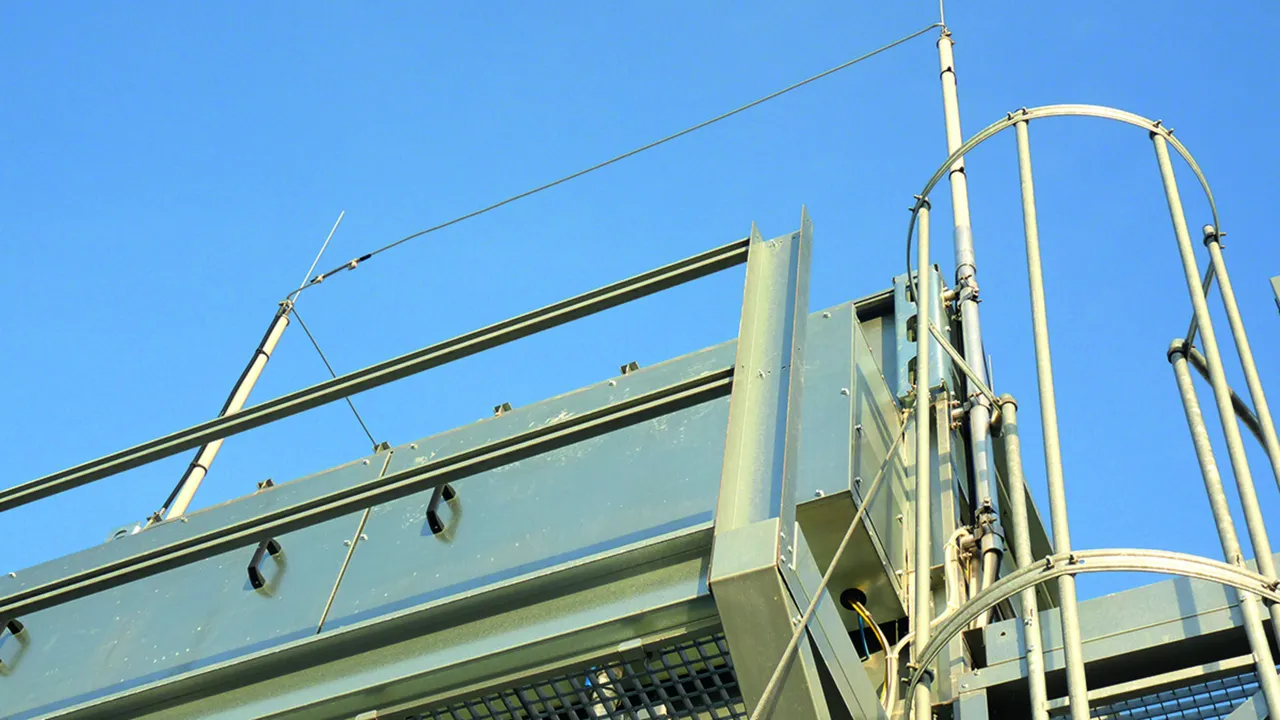

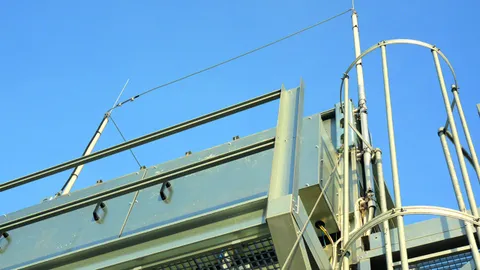

Stützrohr mit HVI Leitung

Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3).
Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 75 cm (in Luft) oder s ≤ 150 cm (fester Baustoff).

Optisch angepasste innenliegende Verlegung der HVI Leitung im Stützrohr mit geringer Windangriffsfläche.

Die Mindestbestelllänge beträgt 6 oder 8 m. Die Leitungslänge ist bei Bestellung anzugeben.
Auf Grund der auftragsbezogenen Fertigung (Konfektionierung der Leitungslänge) kann die Leitung nicht zurückgenommen werden.

Leitungslänge bei Bestellung angeben (0,5 m Schritte).

HVI Leitung im Stützrohr mit Fangspitze

Mit innenliegendem Endverschluss und Fangspitze NIRO Ø10 mm, Länge 1000 mm.

2 Produkty

Nr kat. 819326 HVI 20 M L6M SR3200 IP FSP1000 GFK AL

GTIN / EAN 4013364260511, Nr taryfy celnej (EU): 85389099, Waga brutto: 8.70 kg, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

HVI Leitung im Stützrohr mit Fangspitze Farbe schwarz
HVI Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 75 cm (in Luft)
oder s =< 150 cm (fester Baustoff).
Die Stützrohre mit HVI Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 237 km/h dimensioniert.
HVI Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangspitze Ø10 mm Länge 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Leitung: 20 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI innen) 237 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 3500 mm, 1x HVI außen) 227 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 3500 mm, 4x HVI außen) 200 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI 20 M L6M SR3200 IP FSP1000 GFK AL
Art.-Nr.: 819326
oder gleichwertig.



Dane techniczne

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 3200 mm
Transportlänge 3200 mm
Durchmesser Ø Außen 50 mm
Durchmesser Ø Leitung 20 mm
Farbe Leitung schwarz ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Max. freie Länge mit Fangspitze (Wandmontage) 3500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819326 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819326.

Idź do sklepu internetowego

Nr kat. 819336 HVI 23 L6M SR3200 IP FSP1000 GFK AL

GTIN / EAN 4013364241237, Nr taryfy celnej (EU): 85389099, Waga brutto: 10.90 kg, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

HVI Leitung im Stützrohr mit Fangspitze Farbe grau
HVI Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 75 cm (in Luft)
oder s =< 150 cm (fester Baustoff).
Die Stützrohre mit HVI Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 237 km/h dimensioniert.
HVI Leitung im Stützrohr verlegt, mit speziellem
innenliegendem Endverschluss und Fangspitze Ø10 mm Länge 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Leitung: 23 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI grau innen) 237 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 3500 mm, 1x HVI grau außen) 225 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 3500 mm, 4x HVI grau außen) 194 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI 23 L6M SR3200 IP FSP1000 GFK AL
Art.-Nr.: 819336
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 3200 mm
Transportlänge 3200 mm
Durchmesser Ø Außen 50 mm
Durchmesser Ø Leitung 23 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Max. freie Länge mit Fangspitze (Wandmontage) 3500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819336 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819336.

Idź do sklepu internetowego

HVI Leitung im Stützrohr mit Fangstange

Mit innenliegendem Endverschluss und Fangstange Al Ø22 / 16 / 10 mm, Länge 2500 mm.

4 Produkty

Nr kat. 819328 HVI 20 M L6M SR3200 IP RFS2500 GFK AL

GTIN / EAN 4013364260504, Nr taryfy celnej (EU): 85389099, Waga brutto: 9.10 kg, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

HVI Leitung im Stützrohr mit Fangstange Farbe schwarz
HVI Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 75 cm (in Luft)
oder s =< 150 cm (fester Baustoff).
Die Stützrohre mit HVI Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 189 km/h dimensioniert.
HVI Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Leitung: 20 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI innen) 189 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 1x HVI außen) 176 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 4x HVI außen) 156 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI 20 M L6M SR3200 IP RFS2500 GFK AL
Art.-Nr.: 819328
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 3200 mm
Transportlänge 3200 mm
Durchmesser Ø Außen 50 mm
Durchmesser Ø Leitung 20 mm
Farbe Leitung schwarz ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Max. freie Länge mit Fangstange (Wandmontage) 5000 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819328 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819328.

Idź do sklepu internetowego

Nr kat. 819338 HVI 23 L6M SR3200 IP RFS2500 GFK AL

GTIN / EAN 4013364241244, Nr taryfy celnej (EU): 85389099, Waga brutto: 11.30 kg, Jednostka opakowaniowa: 1.00 Stk.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

HVI Leitung im Stützrohr mit Fangstange Farbe grau
HVI Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 75 cm (in Luft)
oder s =< 150 cm (fester Baustoff).
Die Stützrohre mit HVI Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 189 km/h dimensioniert.
HVI Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Leitung: 23 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI grau innen) 189 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 1x HVI grau außen) 173 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 4x HVI grau außen) 151 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI 23 L6M SR3200 IP RFS2500 GFK AL
Art.-Nr.: 819338
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 3200 mm
Transportlänge 3200 mm
Durchmesser Ø Außen 50 mm
Durchmesser Ø Leitung 23 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Max. freie Länge mit Fangstange (Wandmontage) 5000 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819338 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819338.

Idź do sklepu internetowego

Nr kat. 819426 HVI 20 M L6M SR4700 IP RFS2500 GFK AL

GTIN / EAN 4013364260474, Nr taryfy celnej (EU): 85389099, Waga brutto: 11.60 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

HVI Leitung im Stützrohr mit Fangstange Farbe schwarz
HVI Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 75 cm (in Luft)
oder s =< 150 cm (fester Baustoff).
Die Stützrohre mit HVI Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 184 km/h dimensioniert.
HVI Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Leitung: 20 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI innen) 184 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 1x HVI außen) 151 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 4x HVI außen) 139 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI 20 M L6M SR4700 IP RFS2500 GFK AL
Art.-Nr.: 819426
oder gleichwertig.



Dane techniczne

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 4700 mm
Transportlänge 4700 mm
Durchmesser Ø Außen 50 mm
Durchmesser Ø Leitung 20 mm
Farbe Leitung schwarz ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Max. freie Länge mit Fangstange (Wandmontage) 5500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819426 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819426.

Idź do sklepu internetowego

Nr kat. 819438 HVI 23 L6M SR4700 IP RFS2500 GFK AL

GTIN / EAN 4013364241251, Nr taryfy celnej (EU): 85389099, Waga brutto: 13.80 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

HVI Leitung im Stützrohr mit Fangstange Farbe grau
HVI Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 75 cm (in Luft)
oder s =< 150 cm (fester Baustoff).
Die Stützrohre mit HVI Leitung sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 184 km/h dimensioniert.
HVI Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Leitung: 23 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Mindestbestelllänge: 6 m
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI grau innen) 184 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 1x HVI grau außen) 149 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 4x HVI grau außen) 137 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI 23 L6M SR4700 IP RFS2500 GFK AL
Art.-Nr.: 819438
oder gleichwertig.

Certyfikaty



Dane techniczne

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 4700 mm
Transportlänge 4700 mm
Durchmesser Ø Außen 50 mm
Durchmesser Ø Leitung 23 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Mindestbestelllänge 6 m
Max. freie Länge mit Fangstange (Wandmontage) 5500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819438 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819438.

Idź do sklepu internetowego

HVI Leitung im Stützrohr (seitlicher Auslass) mit Fangspitze und Dreibeinstativ klein

Mit innenliegendem Endverschluss und Fangspitze NIRO Ø10 mm, Länge 1000 mm.
Mit Dreibeinstativ (Art.-Nr. 107 390).

2 Produkty

Nr kat. 819371 HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A

GTIN / EAN 4013364260498, Nr taryfy celnej (EU): 85389099, Waga brutto: 19.10 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

HVI Leitung im Stützrohr mit Fangspitze/Fangstange Farbe schwarz
HVI Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 75 cm (in Luft)
oder s =< 150 cm (fester Baustoff).
Die Stützrohre mit HVI Leitung und Dreibeinstativ
sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangspitze Ø10 mm Länge 1000 mm.
Mit Dreibeinstaiv (Art.-Nr. 107 390).
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Leitung: 20 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Radius Stativ: 680 mm
Platzbedarf Stativ: 1175 x 1020 mm
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A
Art.-Nr.: 819371
oder gleichwertig.



Dane techniczne

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 3200 mm
Transportlänge 3200 mm
Durchmesser Ø Außen 50 mm
Durchmesser Ø Leitung 20 mm
Farbe Leitung schwarz ●
Werkstoff Leiter Cu
Radius Stativ 680 mm
Platzbedarf Stativ 1175 x 1020 mm
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819371 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819371.

Idź do sklepu internetowego

Nr kat. 819381 HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A

GTIN / EAN 4013364241954, Nr taryfy celnej (EU): 85389099, Waga brutto: 21.30 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

HVI Leitung im Stützrohr mit Fangspitze/Fangstange Farbe grau
HVI Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 75 cm (in Luft)
oder s =< 150 cm (fester Baustoff).
Die Stützrohre mit HVI Leitung und Dreibeinstativ sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangspitze Ø10 mm Länge 1000 mm.
Mit Dreibeinstaiv (Art.-Nr. 107 390).
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Leitung: 23 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Radius Stativ: 680 mm
Platzbedarf Stativ: 1175 x 1020 mm
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A
Art.-Nr.: 819381
oder gleichwertig.



Dane techniczne

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 3200 mm
Transportlänge 3200 mm
Durchmesser Ø Außen 50 mm
Durchmesser Ø Leitung 23 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Radius Stativ 680 mm
Platzbedarf Stativ 1175 x 1020 mm
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819381 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819381.

Idź do sklepu internetowego

HVI Leitung im Stützrohr (seitlicher Auslass) mit Fangstange und Dreibeinstativ klein

Mit innenliegendem Endverschluss und Fangstange Al Ø22 / 16 / 10 mm, Länge 2500 mm.
Mit Dreibeinstativ (Art.-Nr. 107 390).

2 Produkty

Nr kat. 819373 HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A

GTIN / EAN 4013364260481, Nr taryfy celnej (EU): 85389099, Waga brutto: 20.10 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

HVI Leitung im Stützrohr mit Fangstange/Fangspitze Farbe schwarz
HVI Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 75 cm (in Luft)
oder s =< 150 cm (fester Baustoff).
Die Stützrohre mit HVI Leitung und Dreibeinstativ
sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm.
Mit Dreibeinstaiv (Art.-Nr. 107 390)
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Leitung: 20 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Radius Stativ: 680 mm
Platzbedarf Stativ: 1175 x 1020 mm
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A
Art.-Nr.: 819373
oder gleichwertig.



Dane techniczne

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 3200 mm
Transportlänge 3200 mm
Durchmesser Ø Außen 50 mm
Durchmesser Ø Leitung 20 mm
Farbe Leitung schwarz ●
Werkstoff Leiter Cu
Radius Stativ 680 mm
Platzbedarf Stativ 1175 x 1020 mm
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819373 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819373.

Idź do sklepu internetowego

Nr kat. 819383 HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A

GTIN / EAN 4013364241961, Nr taryfy celnej (EU): 85389099, Waga brutto: 22.30 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

HVI Leitung im Stützrohr mit Fangspitze/Fangstange Farbe grau
HVI Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 75 cm (in Luft)
oder s =< 150 cm (fester Baustoff).
Die Stützrohre mit HVI Leitung und Dreibeinstativ sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm.
Mit Dreibeinstativ (Art.-Nr. 105 790)
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Leitung: 23 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Radius Stativ: 680 mm
Platzbedarf Stativ: 1175 x 1020 mm
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A
Art.-Nr.: 819383
oder gleichwertig.



Dane techniczne

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 3200 mm
Transportlänge 3200 mm
Durchmesser Ø Außen 50 mm
Durchmesser Ø Leitung 23 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Radius Stativ 680 mm
Platzbedarf Stativ 1175 x 1020 mm
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819383 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819383.

Idź do sklepu internetowego

HVI Leitung im Stützrohr (seitlicher Auslass) mit Fangstange und Dreibeinstativ groß

Mit innenliegendem Endverschluss und Fangstange Al Ø22 / 16 / 10 mm, Länge 2500 mm.
Mit Dreibeinstativ (Art.-Nr. 107 391).

2 Produkty

Nr kat. 819473 HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A

GTIN / EAN 4013364260450, Nr taryfy celnej (EU): 85389099, Waga brutto: 37.80 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

HVI Leitung im Stützrohr mit Fangstange und Dreibeinstativ groß
HVI Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 75 cm (in Luft)
oder s =< 150 cm (fester Baustoff).
Die Stützrohre mit HVI Leitung und Dreibeinstativ
sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm.
Mit Dreibeinstativ (Art.-Nr. 107 391)
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Leitung: 20 mm
Farbe Leitung: schwarz ●
Werkstoff Leiter: Cu
Radius Stativ: 1330 mm
Platzbedarf Stativ: 2300 x 1995 mm
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A
Art.-Nr.: 819473
oder gleichwertig.



Dane techniczne

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 4700 mm
Transportlänge 4700 mm
Durchmesser Ø Außen 50 mm
Durchmesser Ø Leitung 20 mm
Farbe Leitung schwarz ●
Werkstoff Leiter Cu
Radius Stativ 1330 mm
Platzbedarf Stativ 2300 x 1995 mm
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819473 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819473.

Idź do sklepu internetowego

Nr kat. 819483 HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A

GTIN / EAN 4013364241978, Nr taryfy celnej (EU): 85389099, Waga brutto: 40.00 kg, Jednostka opakowaniowa: 1.00 Stk.

Rysunki

Informacje dodatkowe

HVI Leitung im Stützrohr mit Fangstange und Dreibeinstativ groß
HVI Leitung im Stützrohr
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 75 cm (in Luft)
oder s =< 150 cm (fester Baustoff).
Die Stützrohre mit HVI Leitung und Dreibeinstativ
sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
HVI Leitung im Stützrohr verlegt, mit speziellem innenliegendem
Endverschluss und Fangstange Ø22/16/10 mm Länge 2500 mm.
Mit Dreibeinstativ (Art.-Nr. 107 391)
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Leitung: 23 mm
Farbe Leitung: grau ●
Werkstoff Leiter: Cu
Radius Stativ: 1330 mm
Platzbedarf Stativ: 2300 x 1995 mm
Mindestbestelllänge: 6 m
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A
Art.-Nr.: 819483
oder gleichwertig.



Dane techniczne

Werkstoff Stützrohr GFK / Al
Länge Stützrohr 4700 mm
Transportlänge 4700 mm
Durchmesser Ø Außen 50 mm
Durchmesser Ø Leitung 23 mm
Farbe Leitung grau ●
Werkstoff Leiter Cu
Radius Stativ 1330 mm
Platzbedarf Stativ 2300 x 1995 mm
Mindestbestelllänge 6 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819483 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819483.

Idź do sklepu internetowego
Powrót na górę
