Kortslutningsskinne

Konfigurer let den passende kortslutningsskinne online
Individuel konfiguration
Permanent anvendelseskontrol i baggrunden
Med kilespor til sikker forbindelse
Høj kortslutningsstrømsikkerhed til maks. 130 kA/0,5 s til lavspændingsanlæg (NS) og 80 kA/0,5 s til mellemspændingsanlæg (MS)
Aktivering med jordingsstænger med spindel med sekskantfatning eller spindel med bajonetfatning
Skinne- og jordingskabellængder kan vælges online via jordings- og kortslutningskonfiguratoren

Szczegóły

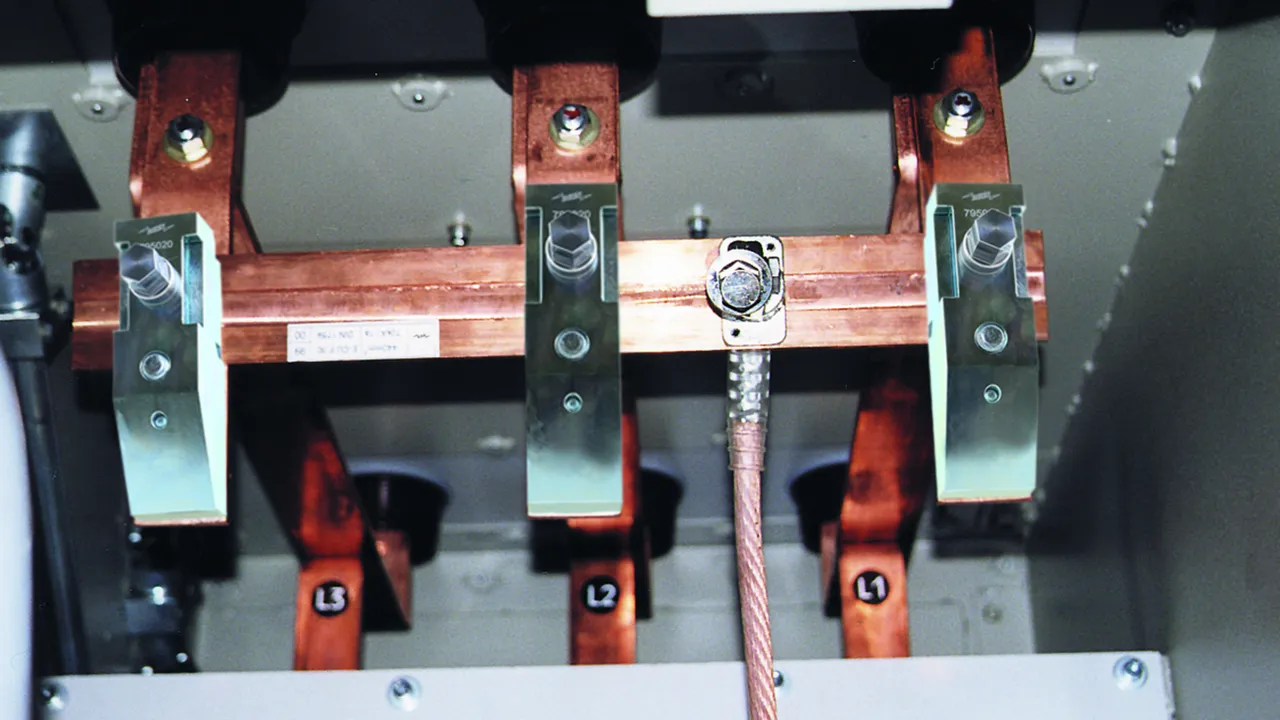

Klemfikspunkt monteret på samleskinne og anbragt kortslutningsskinne

Kortslutningsskinne af kobber

Fast kuglehovedklemme (KKH 20 FS) på jordsiden.

4 Produkty

Nr kat. VL2FG28 KS SQ C NS VL2FG28

GTIN / EAN 4013364450820, Nr taryfy celnej (EU): 85359000, Waga brutto: 6.18 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Dane techniczne

Anvendelse	NS
Montageenhed	SQ
Placering af montageenhed (I_H )	175 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	130 kA
Maks. kortslutningsstrøm I_k1 s	90 kA
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Anvendelse	NS
Montageenhed	SQ
Placering af montageenhed (I_H )	175 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	130 kA
Maks. kortslutningsstrøm I_k1 s	90 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Kobber
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Produkt VL2FG28 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VL2FG28.

Idź do sklepu internetowego

Nr kat. VHNEFQE KS SK C NS VHNEFQE

GTIN / EAN 4013364450837, Nr taryfy celnej (EU): 85359000, Waga brutto: 6.14 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Dane techniczne

Anvendelse	NS
Montageenhed	SK
Placering af montageenhed (I_H )	175 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	130 kA
Maks. kortslutningsstrøm I_k1 s	90 kA
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Anvendelse	NS
Montageenhed	SK
Placering af montageenhed (I_H )	175 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	130 kA
Maks. kortslutningsstrøm I_k1 s	90 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Kobber
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Produkt VHNEFQE został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VHNEFQE.

Idź do sklepu internetowego

Nr kat. VV7M6CQ KSX SQ C MS VV7M6CQ

GTIN / EAN 4013364461963, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Dane techniczne

Anvendelse	MS
Montageenhed	SQ
Placering af montageenhed (I_H )	525 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	80 kA
Maks. kortslutningsstrøm I_k1 s	80 kA
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Anvendelse	MS
Montageenhed	SQ
Placering af montageenhed (I_H )	525 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	80 kA
Maks. kortslutningsstrøm I_k1 s	80 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Kobber
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Produkt VV7M6CQ został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VV7M6CQ.

Idź do sklepu internetowego

Nr kat. V5DHK24 KSX SK C MS V5DHK24

GTIN / EAN 4013364461970, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Dane techniczne

Anvendelse	MS
Montageenhed	SK
Placering af montageenhed (I_H )	525 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	80 kA
Maks. kortslutningsstrøm I_k1 s	80 kA
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Anvendelse	MS
Montageenhed	SK
Placering af montageenhed (I_H )	525 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	80 kA
Maks. kortslutningsstrøm I_k1 s	80 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Kobber
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Produkt V5DHK24 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt V5DHK24.

Idź do sklepu internetowego

Kortslutningsskinne af aluminium

Fast kuglehovedklemme (KKH 20 FS) på jordsiden.

4 Produkty

Nr kat. VNRLBXU KS SQ A NS VNRLBXU

GTIN / EAN 4013364450868, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Dane techniczne

Anvendelse	NS
Montageenhed	SQ
Placering af montageenhed (I_H )	175 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	90 kA
Maks. kortslutningsstrøm I_k1 s	64 kA
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Anvendelse	NS
Montageenhed	SQ
Placering af montageenhed (I_H )	175 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	90 kA
Maks. kortslutningsstrøm I_k1 s	64 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Aluminium
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Produkt VNRLBXU został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VNRLBXU.

Idź do sklepu internetowego

Nr kat. VP33XYL KS SK A NS VP33XYL

GTIN / EAN 4013364450875, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Dane techniczne

Anvendelse	NS
Montageenhed	SK
Placering af montageenhed (I_H )	175 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	90 kA
Maks. kortslutningsstrøm I_k1 s	64 kA
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Anvendelse	NS
Montageenhed	SK
Placering af montageenhed (I_H )	175 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	90 kA
Maks. kortslutningsstrøm I_k1 s	64 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Aluminium
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Produkt VP33XYL został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VP33XYL.

Idź do sklepu internetowego

Nr kat. VSJ3Y6N KSX SQ A MS VSJ3Y6N

GTIN / EAN 4013364461994, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Dane techniczne

Anvendelse	MS
Montageenhed	SQ
Placering af montageenhed (I_H )	675 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	60 kA
Maks. kortslutningsstrøm I_k1 s	60 kA
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Anvendelse	MS
Montageenhed	SQ
Placering af montageenhed (I_H )	675 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	60 kA
Maks. kortslutningsstrøm I_k1 s	60 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Aluminium
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Produkt VSJ3Y6N został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VSJ3Y6N.

Idź do sklepu internetowego

Nr kat. VANH53Y KSX SK A MS VANH53Y

GTIN / EAN 4013364461987, Nr taryfy celnej (EU): 85359000, Waga brutto: 10.00 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Dane techniczne

Anvendelse	MS
Montageenhed	SK
Placering af montageenhed (I_H )	675 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	60 kA
Maks. kortslutningsstrøm I_k1 s	60 kA
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Anvendelse	MS
Montageenhed	SK
Placering af montageenhed (I_H )	675 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	60 kA
Maks. kortslutningsstrøm I_k1 s	60 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Aluminium
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Produkt VANH53Y został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt VANH53Y.

Idź do sklepu internetowego
