DEHNbloc Maxi 1 CI 440 / 760 FM

Gnistgabsbaseret lynstrømsafleder med indbygget, lynstrømsbærende for-sikring i en kompakt indkapsling
Særligt høj lynstrømsafledeevne på 35 kA (10/350 µs)
Lav restspænding (inklusiv for-sikring)
Høj følgestrømsslukkeevne og -begrænsning pga. RADAX-Flow-teknologi
Koordinerbar med andre afledere i Red/Line-produktserien
Funktions-/fejlindikation ved grøn/rød markering

Szczegóły

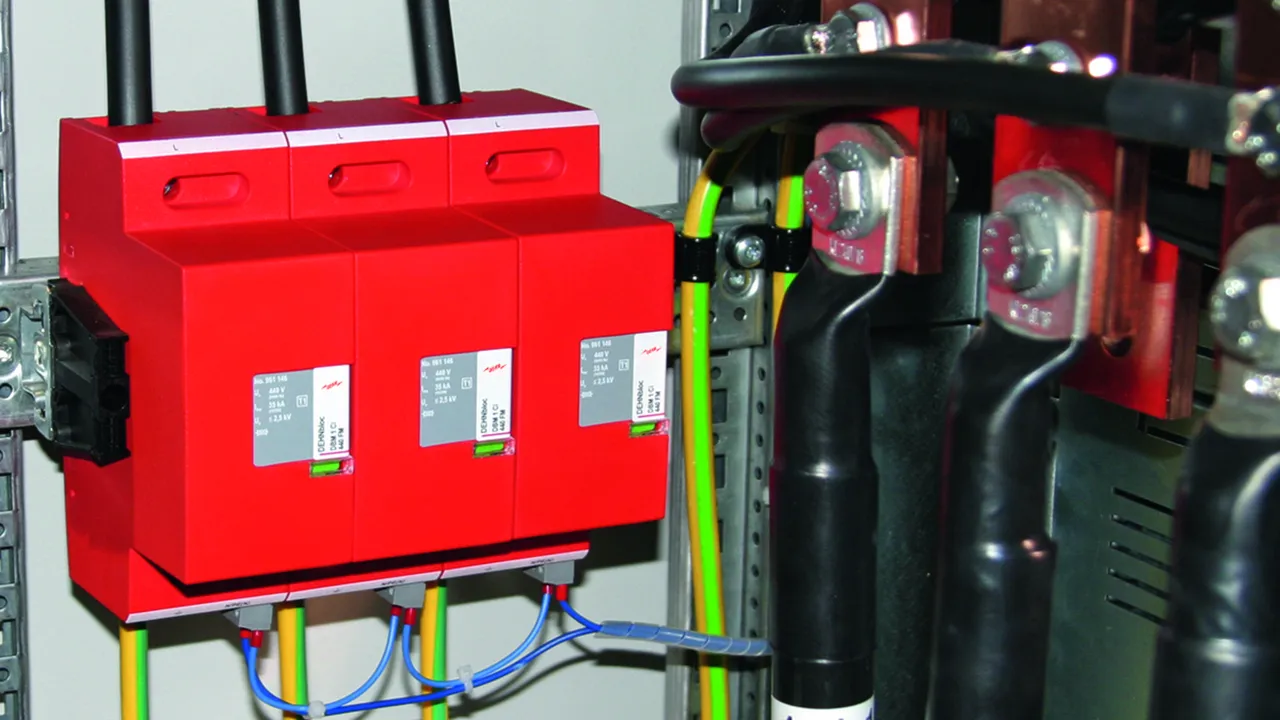

Fleksibel installation ved brug af montagebeslag.

lorem ipsum — Fleksibel installation ved brug af montagebeslag.

DEHNbloc Maxi 1 CI 440 FM

Koordinerbar, 1-polet lynstrømsafleder med indbygget for-sikring til 400 / 690 V TN-systemer og 400 V IT-systemer; med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Produkt

Nr kat. 961146 DBM 1 CI 440 FM

GTIN / EAN 4013364250062, Nr taryfy celnej (EU): 85363090, Waga brutto: 1175.20 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNbloc Maxi 1 CI 440 FM
Enpolet, koordineret lynstrømsafleder, bredde 3TE
med integreret aflederbackupsikring
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 440 V AC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 35 kA
Følgestrømsslukkeevne op til 50 kAeff:
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DBM 1 CI 440 FM
artikelnr.: 961146
eller tilsvarende

Certyfikaty

Circuit Interruption (przerwanie obwodu)

Ograniczniki przepięć oznaczone tym symbolem posiadają wbudowany bezpiecznik. Oznacza to oszczędność miejsca, niższe koszty montażu, skrócenie czasu montażu, krótsze kable połączeniowe. Wbudowany bezpiecznik występuje w produktach z rodziny DEHNvenCI, DEHNbloc Maxi S, DEHNguard … CI oraz V(A) NH.

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Restspænding (U_P )	≤ 2,5 kV
Max. overstrømsbeskyttelse	Ikke nødvending
FM-kontakt / kontaktform	Skifteekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	400 / 690 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Specifik energi (W/R)	306,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 35 A gG sikring op til 50 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	Ikke nødvending
Midlertidig overspænding (TOV) (U_T) – karakteristik	760 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N/PE(N)) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L, N/PE(N)) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715 eller montageplade (Ved brug af de to medleverede montagebeslag)
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
FM-kontakt / kontaktform	Skifteekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Supplerende data:	--------------------
– Mærkeafledestødstrøm (8/20 µs) (I_n )	35 kA

Produkt 961146 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961146.

Idź do sklepu internetowego

DEHNbloc Maxi 1 CI 760 FM

Koordinerbar, 1-polet lynstrømsafleder med indbygget for-sikring til 690 V TN / IT systemer; med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Produkt

Nr kat. 961176 DBM 1 CI 760 FM

GTIN / EAN 4013364250123, Nr taryfy celnej (EU): 85363090, Waga brutto: 1170.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNbloc Maxi 1 CI 760 FM
Enpolet, koordineret lynstrømsafleder, bredde 3TE
med integreret aflederbackupsikring
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 760 V AC
Beskyttelsesniveau: <= 4 kV
Lynimpulsstrøm (10/350): 35 kA
Følgestrømsslukkeevne op til 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DBM 1 CI 760 FM
artikelnr.: 961176
eller tilsvarende

Certyfikaty

Circuit Interruption (przerwanie obwodu)

Funkcja falochronu

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	760 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Restspænding (U_P )	≤ 4 kV
Max. overstrømsbeskyttelse	Ikke påkrævet
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	690 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	760 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Specifik energi (W/R)	306,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	35 kA
Restspænding (U_P )	≤ 4 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	1320 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N/PE(N)) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L, N/PE(N)) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715 eller montageplade (ved brug af de to medleverede montagebeslag)
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Supplerende data:	--------------------
– Mærkeafledestødstrøm (8/20 µs) (I_n )	35 kA
