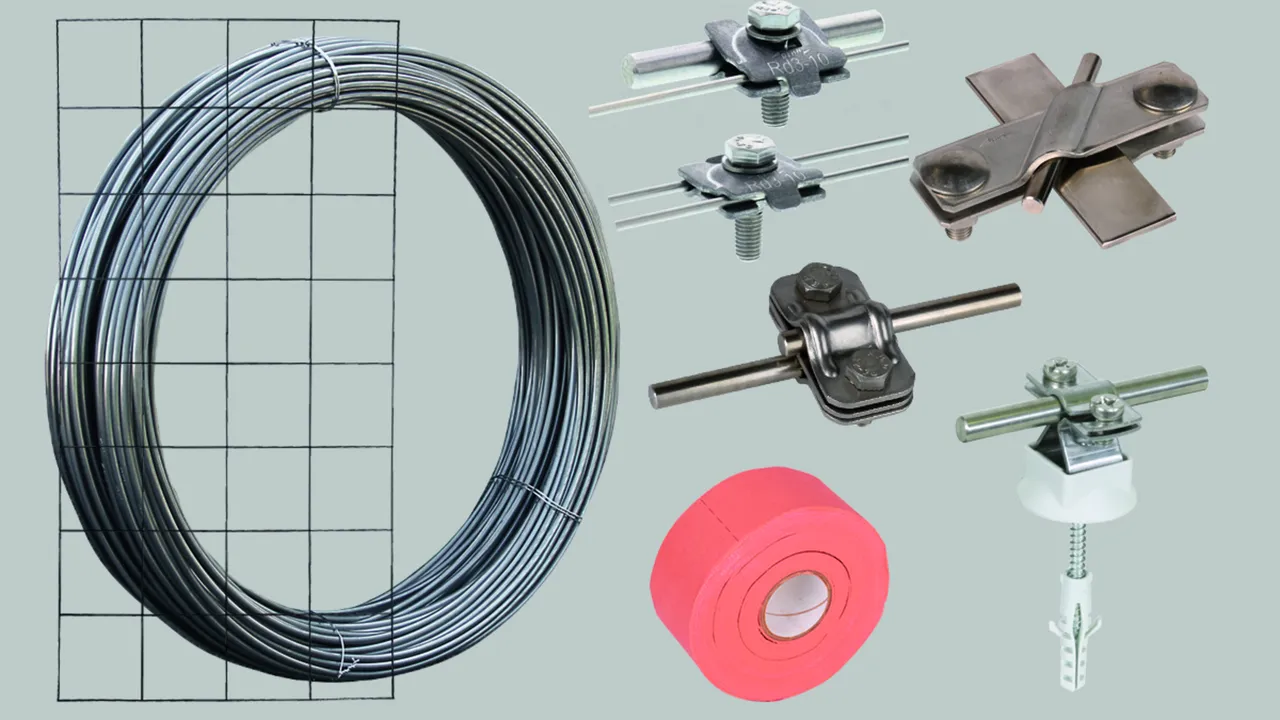

Potentialstyring

Armeringsnet til beskyttelse imod skridtspænding

Følger VDE/ABB-vejledning "Lynbeskyttelse af shelters".

Ved en overlappende placering af gittermåtterne skal der for hver gittermåtte benyttes ca. 6 forbindelsesklemmer (med korrosionsbeskyttelsesbånd varenr. 556 125).
Mere nøjagtige data fremgår af monteringsvejledningen.

Bemærk:
Gittermåtterne er bejdsede og passiverede iht. kravene i DIN VDE 0151.

1 Produkt

Nr kat. 618214 GMA 250 2000X1000X4 V4A

GTIN / EAN 4013364322950, Nr taryfy celnej (EU): 73141400, Waga brutto: 2.00 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Gittermåtte til beskyttelse mod skridtspænding
i overensstemmelse med VDE/ABB-vejledning
"Lynbeskyttelse af shelters",
følger normativer iht.
DIN VDE 0151, bejdset og passiveret
Materiale: Rustfrit (V4A)
Mål: 2000 x 1000 x 4 mm
Maskebredde: 250 mm

fabrikat: DEHN
Type: GMA 250 2000X1000X4 V4A
artikelnr.: 618214
eller tilsvarende



Dane techniczne

Materiale Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Mål (l x b x t) 2000 x 1000 x 4 mm
Maskebredde 250 mm

Produkt 618214 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 618214.

Idź do sklepu internetowego

Forbindingsklemme til armeringsnet

Forbindingsklemme til forbindelse af armeringsnet til eksempelvis jordingsanlæg.

2 Produkty

Nr kat. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN / EAN 4013364385306, Nr taryfy celnej (EU): 85359000, Waga brutto: 52.08 g, Jednostka opakowaniowa: 50.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Forbindelsesklemme til forbindelse af gittermåtter
eller til tilslutning af gittermåtter til jordingsanlæg
med M8-skrue
Materiale: Rustfrit (V4A)
Klemmeområde (rund): 3-10 mm
Tilslutning (massiv/flertrådet): 16 mm2
Lynstødstrømsbæreevne (10/350 µs): 25 kA
Standard: i overensstemmelse med DIN EN 62561-1

fabrikat: DEHN
Type: MMVK 3.5 8.10 SKM8X30 V4A
artikelnr.: 540271
eller tilsvarende

Certyfikaty



Dane techniczne

Materiale Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Klemmeområde (rund) 3-10 mm
Tilslutning (massiv/flertrådet) 16 mm2
Lynstødstrømsbæreevne (10/350 µs) 25 kA
Standard i overensstemmelse med DIN EN 62561-1

Produkt 540271 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 540271.

Idź do sklepu internetowego

Nr kat. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN / EAN 4013364320536, Nr taryfy celnej (EU): 85359000, Waga brutto: 99.56 g, Jednostka opakowaniowa: 50.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Forbindelsesklemme til forbindelse af gittermåtter
eller til tilslutning af gittermåtter til jordingsanlæg
med skrue M8 og fortandet låsemøtrik.
Materiale: Rustfrit (V4A)
Klemmeområde (rund / rund): 8-10 / 3-4 mm
Klemmeområde (rund / rund): 3-4 / 3-4 mm
Tilslutning (massiv/flertrådet): 4-50 mm2
Lynstødstrømsbæreevne (10/350 µs): 25 kA
Standard: Efter DIN/EN 62561-1

fabrikat: DEHN
Type: UEK 8.10 AQ3/4 M8 V4A
artikelnr.: 540270
eller tilsvarende



Dane techniczne

Materiale Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Klemmeområde (rund / rund) 8-10 / 3-4 mm
Klemmeområde (rund / rund) 3-4 / 3-4 mm
Tilslutning (massiv/flertrådet) 4-50 mm2
Lynstødstrømsbæreevne (10/350 µs) 25 kA
Standard Efter DIN/EN 62561-1

Produkt 540270 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 540270.

Idź do sklepu internetowego
