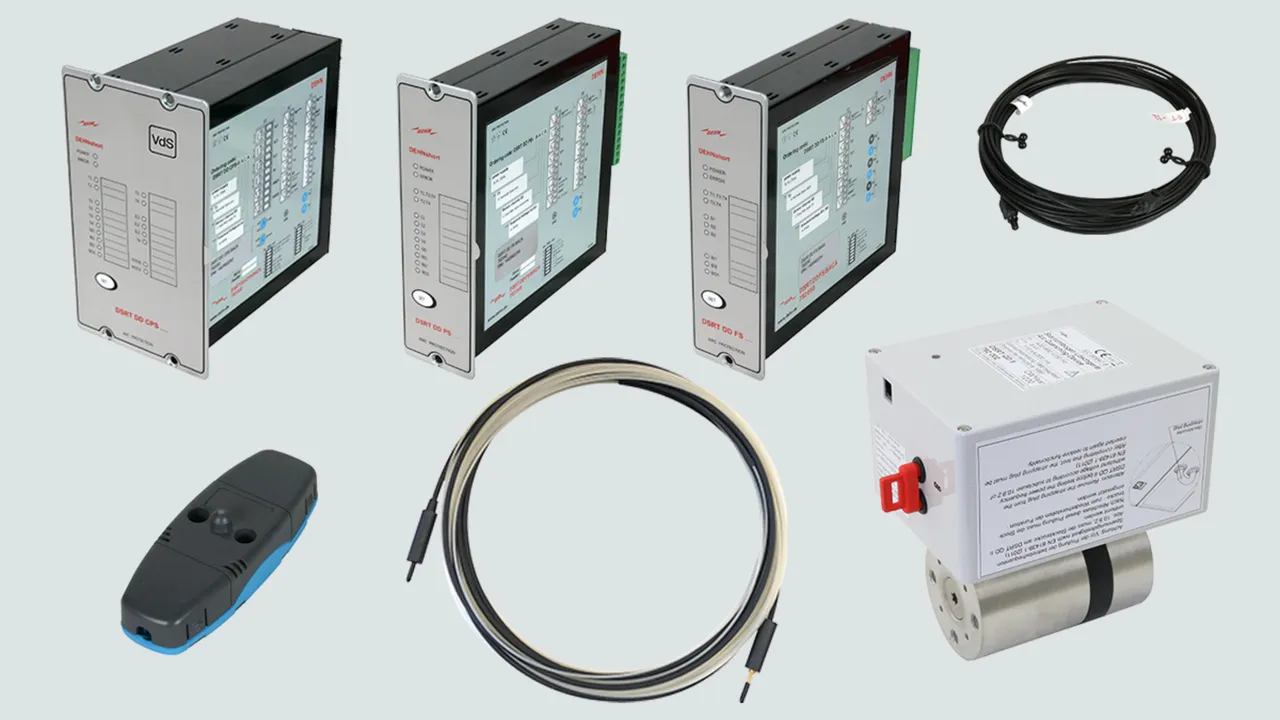

Aktiv lysbuebeskyttelse DEHNshort

  • Person-, anlægs- og anlægsfunktionsbeskyttelse iht. DIN EN 61439-2, tillæg 1 (IEC/TR 61641 udg. 3, 2014)
  • Indsats i lavspændings-koblingsenhedskombinationer iht. DIN EN 61439-2 efter integrationskontroller iht. DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
  • Optimal driftssikkerhed for anlægget
  • Modulært systemdesign
  • Systemstatussen angives foran på anlægget

Szczegóły

Indbygget beskyttelsesstrømomformer
lorem ipsum
Indbyggede lyssensorer
lorem ipsum
Principskema
lorem ipsum
Detektionskomponenter i døren
lorem ipsum

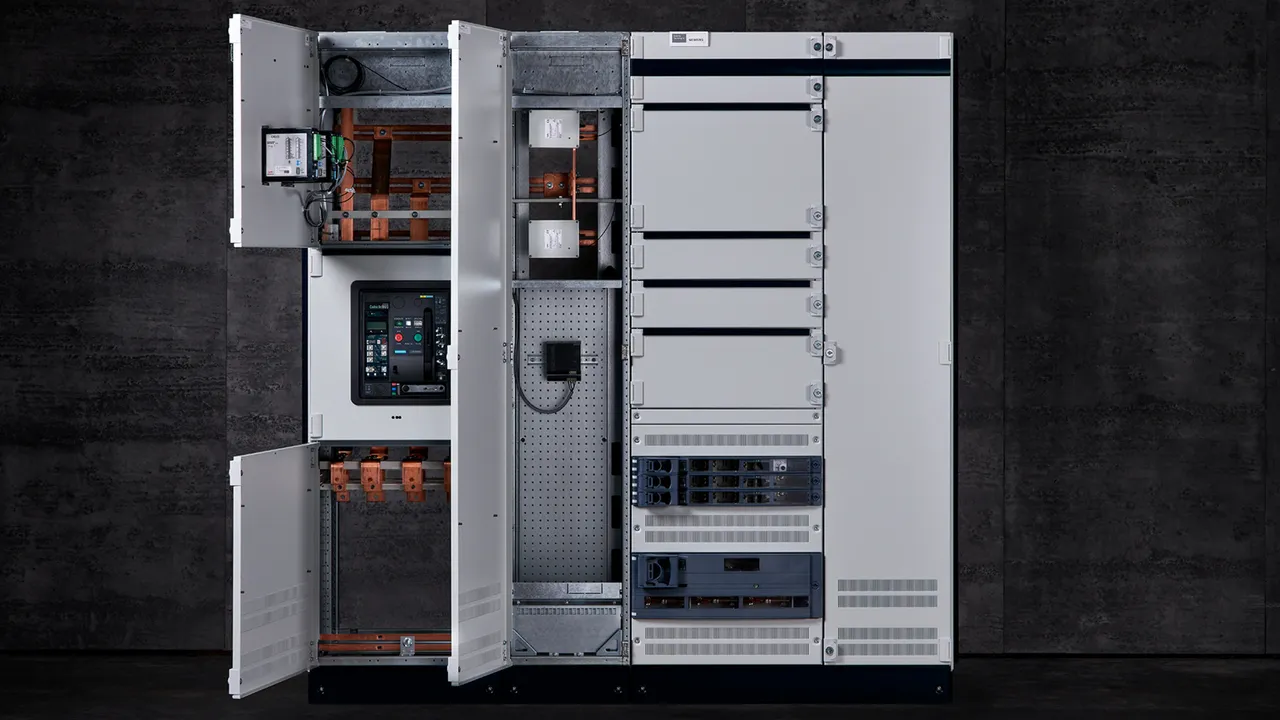

Kortslutningspatroner i monteret tilstand
lorem ipsum

Detektionskomponent (strøm + lys)

Detektionskomponent DSRT DD CPS .... til detektering af strøm og lys (punktsensorer DSRT PS) inkl. udgang til tilslutning af to kortslutningspatroner DSRT QD II.

2 Produkty

Nr kat. 782030 DSRT DD CPS BACA

GTIN / EAN 4013364245792, Nr taryfy celnej (EU): 85364900, Waga brutto: 1.48 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



fabrikat: DEHN
Type: DSRT DD CPS BACA
artikelnr.: 782030
eller tilsvarende

Certyfikaty



Dane techniczne

Min. / max. spænding (UN ) 18-72 V DC
Tid for slukning af lysbue (tmtA ) < 3-4 ms med DSRT QD II
Beskyttelsesgrad (forside) IP 50
Beskyttelsesgrad (bagside) IP 20
Dimensioner (frontplade) (h x b ) 177 x 102 mm
Monteringsdimensioner (h x b x d) 157 x 82 x 164 mm
Sensorindgange S1, S2, S3, S4 (3 sensorer (DSRT PS) kan tilsluttes pr. kanal)
Strømindgange 1 A / 5 A (IL1, IL2, IL3, Io)
Binære indgange 24 V DC, 3 mA (BI1, BI2)
Udkoblingsrelæ Op til 250 V AC/DC 5 A (T1, T2, T3, T4)
Højhastighedsudgange Op til 250 V AC/DC 2 A (HS01, HS02)
Udgange til kortslutningsenhed Fiberoptisk kabel (min. 43 mA) (2x TX)
Binær udgang 24 V DC 20 mA (B01)
Driftstemperatur (TU ) –35 °C ... +70 °C
Udkoblingstid for relæ 7 ms
Udkoblingstid HSO < 2 ms
Udkoblingstid TX < 2 ms
Godkendelser VdS

Produkt 782030 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782030.

Idź do sklepu internetowego

Nr kat. 782031 DSRT DD CPS AACA

GTIN / EAN 4013364245815, Nr taryfy celnej (EU): 85364900, Waga brutto: 1.48 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe


Frekvens: 50 / 60 Hz

fabrikat: DEHN
Type: DSRT DD CPS AACA
artikelnr.: 782031
eller tilsvarende

Certyfikaty



Dane techniczne

Min. / max. spænding (UN ) 80-265 V AC
Frekvens 50 / 60 Hz
Tid for slukning af lysbue (tmtA ) < 3-4 ms med DSRT QD II
Beskyttelsesgrad (forside) IP 50
Beskyttelsesgrad (bagside) IP 20
Dimensioner (frontplade) (h x b ) 177 x 102 mm
Monteringsdimensioner (h x b x d) 157 x 82 x 164 mm
Sensorindgange S1, S2, S3, S4 (3 sensorer (DSRT PS) kan tilsluttes pr. kanal)
Strømindgange 1 A / 5 A (IL1, IL2, IL3, Io)
Binære indgange 24 V DC, 3 mA (BI1, BI2)
Udkoblingsrelæ Op til 250 V AC/DC 5 A (T1, T2, T3, T4)
Højhastighedsudgange Op til 250 V AC/DC 2 A (HS01, HS02)
Udgange til kortslutningsenhed Fiberoptisk kabel (min. 43 mA) (2x TX)
Binær udgang 24 V DC 20 mA (B01)
Driftstemperatur (TU ) –35 °C ... +70 °C
Udkoblingstid for relæ 7 ms
Udkoblingstid HSO < 2 ms
Udkoblingstid TX < 2 ms
Godkendelser VdS

Produkt 782031 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782031.

Idź do sklepu internetowego

Detektionskomponent (optoelektronisk sensor)

Detektionskomponent DSRT DD PS .... til detektering af lys (punktsensorer DSRT PS) inkl. udgang til tilslutning af to kortslutningspatroner DSRT QD II.

2 Produkty

Nr kat. 782040 DSRT DD PS BACA

GTIN / EAN 4013364245822, Nr taryfy celnej (EU): 85364900, Waga brutto: 953.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



fabrikat: DEHN
Type: DSRT DD PS BACA
artikelnr.: 782040
eller tilsvarende

Certyfikaty



Dane techniczne

Min. / max. spænding (UN ) 18-72 V DC
Tid for slukning af lysbue (tmtA ) < 3-4 ms med DSRT QD II
Beskyttelsesgrad (forside) IP 50
Beskyttelsesgrad (bagside) IP 20
Dimensioner (frontplade) (h x b ) 177 x 52 mm
Monteringsdimensioner (h x b x d) 157 x 45 x 164 mm
Sensorindgange S1, S2, S3, S4 (3 sensorer (DSRT PS) kan tilsluttes pr. kanal)
Binære indgange 24 V DC, 3 mA (BI1, BI2)
Udkoblingsrelæ Op til 250 V AC/DC 5 A (T1, T2, T3, T4)
Udgange til kortslutningsenhed Fiberoptisk kabel (min. 43 mA) (2x TX)
Binær udgang 24 V DC 20 mA (B01)
Driftstemperatur (TU ) –35 °C ... +70 °C
Udkoblingstid for relæ 7 ms
Udkoblingstid TX < 2 ms
Godkendelser VdS

Produkt 782040 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782040.

Idź do sklepu internetowego

Nr kat. 782041 DSRT DD PS AACA

GTIN / EAN 4013364245839, Nr taryfy celnej (EU): 85364900, Waga brutto: 953.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe


Frekvens: 50 / 60 Hz

fabrikat: DEHN
Type: DSRT DD PS AACA
artikelnr.: 782041
eller tilsvarende

Certyfikaty



Dane techniczne

Min. / max. spænding (UN ) 80-265 V AC
Frekvens 50 / 60 Hz
Tid for slukning af lysbue (tmtA ) < 3-4 ms med DSRT QD II
Beskyttelsesgrad (forside) IP 50
Beskyttelsesgrad (bagside) IP 20
Dimensioner (frontplade) (h x b ) 177 x 52 mm
Monteringsdimensioner (h x b x d) 157 x 45 x 164 mm
Sensorindgange S1, S2, S3, S4 (3 sensorer (DSRT PS) kan tilsluttes pr. kanal)
Binære indgange 24 V DC, 3 mA (BI1, BI2)
Udkoblingsrelæ Op til 250 V AC/DC 5 A (T1, T2, T3, T4)
Udgange til kortslutningsenhed Fiberoptisk kabel (min. 43 mA) (2x TX)
Binær udgang 24 V DC 20 mA (B01)
Driftstemperatur (TU ) –35 °C ... +70 °C
Udkoblingstid for relæ 7 ms
Udkoblingstid TX < 2 ms
Godkendelser VdS

Produkt 782041 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782041.

Idź do sklepu internetowego

Detektionskomponent (fiberoptisk sensor)

Detektionskomponent DSRT DD FS .... til lysgenkendelse (fiberoptisk sensor DSRT FS).

2 Produkty

Nr kat. 782050 DSRT DD FS BAAA

GTIN / EAN 4013364245846, Nr taryfy celnej (EU): 85364900, Waga brutto: 1020.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



fabrikat: DEHN
Type: DSRT DD FS BAAA
artikelnr.: 782050
eller tilsvarende

Certyfikaty



Dane techniczne

Min. / max. spænding (UN ) 18-72 V DC
Tid for slukning af lysbue (tmtA ) < 3-4 ms med DSRT QD II
Beskyttelsesgrad (forside) IP 50
Beskyttelsesgrad (bagside) IP 20
Dimensioner (frontplade) (h x b ) 177 x 52 mm
Monteringsdimensioner (h x b x d) 157 x 45 x 164 mm
Sensorindgange S1, S2, S3 (1 fiberoptisk sensor (DSRT FS) kan tilsluttes pr. kanal)
Binære indgange 24 V DC, 3 mA (BI1, BI2)
Udkoblingsrelæ Op til 250 V AC/DC 5 A (T1, T2, T3, T4)
Binær udgang 24 V DC 20 mA (B01)
Driftstemperatur (TU ) –35 °C ... +70 °C
Udkoblingstid for relæ 7 ms
Godkendelser VdS

Produkt 782050 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782050.

Idź do sklepu internetowego

Nr kat. 782051 DSRT DD FS AAAA

GTIN / EAN 4013364245853, Nr taryfy celnej (EU): 85364900, Waga brutto: 1020.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe


Frekvens: 50 / 60 Hz

fabrikat: DEHN
Type: DSRT DD FS AAAA
artikelnr.: 782051
eller tilsvarende

Certyfikaty



Dane techniczne

Min. / max. spænding (UN ) 80-265 V AC
Frekvens 50 / 60 Hz
Tid for slukning af lysbue (tmtA ) < 3-4 ms med DSRT QD II
Beskyttelsesgrad (forside) IP 50
Beskyttelsesgrad (bagside) IP 20
Dimensioner (frontplade) (h x b ) 177 x 52 mm
Monteringsdimensioner (h x b x d) 157 x 45 x 164 mm
Sensorindgange S1, S2, S3 (1 fiberoptisk sensor (DSRT FS) kan tilsluttes pr. kanal)
Binære indgange 24 V DC, 3 mA (BI1, BI2)
Udkoblingsrelæ Op til 250 V AC/DC 5 A (T1, T2, T3, T4)
Binær udgang 24 V DC 20 mA (B01)
Driftstemperatur (TU ) –35 °C ... +70 °C
Udkoblingstid for relæ 7 ms
Godkendelser VdS

Produkt 782051 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782051.

Idź do sklepu internetowego

Kortslutningspatron QD II

Kortslutningspatron til tilslutning til detektionskomponenterne DSRT DD CPS og DSRT DD PS.

1 Produkt

Nr kat. 782002 DSRT QD II

GTIN / EAN 4013364312562, Nr taryfy celnej (EU): 85363090, Waga brutto: 5.23 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Kortslutningsenhed
Kortslutningsenhed til slukning af lysbuen med
tofaset tilslutning til hovedsamleskinnesystemet.
Stødspændingsbæreevne Ipk: 242 kA
Modstandsdygtighed ved kortslutningsstødstrøm Icw: 110 kA / 300 ms
Nominel driftsspænding: 690 V / AC
Frekvens: 50 / 60 Hz

fabrikat: DEHN
Type: DSRT QD II
artikelnr.: 782002
eller tilsvarende

Certyfikaty



Dane techniczne

Standard IEC 60947-9-1:2019
Driftsspænding (Ue ) 400-690 V AC
Modstandsdygtighed ved kortslutningsstrøm (Icw ) 110 kA, 300 ms
Modstandsdygtighed ved kortslutningsstødstrøm (Ipk ) 242 kA
Dimensioner (h x b x d) 177 x 120 x 180 mm
Systemkonfiguration TN, TT, IT
Beskyttelsesgrad IP 00
Godkendelser VdS

Produkt 782002 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782002.

Idź do sklepu internetowego

Fiberoptisk kabel LWL

Seriefremstillet lysleder til forbindelse mellem detektionskomponenterne DSRT DD CPS, DSRT DD PS og kortslutningspatronerne DSRT QD II.
1 sæt = 2 stk.

4 Produkty

Nr kat. 782020 DSRT LWL 0.75

GTIN / EAN 4013364236509, Nr taryfy celnej (EU): 85447000, Waga brutto: 10.00 g/PAK, Jednostka opakowaniowa: 1.00 PAK

Rysunki

Informacje dodatkowe

Seriefremstillet lysleder 0,75 m
Seriefremstillet lysleder til forbindelse
mellem detektionskomponenterne DSRT DD CPS, DSRT DD PS
og kortslutningspatron DSRT QD II eller mellem
fiberoptisk converter DSRT LWL U
og kortslutningspatron DSRT QD II
Længde: 0,75m

fabrikat: DEHN
Type: DSRT LWL 0.75
artikelnr.: 782020
eller tilsvarende

Certyfikaty



Dane techniczne

Længde 0,75 m
Diameter 2,2 mm
Godkendelser VdS

Produkt 782020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782020.

Idź do sklepu internetowego

Nr kat. 782022 DSRT LWL 2.00

GTIN / EAN 4013364236516, Nr taryfy celnej (EU): 85447000, Waga brutto: 20.00 g/PAK, Jednostka opakowaniowa: 1.00 PAK

Rysunki

Informacje dodatkowe

Seriefremstillet lysleder 2,00 m
Seriefremstillet lysleder til forbindelse
mellem detektionskomponenterne DSRT DD CPS, DSRT DD PS
og kortslutningspatron DSRT QD II eller mellem
fiberoptisk converter DSRT LWL U
og kortslutningspatron DSRT QD II
Længde: 2,00m

fabrikat: DEHN
Type: DSRT LWL 2.00
artikelnr.: 782022
eller tilsvarende

Certyfikaty



Dane techniczne

Længde 2 m
Diameter 2,2 mm
Godkendelser VdS

Produkt 782022 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782022.

Idź do sklepu internetowego

Nr kat. 782024 DSRT LWL 4.00

GTIN / EAN 4013364237193, Nr taryfy celnej (EU): 85447000, Waga brutto: 36.00 g/PAK, Jednostka opakowaniowa: 1.00 PAK

Rysunki

Informacje dodatkowe

Seriefremstillet lysleder 4,00 m
Seriefremstillet lysleder til forbindelse
mellem detektionskomponenterne DSRT DD CPS, DSRT DD PS
og kortslutningspatron DSRT QD II eller mellem
fiberoptisk converter DSRT LWL U
og kortslutningspatron DSRT QD II
Længde: 4,00m

fabrikat: DEHN
Type: DSRT LWL 4.00
artikelnr.: 782024
eller tilsvarende

Certyfikaty



Dane techniczne

Længde 4 m
Diameter 2,2 mm
Godkendelser VdS

Produkt 782024 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782024.

Idź do sklepu internetowego

Nr kat. 782028 DSRT LWL 8.00

GTIN / EAN 4013364237223, Nr taryfy celnej (EU): 85447000, Waga brutto: 66.00 g/PAK, Jednostka opakowaniowa: 1.00 PAK

Rysunki

Informacje dodatkowe

Seriefremstillet lysleder 8,00 m
Seriefremstillet lysleder til forbindelse
mellem detektionskomponenterne DSRT DD CPS, DSRT DD PS
og kortslutningspatron DSRT QD II eller mellem
fiberoptisk converter DSRT LWL U
og kortslutningspatron DSRT QD II
Længde: 8,00m

fabrikat: DEHN
Type: DSRT LWL 8.00
artikelnr.: 782028
eller tilsvarende

Certyfikaty



Dane techniczne

Længde 8 m
Diameter 2,2 mm
Godkendelser VdS

Produkt 782028 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782028.

Idź do sklepu internetowego

Optoelektronisk sensor

Optoelektronisk sensor DSRT PS til detektion af lysbuer. Serieforbindelse af op til 3 sensorer ved hver sensorindgang i DSRT DD CPS- og DSRT DD PS-komponenter.

1 Produkt

Nr kat. 782060 DSRT PS

GTIN / EAN 4013364245860, Nr taryfy celnej (EU): 85364900, Waga brutto: 32.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



fabrikat: DEHN
Type: DSRT PS
artikelnr.: 782060
eller tilsvarende

Certyfikaty



Dane techniczne

Dimensioner (l x b x h) 90 x 32,8 x 19,5 mm
Befæstigelsesåbninger 2x 3,2 mm
Nedre aktiverings-grænseværdi (Iparc ) 5 kA
Detektionsradius 90° (180°)
Max. afstand til lysbue 2 m (0,5 m)
Sensormontering 2 ledere og afskærmning
Specificering af sensorkabel Snoet lederpar, 0,75 mm², skærmet
Max. længde af kabel til sensorer 100 m
Beskyttelsesgrad IP 60
Driftstemperatur (TU ) –20 °C ... +85 °C
Godkendelser VdS

Produkt 782060 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782060.

Idź do sklepu internetowego

Fiberoptisk sensor

Fiberoptisk sensor DSRT FS til detektion af lysbuer. Forbindelse af 1 sensor ved hver sensorindgang i DSRT DD FS-komponenter.

5 Produkty

Nr kat. 782077 DSRT FS 8 1.5

GTIN / EAN 4013364273375, Nr taryfy celnej (EU): 90019000, Waga brutto: 142.59 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



fabrikat: DEHN
Type: DSRT FS 8 1.5
artikelnr.: 782077
eller tilsvarende

Certyfikaty



Dane techniczne

Sensorlængde 8 m
Aktiv sensorlængde 5 m
Diameter 1,2 mm
Bøjeradius 50 mm
Nedre aktiverings-grænseværdi (Iparc ) 5 kA
Detektionsradius 360°
Max. afstand til lysbue Max. 10 cm
Driftstemperatur (TU ) –5 °C ... +85 °C

Produkt 782077 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782077.

Idź do sklepu internetowego

Nr kat. 782081 DSRT FS 10 1.5

GTIN / EAN 4013364273344, Nr taryfy celnej (EU): 90019000, Waga brutto: 147.27 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



fabrikat: DEHN
Type: DSRT FS 10 1.5
artikelnr.: 782081
eller tilsvarende

Certyfikaty



Dane techniczne

Sensorlængde 10 m
Aktiv sensorlængde 7 m
Diameter 1,2 mm
Bøjeradius 50 mm
Nedre aktiverings-grænseværdi (Iparc ) 5 kA
Detektionsradius 360°
Max. afstand til lysbue Max. 10 cm
Driftstemperatur (TU ) –5 °C ... +85 °C

Produkt 782081 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782081.

Idź do sklepu internetowego

Nr kat. 782085 DSRT FS 12 1.5

GTIN / EAN 4013364273443, Nr taryfy celnej (EU): 90019000, Waga brutto: 150.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



fabrikat: DEHN
Type: DSRT FS 12 1.5
artikelnr.: 782085
eller tilsvarende

Certyfikaty



Dane techniczne

Sensorlængde 12 m
Aktiv sensorlængde 9 m
Diameter 1,2 mm
Bøjeradius 50 mm
Nedre aktiverings-grænseværdi (Iparc ) 5 kA
Detektionsradius 360°
Max. afstand til lysbue Max. 10 cm
Driftstemperatur (TU ) –5 °C ... +85 °C

Produkt 782085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782085.

Idź do sklepu internetowego

Nr kat. 782091 DSRT FS 15 1.5

GTIN / EAN 4013364273474, Nr taryfy celnej (EU): 90019000, Waga brutto: 156.67 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



fabrikat: DEHN
Type: DSRT FS 15 1.5
artikelnr.: 782091
eller tilsvarende

Certyfikaty



Dane techniczne

Sensorlængde 15 m
Aktiv sensorlængde 12 m
Diameter 1,2 mm
Bøjeradius 50 mm
Nedre aktiverings-grænseværdi (Iparc ) 5 kA
Detektionsradius 360°
Max. afstand til lysbue Max. 10 cm
Driftstemperatur (TU ) –5 °C ... +85 °C

Produkt 782091 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782091.

Idź do sklepu internetowego

Nr kat. 782092 DSRT FS 17 1.5

GTIN / EAN 4013364468092, Nr taryfy celnej (EU): 90019000, Waga brutto: 170.88 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Fiberoptisk sensor 17 m
Fiberoptisk sensor Speciel lyssensor
til detektering af lysbuens
lysemission.
Samlet længde: 17m

fabrikat: DEHN
Type: DSRT FS 17 1.5
artikelnr.: 782092
eller tilsvarende

Certyfikaty



Dane techniczne

Sensorlængde 17 m
Aktiv sensorlængde 14 m
Diameter 1,2 mm
Bøjeradius 50 mm
Nedre aktiverings-grænseværdi (Iparc ) 5 kA
Detektionsradius 360°
Max. afstand til lysbue Max. 10 cm
Driftstemperatur (TU ) –5 °C ... +85 °C

Produkt 782092 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 782092.

Idź do sklepu internetowego
Powrót na górę
