Nr kat. 972150 DG M DC ACI 1250 FM

GTIN / EAN 4013364530850, Nr taryfy celnej (EU): 85354000, Waga brutto: 652.76 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Overspændingsbeskyttelsesafleder type 2, DG M DC ACI 1250 FM
modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 6 delingsenheder
mekanisk funktions-/fejlvisning
Afleder type 2 iht. EN / IEC 61643-41,
bestående af kombination af kontakt og gnistgab.
Især til brug i DC-ladeanordninger op til 1250 V
Maks. driftsspænding (+ --> -): 1250 V DC
Nominel afledningsstrøm (8/20 µs): 10 kA
potentialfri fjernmeldekontakt som skiftekontakt.
Vibrations- og stødtestet iht. EN60068
Opfylder IEC 61851-23

fabrikat: DEHN
Type: DG M DC ACI 1250 FM
artikelnr.: 972150
eller tilsvarende

Certyfikaty

Technika ACI

Dalszy rozwój technologii CI – technika ACI – składa się z kombinacji przełącznika i iskiernika połączonej szeregowo z warystorem o dużej wytrzymałości, dzięki czemu można wyeliminować ewentualne błędy konfiguracyjne podczas doboru wartości bezpiecznika. Odporność na przepięcia dorywcze (TOV) i brak prądu upływu oznacza większą wytrzymałość, a mniejszy przekrój przewodów przyłączeniowych – łatwiejszy montaż. Ograniczniki przepięć z techniką ACI zapewniają maksymalne bezpieczeństwo i dostępność systemu.

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

SPD-klassifikation iht. EN 61643-41 / ... IEC 61643-41	Type 2 / Klasse II
Maks. driftsspænding DC [DC+ --> DC-] (U_C )	1250 V
Maks. konstant driftsspænding DC [(DC+/DC-) --> PE] (U_C )	625 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Maks. nominel afledningsstrøm (8/20 µs) (I_max )	20 kA
Restspænding [DC+ --> DC-] (U_P )	< 5 kV
Restspænding [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. kortslutningsbæreevne (I_SCCR )	5 kA
FM-kontakt / kontaktform	Skiftekontakt

SPD-klassifikation iht. EN 61643-41 / ... IEC 61643-41	Type 2 / Klasse II
Nominel spænding DC [DC+ --> DC-] (U_N )	1250 V
Nominel spænding DC [(DC+/DC-) --> PE] (U_N )	625 V
Maks. driftsspænding DC [DC+ --> DC-] (U_C )	1250 V
Maks. konstant driftsspænding DC [(DC+/DC-) --> PE] (U_C )	625 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Maks. nominel afledningsstrøm (8/20 µs) (I_max )	20 kA
Restspænding [DC+ --> DC-] (U_P )	< 5 kV
Restspænding [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. kortslutningsbæreevne (I_SCCR )	5 kA
Yderligere ekstern for-sikring nødvendig	Nej
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	6 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
	≤ 100 kA
– Ingen reaktion indtil 1250 V [(DC+/DC-) --> PE]	Ja

Produkt 972150 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972150.

Idź do sklepu internetowego

Nr kat. 972147 DG ME DC Y 1000 FM

GTIN / EAN 4013364519817, Nr taryfy celnej (EU): 85363030, Waga brutto: 530.49 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Kombiafleder type 1+2 DEHNguard ME DC Y 1000 FM
Trepolet, modulær, stikbar kombiafleder
til jævnstrømsanvendelser, bredde 4TE
mekanisk funktions-/fejlvisning
Afleder type 1+2 iht. EN 61643-11, Y-kobling
bestående af lækstrømfri Varistor-gasaflederteknologi.
DCD-afbryder, især egnet til brug i DC-strømkredse op til 1000 V

Maks. driftsspænding 1000 V DC
Lynimpulsstrøm 5 kA (10/350 µs)
Nominel afledningsstrøm 12,5 kA (8/20 µs)
potentialfri fjernmeldekontakt som skiftekontakt.
Vibrations- og stødtestet iht. EN60068

fabrikat: DEHN
Type: DG ME DC Y 1000 FM
artikelnr.: 972147
eller tilsvarende

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding DC (U_C )	1000 V
Lynstødstrøm (10/350 µs) (I_imp )	5 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding [DC+ --> DC-] (U_P )	< 3,75 kV
Restspænding [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. kortslutningsbæreevne (I_SCCR )	500 A / 170 ms
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Mærkespænding DC (U_N )	900 V
Max. driftsspænding DC (U_C )	1000 V
Lynstødstrøm (10/350 µs) (I_imp )	5 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding [DC+ --> DC-] (U_P )	< 3,75 kV
Restspænding [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. kortslutningsbæreevne (I_SCCR )	500 A / 170 ms
Midlertidig overspænding (TOV) [DC+ -> DC-] (U_T) – karakteristik	1000 V (U_TOV = U_C)
Midlertidig overspænding (TOV) [DC+/- -> PE] (U_T) – karakteristik	1000 V/10 sek. – modstandsdygtighed
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	4 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– Backupsikring til DC-batterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
– Ingen reaktion indtil 1250 V DC	Ja

Produkt 972147 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972147.

Idź do sklepu internetowego

Nr kat. 972110 DG SE DC 60

GTIN / EAN 4013364158504, Nr taryfy celnej (EU): 85363030, Waga brutto: 160.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNguard SE DC 60
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 0,5 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 60
artikelnr.: 972110
eller tilsvarende

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 0,5 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	48 V
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 0,5 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	70 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	120 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1,5 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Produkt 972110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972110.

Idź do sklepu internetowego

Nr kat. 972120 DG SE DC 242

GTIN / EAN 4013364158528, Nr taryfy celnej (EU): 85363030, Waga brutto: 170.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNguard SE DC 242
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 1,25 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energikoordination iht.
DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 242
artikelnr.: 972120
eller tilsvarende

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	242 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 1,25 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	220 V
Max. driftsspænding DC (U_C )	242 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 1,25 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	320 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	484 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Ja
– Max. driftsspænding AC (U_C )	255 V

Produkt 972120 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972120.

Idź do sklepu internetowego

Nr kat. 972130 DG SE DC 550

GTIN / EAN 4013364158627, Nr taryfy celnej (EU): 85363030, Waga brutto: 184.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNguard SE DC 550
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 550 V DC
Beskyttelsesniveau: <= 2,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 550
artikelnr.: 972130
eller tilsvarende

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	550 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2,0 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	500 V
Max. driftsspænding DC (U_C )	550 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2,0 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	726 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	1100 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Produkt 972130 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972130.

Idź do sklepu internetowego

Nr kat. 972140 DG SE DC 900

GTIN / EAN 4013364158641, Nr taryfy celnej (EU): 85363030, Waga brutto: 190.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNguard SE DC 900
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 900 V DC
Beskyttelsesniveau: <= 3,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 900
artikelnr.: 972140
eller tilsvarende

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	900 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3,0 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	80 A gPV

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	750 V
Max. driftsspænding DC (U_C )	900 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3,0 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	80 A gPV
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	1089 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	1800 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Produkt 972140 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972140.

Idź do sklepu internetowego

Nr kat. 972115 DG SE DC 60 FM

GTIN / EAN 4013364158511, Nr taryfy celnej (EU): 85363030, Waga brutto: 164.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNguard SE DC 60 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 0,5 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 60 FM
artikelnr.: 972115
eller tilsvarende

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 0,5 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	48 V
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 0,5 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	70 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	120 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Produkt 972115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972115.

Idź do sklepu internetowego

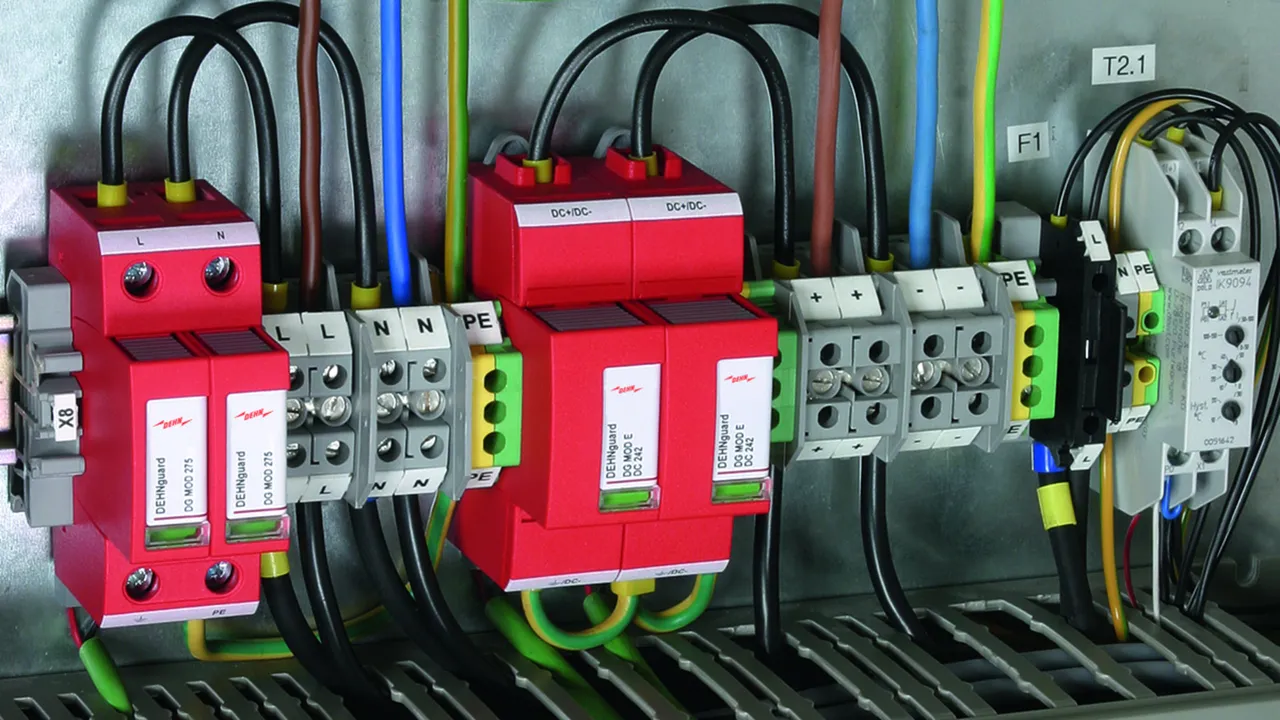

Nr kat. 972125 DG SE DC 242 FM

GTIN / EAN 4013364158610, Nr taryfy celnej (EU): 85363030, Waga brutto: 174.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNguard SE DC 242 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 1,25 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 242 FM
artikelnr.: 972125
eller tilsvarende

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	242 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 1,25 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	220 V
Max. driftsspænding DC (U_C )	242 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 1,25 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	320 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	484 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Ja
– Max. driftsspænding AC (U_C )	255 V

Produkt 972125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972125.

Idź do sklepu internetowego

Nr kat. 972135 DG SE DC 550 FM

GTIN / EAN 4013364158634, Nr taryfy celnej (EU): 85363030, Waga brutto: 189.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNguard SE DC 550 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 550 V DC
Beskyttelsesniveau: <= 2,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 550 FM
artikelnr.: 972135
eller tilsvarende

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	550 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2,0 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	500 V
Max. driftsspænding DC (U_C )	550 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2,0 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	726 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	1100 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Produkt 972135 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972135.

Idź do sklepu internetowego

Nr kat. 972145 DG SE DC 900 FM

GTIN / EAN 4013364158658, Nr taryfy celnej (EU): 85363030, Waga brutto: 194.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNguard SE DC 900 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 900 V DC
Beskyttelsesniveau: <= 3,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 900 FM
artikelnr.: 972145
eller tilsvarende

Certyfikaty

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

W przypadku stosowania ograniczników przepięć w instalacjach prądu stałego, gdzie nie występuje przejście przez zero, także należy zapewnić awaryjne rozłączenie. Technika DCD działa jak klin, który niezawodnie przerywa prąd stały, a tym samym zapobiega pożarom spowodowanym przez łuki przełączające DC. Ten symbol można znaleźć na wszystkich produktach z rodziny DEHNguard SE DC.

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	900 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3,0 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	80 A gPV
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	750 V
Max. driftsspænding DC (U_C )	900 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3,0 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	80 A gPV
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	1089 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	1800 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Produkt 972145 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 972145.

Idź do sklepu internetowego

DEHNguard SE DC ... (FM)

DEHNguard M DC ACI 1250 FM

Nr kat. 972150 DG M DC ACI 1250 FM

Nie masz uprawnień, by pobrać 972150m_D_EN.dxf

Technika ACI

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972150 został dodany do notatnika.

Do koszyka dodano produkt 972150.

DEHNguard ME DC ... FM

Nr kat. 972147 DG ME DC Y 1000 FM

Nie masz uprawnień, by pobrać 972147.stp

Nie masz uprawnień, by pobrać 972147.igs

Nie masz uprawnień, by pobrać 972147.jt

Nie masz uprawnień, by pobrać 972147.dwg

Nie masz uprawnień, by pobrać 972147m_E.dxf

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972147 został dodany do notatnika.

Do koszyka dodano produkt 972147.

DEHNguard SE DC ...

Nr kat. 972110 DG SE DC 60

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972110.wspak

Nie masz uprawnień, by pobrać DEHN.972110.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972110 został dodany do notatnika.

Do koszyka dodano produkt 972110.

Nr kat. 972120 DG SE DC 242

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972120.wspak

Nie masz uprawnień, by pobrać DEHN.972120.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972120 został dodany do notatnika.

Do koszyka dodano produkt 972120.

Nr kat. 972130 DG SE DC 550

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972130.wspak

Nie masz uprawnień, by pobrać DEHN.972130.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972130 został dodany do notatnika.

Do koszyka dodano produkt 972130.

Nr kat. 972140 DG SE DC 900

Nie masz uprawnień, by pobrać 972120.stp

Nie masz uprawnień, by pobrać 972120.igs

Nie masz uprawnień, by pobrać 972120.jt

Nie masz uprawnień, by pobrać 972120.dwg

Nie masz uprawnień, by pobrać 972110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972140.wspak

Nie masz uprawnień, by pobrać DEHN.972140.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972140 został dodany do notatnika.

Do koszyka dodano produkt 972140.

DEHNguard SE DC ... FM

Nr kat. 972115 DG SE DC 60 FM

Nie masz uprawnień, by pobrać 972125.stp

Nie masz uprawnień, by pobrać 972125.igs

Nie masz uprawnień, by pobrać 972125.jt

Nie masz uprawnień, by pobrać 972125.dwg

Nie masz uprawnień, by pobrać 972115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.972115.wspak

Nie masz uprawnień, by pobrać DEHN.972115.edz

Direct Current-Disconnection (rozłączenie obwodu prądu stałego)

Produkt 972115 został dodany do notatnika.

Do koszyka dodano produkt 972115.

Nr kat. 972125 DG SE DC 242 FM

Nie masz uprawnień, by pobrać 972125.stp

Nie masz uprawnień, by pobrać 972125.igs

Nie masz uprawnień, by pobrać 972125.jt

Nie masz uprawnień, by pobrać 972125.dwg
