Afladeudstyr

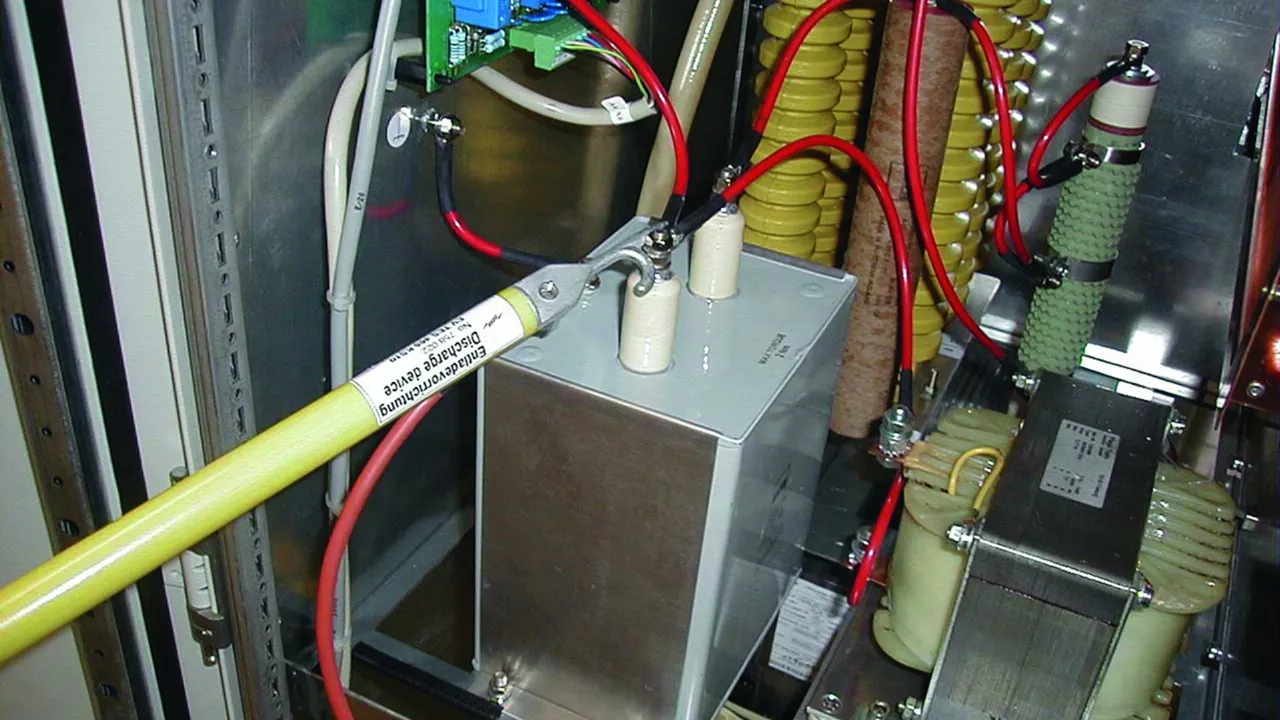

Til afledning af statiske ladninger
Forskellige tastespidser
Krogelektrode specielt til elektrofilteranlæg, til at gribe rund leder Ø12 ... 26,5 mm
Lederindføring i vandtæt kunststofkapsling med yderligere kinkbeskyttelse

Afladestang med håndtag og jordingsklemme med vingeskrue

1 Produkt

Nr kat. 758020 EV TES 465 EK

GTIN / EAN 4013364098992, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.44 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde	Op til 20 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde	Op til 20 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758020 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758020.

Idź do sklepu internetowego

Afladestang med håndtag og jordingstang med fjeder

1 Produkt

Nr kat. 758021 EV TES 465 EZ

GTIN / EAN 4013364099005, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.20 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde (rund / flad)	op til Ø16/op til 13 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde (rund / flad)	op til Ø16/op til 13 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758021 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758021.

Idź do sklepu internetowego

Afladestang med håndtag og kabelsko på jordsiden

Borehul Ø8,4mm og silikoneleder.

1 Produkt

Nr kat. 758022 EV TES 465 KS10

GTIN / EAN 4013364099012, Nr taryfy celnej (EU): 85369095, Waga brutto: 750.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Lederlængde	3500 mm
Ledertværsnit	10 mm²
Lederhylster	Rød silikoneleder
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	10 mm²
Lederhylster	Rød silikoneleder
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758022 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758022.

Idź do sklepu internetowego

Afladestang med jordingsklemme og vingeskrue

1 Produkt

Nr kat. 758001 EV TS 2000 EK

GTIN / EAN 4013364004030, Nr taryfy celnej (EU): 85369095, Waga brutto: 3.22 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde	Op til 20 mm
Materiale (tastespids)	Cu-legering/gal Sn

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde	Op til 20 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (tastespids)	Cu-legering/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758001 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758001.

Idź do sklepu internetowego

Afladestang med jordingstang med fjeder

1 Produkt

Nr kat. 758003 EV TS 2000 EZ

GTIN / EAN 4013364004047, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.95 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Dane techniczne

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde (rund / flad)	op til Ø16 mm /op til 13 mm
Materiale (tastespids)	Cu-legering/gal Sn
*) Test efter egne angivelser

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde (rund / flad)	op til Ø16 mm /op til 13 mm
Isolerevne af isoleringsrør (efter DIN VDE 0681-1)	75 kV
Max. afledestødstrøm (8/20 µs)*	50 kA
Anvendelse	Må ikke anvendes i nedbør
Materiale (tastespids)	Cu-legering/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør
*) Test efter egne angivelser

Produkt 758003 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758003.

Idź do sklepu internetowego

Afladestang med jordingsklemme med skruehåndtag

Til at gribe rund leder Ø12 ... 26,5mm i elektrofilteranlæg.

1 Produkt

Nr kat. 758015 EV EH 1725 EK

GTIN / EAN 4013364041608, Nr taryfy celnej (EU): 85369095, Waga brutto: 3.62 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Lederlængde	3500 mm
Ledertværsnit	25 mm²
Lederhylster	Transparent
Rørlængde	1500 mm
Samlet længde (l_G )	1725 mm
Klemmeområde	Op til 30 mm
Materiale (krogelektrode)	Bronze/gal Sn

Lederlængde	3500 mm
Ledertværsnit	25 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Tilslutningsdel i jordingsanlæg	Jordingsklemme type F 2, klemmeområde op til 30 mm
Rørlængde	1500 mm
Samlet længde (l_G )	1725 mm
Klemmeområde	Op til 30 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (krogelektrode)	Bronze/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758015 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758015.

Idź do sklepu internetowego

Afladestang med taste- og krogspids og kabelsko på jordsiden

Preskabelsko PK1 (fordrejningssikkert borehul Ø12,5mm).

1 Produkt

Nr kat. 758025 EV TES STK 1500 KS

GTIN / EAN 4013364127838, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.29 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758025 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758025.

Idź do sklepu internetowego

Afladestang med krogelektrode og kabelsko på jordsiden

Preskabelsko PK1 (fordrejningssikkert borehul Ø12,5mm).

1 Produkt

Nr kat. 758028 EV EHB 1600 SN7114

GTIN / EAN 4013364132450, Nr taryfy celnej (EU): 85369095, Waga brutto: 5.16 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Materiale (montagebøjle)	Rustfrit

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (montagebøjle)	Rustfrit
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Produkt 758028 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758028.

Idź do sklepu internetowego

Afladekæde med isolerede jordingsklemmer

1 Produkt

Nr kat. 758099 PAV 3+1 16 ZAK

GTIN / EAN 4013364287587, Nr taryfy celnej (EU): 85369095, Waga brutto: 3.21 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Dane techniczne

Lederlængde A / B / C	1750 mm
Lederlængde D	3200 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Klemmeområde	5-25 mm

Lederlængde A / B / C	1750 mm
Lederlængde D	3200 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Klemmeområde	5-25 mm
Farve (klemme A / B / C)	Sort ●
Farve (klemme D)	Rød ●
Mulige klemmebetjening	> 500
Max. tilladte mærkestrøm	10 A
Temperaturområde for montering	-30 °C ... +50 °C
Opbevaringstemperaturområde	-40 °C ... +70 °C
Lederudførelse	Fintrådet blank Cu-flet efter VDE 0295-6
Isoleringsniveau (lederkapsling)	Min. 10 kV/mm
Isoleringstykkelse	1,20 mm (gennemsnit)
Isolering	PVC TM2 efter HD21.1

Produkt 758099 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758099.

Idź do sklepu internetowego

Afladestang med håndtag, uden jordingsleder

1 Produkt

Nr kat. 758036 EV TES 465 SN7215

GTIN / EAN 4013364133884, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.35 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Skrue	M8 x 20 mm mm
Materiale (taste- og krogspids)	Zamak

Produkt 758036 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758036.

Idź do sklepu internetowego

Afladestang med tastespids, uden jordingsleder

1 Produkt

Nr kat. 758075 EV TS STK 1470

GTIN / EAN 4013364247789, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.75 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Rørlængde	1310 mm
Samlet længde (l_G )	1470 mm
Skrue	M8 x 20 mm mm
Materiale (tastespids)	Cu-legering/gal Sn

Produkt 758075 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758075.

Idź do sklepu internetowego

Afladestang med taste- og krogspids, uden jordingsleder

1 Produkt

Nr kat. 758085 EV TES STK 1500

GTIN / EAN 4013364247819, Nr taryfy celnej (EU): 85369095, Waga brutto: 1.42 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Skrue	M8 x 20 mm mm
Materiale (taste- og krogspids)	Zamak

Produkt 758085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758085.

Idź do sklepu internetowego

Afladestang med krogelektrode, uden jordingsleder

1 Produkt

Nr kat. 758095 EV EHB STK 1600

GTIN / EAN 4013364247826, Nr taryfy celnej (EU): 85369095, Waga brutto: 2.32 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Skrue	M8 x 20 mm mm
Materiale (montagebøjle)	Rustfrit

Produkt 758095 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 758095.

Idź do sklepu internetowego

Afladeudstyr

Afladestang med håndtag og jordingsklemme med vingeskrue

Nr kat. 758020 EV TES 465 EK

Produkt 758020 został dodany do notatnika.

Do koszyka dodano produkt 758020.

Afladestang med håndtag og jordingstang med fjeder

Nr kat. 758021 EV TES 465 EZ

Produkt 758021 został dodany do notatnika.

Do koszyka dodano produkt 758021.

Afladestang med håndtag og kabelsko på jordsiden

Nr kat. 758022 EV TES 465 KS10

Produkt 758022 został dodany do notatnika.

Do koszyka dodano produkt 758022.

Afladestang med jordingsklemme og vingeskrue

Nr kat. 758001 EV TS 2000 EK

Produkt 758001 został dodany do notatnika.

Do koszyka dodano produkt 758001.

Afladestang med jordingstang med fjeder

Nr kat. 758003 EV TS 2000 EZ

Produkt 758003 został dodany do notatnika.

Do koszyka dodano produkt 758003.

Afladestang med jordingsklemme med skruehåndtag

Nr kat. 758015 EV EH 1725 EK

Produkt 758015 został dodany do notatnika.

Do koszyka dodano produkt 758015.

Afladestang med taste- og krogspids og kabelsko på jordsiden

Nr kat. 758025 EV TES STK 1500 KS

Produkt 758025 został dodany do notatnika.

Do koszyka dodano produkt 758025.

Afladestang med krogelektrode og kabelsko på jordsiden

Nr kat. 758028 EV EHB 1600 SN7114

Produkt 758028 został dodany do notatnika.

Do koszyka dodano produkt 758028.

Afladekæde med isolerede jordingsklemmer

Nr kat. 758099 PAV 3+1 16 ZAK

Produkt 758099 został dodany do notatnika.

Do koszyka dodano produkt 758099.

Afladestang med håndtag, uden jordingsleder

Nr kat. 758036 EV TES 465 SN7215

Nie masz uprawnień, by pobrać 758036.stp

Nie masz uprawnień, by pobrać 758036.igs

Nie masz uprawnień, by pobrać 758036.jt

Nie masz uprawnień, by pobrać 758036.dwg

Produkt 758036 został dodany do notatnika.

Do koszyka dodano produkt 758036.

Afladestang med tastespids, uden jordingsleder

Nr kat. 758075 EV TS STK 1470

Produkt 758075 został dodany do notatnika.

Do koszyka dodano produkt 758075.

Afladestang med taste- og krogspids, uden jordingsleder

Nr kat. 758085 EV TES STK 1500

Produkt 758085 został dodany do notatnika.

Do koszyka dodano produkt 758085.

Afladestang med krogelektrode, uden jordingsleder

Nr kat. 758095 EV EHB STK 1600

Nie masz uprawnień, by pobrać 758095.stp

Nie masz uprawnień, by pobrać 758095.igs

Nie masz uprawnień, by pobrać 758095.jt

Nie masz uprawnień, by pobrać 758095.dwg

Nie masz uprawnień, by pobrać 758095m_D.dxf

Produkt 758095 został dodany do notatnika.

Do koszyka dodano produkt 758095.
