Faseklemmer til luftledninger

Til fasesiden af 1- og 3-polede jordings- og kortslutningskæder på luftledninger
Med hjælpestyre til nemmere fastgørelse på kabler
Enkel fastgørelse med fjederklemme
I fordrejningssikker PK1- og PK2-udførelse og med lang bajonetfatning
Jordings- og kortslutningskæder kan sammensættes online via EuK-konfiguration

Szczegóły

Preskabelsko, type **PK1**:
Udsparing gør kabelsko fordrejningssikker (standard udførelse).

Faseskrueklemme med fast hjælpestyre til sikker fastgørelse på kabel.

Preskabelsko, type **PK2**:
Kabelsko uden udsparing til avendelse med andre leverandører kan fås ved forespørgsel.

Klemme med lang bajonet og jordingsstang med Al-kobling for lang bajonet.

Faseskrueklemme - normal udførelse

Kortslutningssikker, selv ved korrosionsramte kabler.

2 Produkty

Nr kat. 784201 PSK 4 30 SQL

GTIN / EAN 4013364006591, Nr taryfy celnej (EU): 85359000, Waga brutto: 880.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmeområde Ø	4 ... 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 70 mm²
Maks. kortslutningsstrøm I_k0,5 s	19,5 kA
Maks. kortslutningsstrøm I_k1 s	13,8 kA

Klemmeområde Ø	4 ... 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 70 mm²
Maks. kortslutningsstrøm I_k0,5 s	19,5 kA
Maks. kortslutningsstrøm I_k1 s	13,8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Cu-legering/gal Sn

Produkt 784201 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784201.

Idź do sklepu internetowego

Nr kat. 784301 PSK 10 65 SQL

GTIN / EAN 4013364006553, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.70 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmeområde Ø	10 ... 65 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Klemmeområde Ø	10 ... 65 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Cu-legering/gal Sn

Produkt 784301 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784301.

Idź do sklepu internetowego

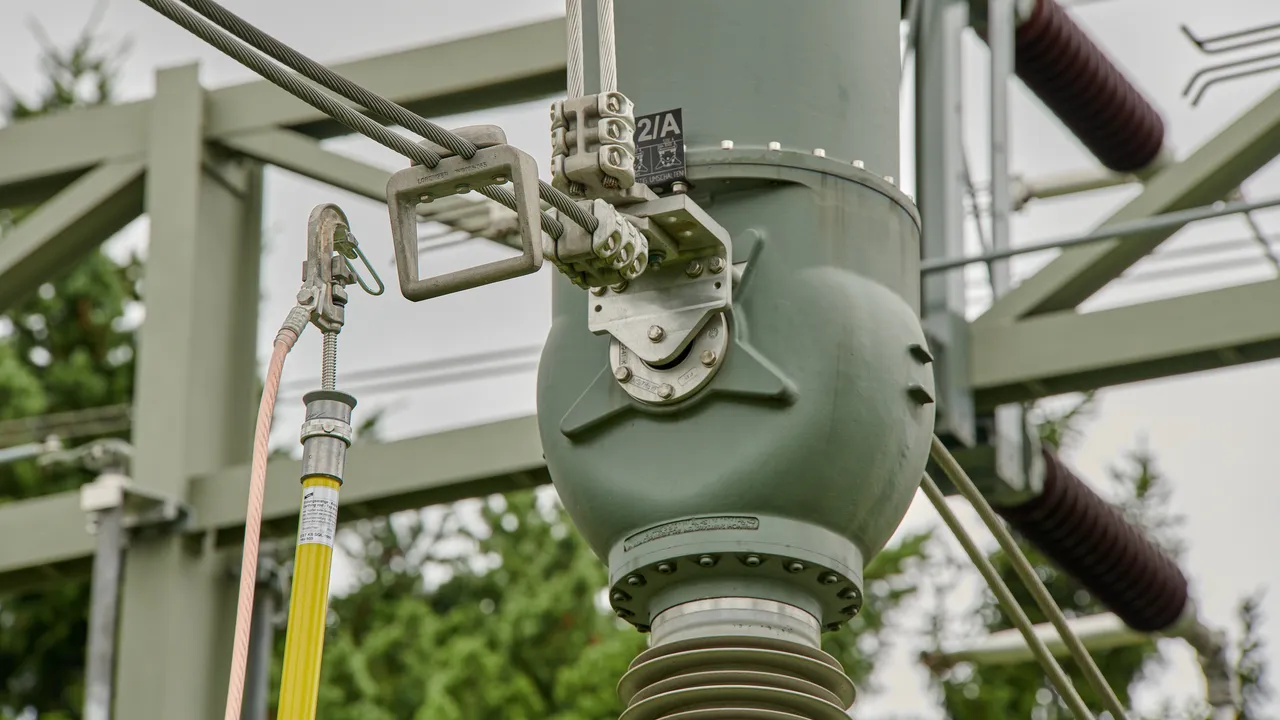

Faseskrueklemme - med hjælpestyre

Kortslutningssikker, selv ved korrosionsramte kabler.

2 Produkty

Nr kat. 784401 PSK 4 30 SQL EH

GTIN / EAN 4013364006614, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.47 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmeområde Ø	4 ... 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 70 mm²
Maks. kortslutningsstrøm I_k0,5 s	19,5 kA
Maks. kortslutningsstrøm I_k1 s	13,8 kA

Klemmeområde Ø	4 ... 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 70 mm²
Maks. kortslutningsstrøm I_k0,5 s	19,5 kA
Maks. kortslutningsstrøm I_k1 s	13,8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Cu-legering/gal Sn
Materiale (hjælpestyre)	St/gal Zn

Produkt 784401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784401.

Idź do sklepu internetowego

Nr kat. 784501 PSK 10 65 SQL EH

GTIN / EAN 4013364006560, Nr taryfy celnej (EU): 85359000, Waga brutto: 2.12 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmeområde Ø	10 ... 65 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Klemmeområde Ø	10 ... 65 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Cu-legering/gal Sn
Materiale (hjælpestyre)	St/gal Zn

Produkt 784501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784501.

Idź do sklepu internetowego

Faseskrueklemme - med fjeder

Nem fastgørelse med fjederklemme.

1 Produkt

Nr kat. 784480 PSK FV 4 30 SQL

GTIN / EAN 4013364054479, Nr taryfy celnej (EU): 85359000, Waga brutto: 600.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmeområde Ø	4 ... 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 70 mm²
Maks. kortslutningsstrøm I_k0,5 s	19,5 kA
Maks. kortslutningsstrøm I_k1 s	13,8 kA

Klemmeområde Ø	4 ... 30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 70 mm²
Maks. kortslutningsstrøm I_k0,5 s	19,5 kA
Maks. kortslutningsstrøm I_k1 s	13,8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Cu-legering/gal Sn

Produkt 784480 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784480.

Idź do sklepu internetowego

Faseskrueklemme - med større klemmeområde

Særligt egnet til Al- og Al/St-kabler og rør.

1 Produkt

Nr kat. 784085 PSK 10 85 SQL

GTIN / EAN 4013364018686, Nr taryfy celnej (EU): 85359000, Waga brutto: 872.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmeområde Ø	10 ... 85 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 150 mm²
Maks. kortslutningsstrøm I_k0,5 s	29,6 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA

Klemmeområde Ø	10 ... 85 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 150 mm²
Maks. kortslutningsstrøm I_k0,5 s	29,6 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Rustfrit

Produkt 784085 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784085.

Idź do sklepu internetowego

Faseskrueklemme - med større klemmeområde og teleskopisk jordingsstang

Særligt velegnet til Al- og Al/St-ledere, rør og fastgørelsespunkter på fasesiden.

1 Produkt

Nr kat. 769511 ESTC PSK 5000 SN7249

GTIN / EAN 4013364135055, Nr taryfy celnej (EU): 82055980, Waga brutto: 5.71 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmeområde Ø	10 ... 85 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 150 mm²
Maks. kortslutningsstrøm I_k0,5 s	29,6 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Totallængde (l_{G max} / I_{G min} )	5200 / 2875 mm
Længde (håndtag)	1900 mm

Klemmeområde Ø	10 ... 85 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 150 mm²
Maks. kortslutningsstrøm I_k0,5 s	29,6 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Rustfrit
Materiale (isolerrør)	Glasfiberforstærket polyesterrør
Materiale (omløberkobling, krydslås)	Al-legering
Totallængde (l_{G max} / I_{G min} )	5200 / 2875 mm
Længde (håndtag)	1900 mm
Diameter (stang)	43 mm

Produkt 769511 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 769511.

Idź do sklepu internetowego

Faseskrueklemme

Særligt egnet til skrå indsættelse.

1 Produkt

Nr kat. 784032 PSK 10 32 SQL

GTIN / EAN 4013364018679, Nr taryfy celnej (EU): 85359000, Waga brutto: 969.40 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Pliki CAD

Dane techniczne

Klemmeområde Ø	10 ... 32 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 95 mm²
Maks. kortslutningsstrøm I_k0,5 s	18,7 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA

Klemmeområde Ø	10 ... 32 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 95 mm²
Maks. kortslutningsstrøm I_k0,5 s	18,7 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Rustfrit

Produkt 784032 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784032.

Idź do sklepu internetowego

Faseskrueklemme - med sikkerhedsbøjle

Særligt egnet til skrå indsættelse.

1 Produkt

Nr kat. 784038 PSK 10 32 SQL SB

GTIN / EAN 4013364138452, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.01 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Klemmeområde Ø	10 ... 32 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 95 mm²
Maks. kortslutningsstrøm I_k0,5 s	18,7 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA

Klemmeområde Ø	10 ... 32 mm
Fordrejningsbeskyttelse	PK2
Til ledertværsnit Cu	16 ... 95 mm²
Maks. kortslutningsstrøm I_k0,5 s	18,7 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Al-legering
Materiale (klemmehus)	Al-legering
Materiale (spindel)	Rustfrit
Materiale (hjælpestyre)	Rustfrit

Produkt 784038 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 784038.

Idź do sklepu internetowego

Kuglehovedklemme - fast

2 Produkty

Nr kat. 772314 KKH 20 SQL

GTIN / EAN 4013364080171, Nr taryfy celnej (EU): 85359000, Waga brutto: 446.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Til kuglehoved Ø	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Til kuglehoved Ø	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Cu-legering/gal Sn
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn

Produkt 772314 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772314.

Idź do sklepu internetowego

Nr kat. 772324 KKH 25 SQL

GTIN / EAN 4013364080188, Nr taryfy celnej (EU): 85359000, Waga brutto: 719.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Til kuglehoved Ø	25 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA

Til kuglehoved Ø	25 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	Cu-legering/gal Sn
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn

Produkt 772324 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 772324.

Idź do sklepu internetowego

Universalklemme

2 Produkty

Nr kat. 773236 UK 25 SQL

GTIN / EAN 4013364114579, Nr taryfy celnej (EU): 85359000, Waga brutto: 713.50 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Til kuglehoved Ø	20 / 25 mm
Til bajonetfatning med kravevidde	15 mm
Ø / Fl klemmeområde	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Til kuglehoved Ø	20 / 25 mm
Til bajonetfatning med kravevidde	15 mm
Ø / Fl klemmeområde	20 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	St/gal Zn
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Produkt 773236 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773236.

Idź do sklepu internetowego

Nr kat. 773331 UK 30 SQL

GTIN / EAN 4013364069244, Nr taryfy celnej (EU): 85359000, Waga brutto: 793.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Til kuglehoved Ø	25 / 30 mm
Til bajonetfatning med kravevidde	18 mm
Ø / Fl klemmeområde	30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Til kuglehoved Ø	25 / 30 mm
Til bajonetfatning med kravevidde	18 mm
Ø / Fl klemmeområde	30 mm
Fordrejningsbeskyttelse	PK1
Til ledertværsnit Cu	16 ... 120^*) mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), bajonetfatning DIN 48087
Temperaturområde	–25 °C ... +55 °C
Materiale (trykplade)	St/gal Zn
Materiale (klemmehus)	Cu-legering/gal Sn
Materiale (spindel)	Cu-legering/gal Sn
^*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Produkt 773331 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 773331.

Idź do sklepu internetowego

Faseklemmer til luftledninger

Szczegóły

Faseskrueklemme - normal udførelse

Nr kat. 784201 PSK 4 30 SQL

Produkt 784201 został dodany do notatnika.

Do koszyka dodano produkt 784201.

Nr kat. 784301 PSK 10 65 SQL

Produkt 784301 został dodany do notatnika.

Do koszyka dodano produkt 784301.

Faseskrueklemme - med hjælpestyre

Nr kat. 784401 PSK 4 30 SQL EH

Produkt 784401 został dodany do notatnika.

Do koszyka dodano produkt 784401.

Nr kat. 784501 PSK 10 65 SQL EH

Produkt 784501 został dodany do notatnika.

Do koszyka dodano produkt 784501.

Faseskrueklemme - med fjeder

Nr kat. 784480 PSK FV 4 30 SQL

Produkt 784480 został dodany do notatnika.

Do koszyka dodano produkt 784480.

Faseskrueklemme - med større klemmeområde

Nr kat. 784085 PSK 10 85 SQL

Produkt 784085 został dodany do notatnika.

Do koszyka dodano produkt 784085.

Faseskrueklemme - med større klemmeområde og teleskopisk jordingsstang

Nr kat. 769511 ESTC PSK 5000 SN7249

Nie masz uprawnień, by pobrać 769511m_D.dxf

Produkt 769511 został dodany do notatnika.

Do koszyka dodano produkt 769511.

Faseskrueklemme

Nr kat. 784032 PSK 10 32 SQL

Nie masz uprawnień, by pobrać 784032.stp

Nie masz uprawnień, by pobrać 784032.igs

Nie masz uprawnień, by pobrać 784032.dwg

Nie masz uprawnień, by pobrać 784032.jt

Nie masz uprawnień, by pobrać 784032m_D.dxf

Produkt 784032 został dodany do notatnika.

Do koszyka dodano produkt 784032.

Faseskrueklemme - med sikkerhedsbøjle

Nr kat. 784038 PSK 10 32 SQL SB

Produkt 784038 został dodany do notatnika.

Do koszyka dodano produkt 784038.

Kuglehovedklemme - fast

Nr kat. 772314 KKH 20 SQL

Produkt 772314 został dodany do notatnika.

Do koszyka dodano produkt 772314.

Nr kat. 772324 KKH 25 SQL

Produkt 772324 został dodany do notatnika.

Do koszyka dodano produkt 772324.

Universalklemme

Nr kat. 773236 UK 25 SQL

Produkt 773236 został dodany do notatnika.

Do koszyka dodano produkt 773236.

Nr kat. 773331 UK 30 SQL

Produkt 773331 został dodany do notatnika.

Do koszyka dodano produkt 773331.
