Forgreningsplade

Høj kortslutningsstrøms-bæreevne på tilslutningspladen
1-polet tilslutning af fase på forgreningspunkt
For tilslutning af 1-polede jordings- og kortslutningskæder til mastedele
Udførelse til kuglehoved Ø20 mm, Ø25 mm eller ringkravebolt Ø16 mm

Szczegóły

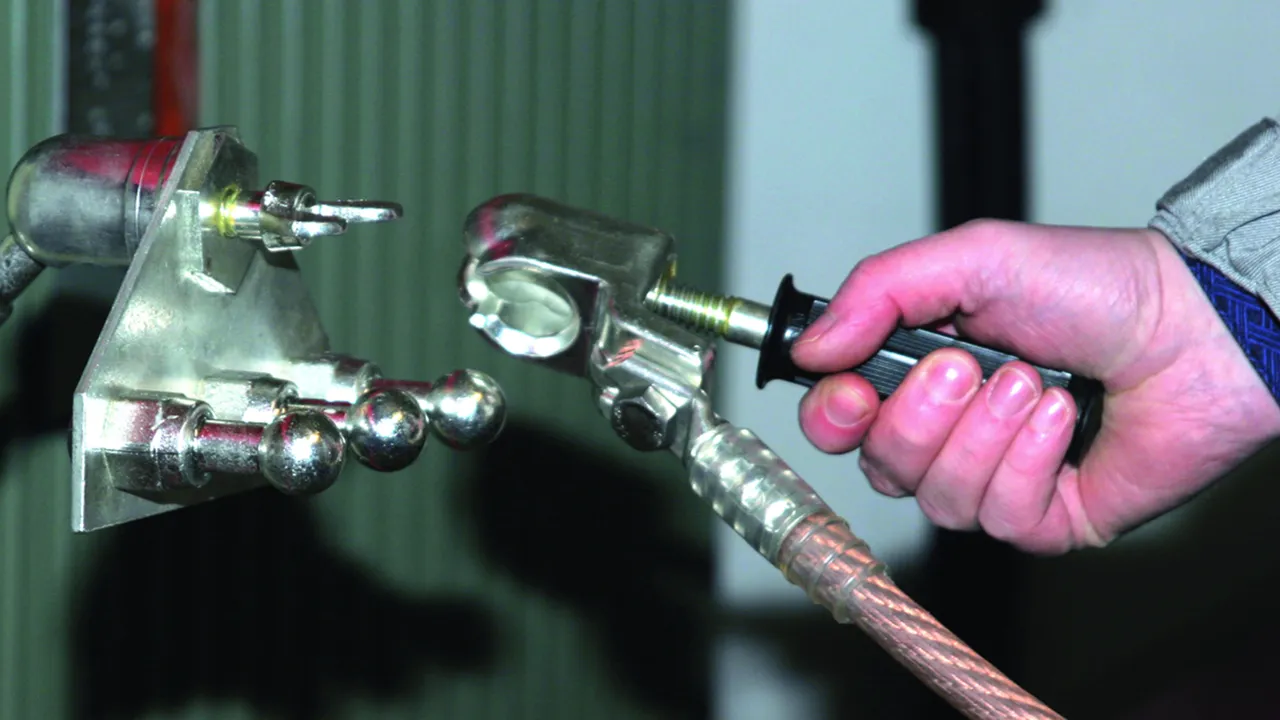

Skruetvingeklemme med drejemodhold monteret på forgreningsplade.

lorem ipsum — Skruetvingeklemme med drejemodhold monteret på forgreningsplade.

Med tre kuglehoveder og kuglehovedklemme

2 Produkty

Nr kat. 728620 EAPA 3 KFP 20 KKH

GTIN / EAN 4013364147843, Nr taryfy celnej (EU): 85359000, Waga brutto: 1085.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728620 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728620.

Idź do sklepu internetowego

Nr kat. 728625 EAPA 3 KFP 25 KKH

GTIN / EAN 4013364147867, Nr taryfy celnej (EU): 85359000, Waga brutto: 1084.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728625 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728625.

Idź do sklepu internetowego

Med tre kuglehoveder

Til montage på jordingsklemmer med drejemodhold (PK1).

2 Produkty

Nr kat. 728522 EAPA 3 KFP 20 B13

GTIN / EAN 4013364147874, Nr taryfy celnej (EU): 85359000, Waga brutto: 756.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728522 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728522.

Idź do sklepu internetowego

Nr kat. 728526 EAPA 3 KFP 25 B13

GTIN / EAN 4013364147881, Nr taryfy celnej (EU): 85359000, Waga brutto: 1014.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728526 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728526.

Idź do sklepu internetowego

Med tre ringkravebolte og ringkraveklemme

1 Produkt

Nr kat. 728516 EAPA 3 RN 16 EAB

GTIN / EAN 4013364147898, Nr taryfy celnej (EU): 85359000, Waga brutto: 1.54 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Fastgørelsespunkt Ø	16 mm
Max. ledertværsnit Cu	95 mm²
Maks. kortslutningsstrøm I_k0,5 s	26,5 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA

Fastgørelsespunkt Ø	16 mm
Max. ledertværsnit Cu	95 mm²
Maks. kortslutningsstrøm I_k0,5 s	26,5 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	Messing (CuNi2Si) / gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728516 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728516.

Idź do sklepu internetowego

Med to kuglehoveder og kuglehovedklemme

Med justerbar kuglehovedklemme (Ø25 mm) og håndtag af kunststof.
Til sammenkobling af to 1-polede jordings- og kortslutningskæder og tilslutning af et kuglehoved (Ø25 mm).

1 Produkt

Nr kat. 728501 EAP 2 25 KKH HG

GTIN / EAN 4013364079618, Nr taryfy celnej (EU): 85359000, Waga brutto: 1015.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Fastgørelsespunkt Ø	25 mm
DB tegnings-nr.	3 Ebgw 01.66
DB materiale-nr.	157 540

Fastgørelsespunkt Ø	25 mm
Dimensioner	160 x 100 x 6 mm
DB tegnings-nr.	3 Ebgw 01.66
DB materiale-nr.	157 540
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728501 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728501.

Idź do sklepu internetowego

Tilslutningslaske med ét kuglehoved

For tilslutning til sikringsholder.

1 Produkt

Nr kat. 728503 EAP 25 SIT US OL

GTIN / EAN 4013364079564, Nr taryfy celnej (EU): 85359000, Waga brutto: 453.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Fastgørelsespunkt Ø	25 mm
DB tegnings-nr.	4 Ebgw 01.60
DB materiale-nr.	157 545

Fastgørelsespunkt Ø	25 mm
Dimensioner	155 x 30 x 4 mm
DB tegnings-nr.	4 Ebgw 01.60
DB materiale-nr.	157 545
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-1
Materiale (tilslutningslaske)	E-Cu/gal Sn
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728503 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728503.

Idź do sklepu internetowego

Tilslutningslaske med to kuglehoveder

For tilslutning til mast.

1 Produkt

Nr kat. 728502 EAP 2 25 MA US OL

GTIN / EAN 4013364079571, Nr taryfy celnej (EU): 85359000, Waga brutto: 708.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Dane techniczne

Fastgørelsespunkt Ø	25 mm
DB tegnings-nr.	3 Ebgw 01.61
DB materiale-nr.	157 548

Fastgørelsespunkt Ø	25 mm
Dimensioner	140 x 40 x 6 mm
DB tegnings-nr.	3 Ebgw 01.61
DB materiale-nr.	157 548
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-1
Materiale (tilslutningslaske)	St / tZn
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Produkt 728502 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 728502.

Idź do sklepu internetowego
