Jordingspunkt

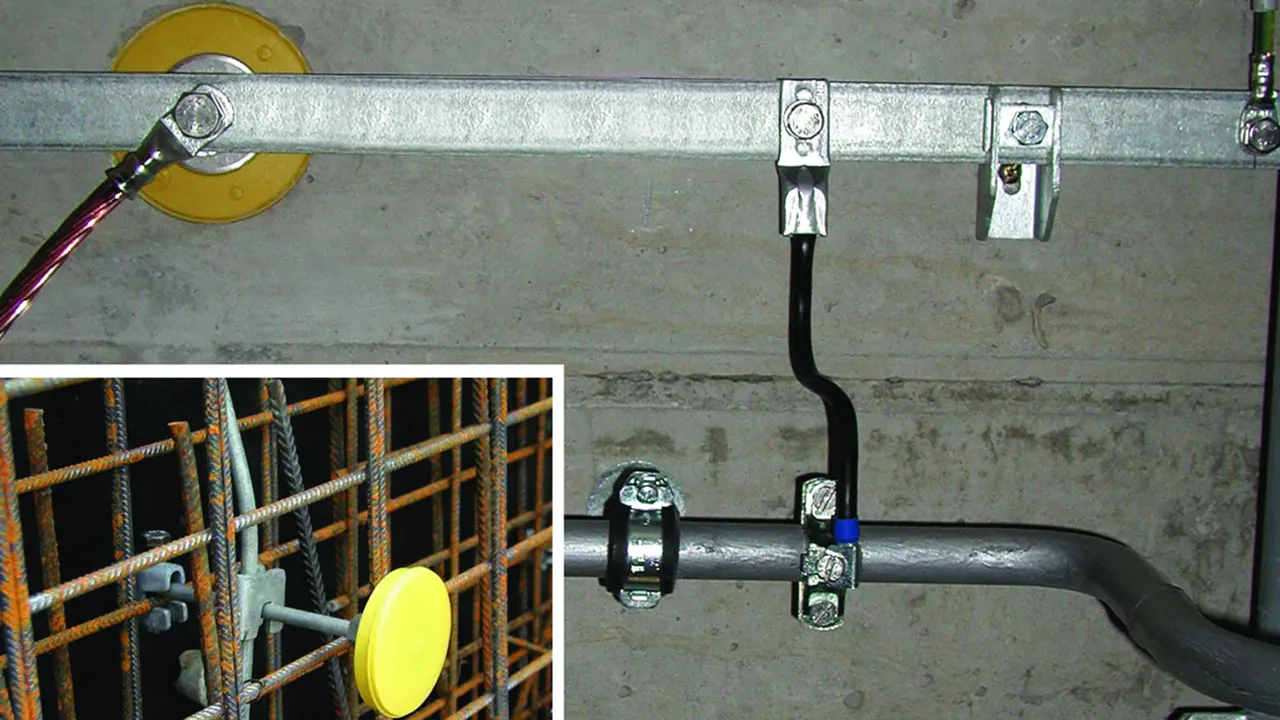

For tilslutning til bygningsarmering, tilslutningssted for nedleder til jordingsanlæg, samtidig også målepunkt (gennemgangs-/modstandsmåling).Ved tilslutningsmulighederne M10 og M12 gælder følgende minimumslængde for skruerne:M10: 35 mm (gevindlængde 40 mm)M12: 15 mm (gevindlængde 20 mm)
  • Tilslutningsmulighed ved tilslutningsstang med krydsstykke art.-nr. 319 201, eller tilslutningsklemme, eksempelvis art.-nr. 308 025 til forstærkning
  • Tilslutningsmulighed for potentialudligningsskinne, eksempelvis endestykke art.-nr. 390 499
  • Tilslutningsmulighed for flade ledere ved tilslutningspladen (front) med tilslutningsklemme art.-nr. 478 141, eller på bagsiden af et jordingspunkt uden tilslutningsstang med tilslutningsklemme art.-nr. 478 129
  • Tilslutningsstang skruet eller presset på
  • Kunststofdæksel klikkes på, forseglet med tryktestet O-ring (testtryk 0,5 bar)

Type M

Med tilslutningsstang (I = 180 mm, Ø10 mm).

2 Produkty

Nr kat. 478011 EFPM M10 12 V4A L230 STTZN

GTIN / EAN 4013364033054, Nr taryfy celnej (EU): 85359000, Waga brutto: 312.50 g, Jednostka opakowaniowa: 25.00 Pakkestørrelse

Rysunki

Informacje dodatkowe


Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (akse): St/tZn
Kortslutningsstrøm (AC 50 Hz/DC): 6,5 kA
Standard: EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A L230 STTZN
artikelnr.: 478011
eller tilsvarende

Certyfikaty



Dane techniczne

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (akse) St/tZn
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,5 kA
Standard EN 62561-1

Produkt 478011 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478011.

Idź do sklepu internetowego

Nr kat. 478019 EFPM M10 12 V4A L230 V2A

GTIN / EAN 4013364072107, Nr taryfy celnej (EU): 85359000, Waga brutto: 310.10 g, Jednostka opakowaniowa: 25.00 Pakkestørrelse

Rysunki

Informacje dodatkowe


Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (akse): Rustfrit
Kortslutningsstrøm (AC 50 Hz/DC): 3,9 kA
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A L230 V2A
artikelnr.: 478019
eller tilsvarende

Certyfikaty



Dane techniczne

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (akse) Rustfrit
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,9 kA
Standard DIN EN 62561-1

Produkt 478019 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478019.

Idź do sklepu internetowego

Type M uden tilslutningsstang

1 Produkt

Nr kat. 478012 EFPM M10 12 V4A

GTIN / EAN 4013364069183, Nr taryfy celnej (EU): 85359000, Waga brutto: 192.00 g, Jednostka opakowaniowa: 20.00 Pakkestørrelse

Rysunki

Informacje dodatkowe


Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Kortslutningsstrøm (AC 50 Hz/DC): 9,3 kA (med kobberkabelsko)
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A
artikelnr.: 478012
eller tilsvarende



Dane techniczne

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,3 kA (med kobberkabelsko)
Standard DIN EN 62561-1

Produkt 478012 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478012.

Idź do sklepu internetowego

Type M fastpresset tilslutningsstang

Tilslutningsstang (l = 180 mm, Ø10 mm).

2 Produkty

Nr kat. 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN / EAN 4013364105157, Nr taryfy celnej (EU): 85359000, Waga brutto: 318.90 g, Jednostka opakowaniowa: 25.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe


Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (akse): St/tZn
Kortslutningsstrøm (AC 50 Hz/DC): 3,7 kA
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A L245 VP STTZN
artikelnr.: 478041
eller tilsvarende

Certyfikaty



Dane techniczne

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (akse) St/tZn
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,7 kA
Standard DIN EN 62561-1
Art.-nr. 478 049 med UL-adgang.

Produkt 478041 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478041.

Idź do sklepu internetowego

Nr kat. 478049 EFPM M10 12 V4A L245 VP V2A

GTIN / EAN 4013364105164, Nr taryfy celnej (EU): 85359000, Waga brutto: 318.10 g, Jednostka opakowaniowa: 25.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe


Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (akse): Rustfrit
Kortslutningsstrøm (AC 50 Hz/DC): 3,3 kA
Standard: EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A L245 VP V2A
artikelnr.: 478049
eller tilsvarende

Certyfikaty



Dane techniczne

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (akse) Rustfrit
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,3 kA
Standard EN 62561-1
Art.-nr. 478 049 med UL-adgang.

Produkt 478049 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478049.

Idź do sklepu internetowego

Type M fastpresset med ekstra vandspærring

Forhindrer vand i at løbe langs stangen til væggen (testet med 5 bar tryk luft efter EN 62561-5 og 1 bar tryk vand). Egnet til vandtæt beton.

1 Produkt

Nr kat. 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN / EAN 4013364124448, Nr taryfy celnej (EU): 85359000, Waga brutto: 370.00 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Rysunki

Informacje dodatkowe


Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (akse): St/tZn
Kortslutningsstrøm (AC 50 Hz/DC): 3,7 kA
Materiale (vandbarriere): PVC
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A WS L245 VP STTZN
artikelnr.: 478051
eller tilsvarende

Certyfikaty



Dane techniczne

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (akse) St/tZn
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,7 kA
Materiale (vandbarriere) PVC
Standard DIN EN 62561-1

Produkt 478051 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478051.

Idź do sklepu internetowego

Type M med MV-klemme

Til runde ledere Ø8-10 mm, pladsbesparende installation i forskallingen.

1 Produkt

Nr kat. 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN / EAN 4013364118140, Nr taryfy celnej (EU): 85359000, Waga brutto: 286.40 g, Jednostka opakowaniowa: 25.00 Pakkestørrelse

Rysunki

Informacje dodatkowe


Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (MV-klemme): St/tZn
Klemmeområde klemme rund/rund: 8-10 mm
Kortslutningsstrøm (AC 50 Hz/DC): 9,3 kA
Udførelse: med O-ring og MV-klemme
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EFPM M10 12 V4A MVK8.10 STTZN
artikelnr.: 478112
eller tilsvarende

Certyfikaty



Dane techniczne

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (MV-klemme) St/tZn
Klemmeområde klemme rund/rund 8-10 mm
Tilslutningsplade Ø 80 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,3 kA
Udførelse med O-ring og MV-klemme
Standard DIN EN 62561-1

Produkt 478112 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478112.

Idź do sklepu internetowego

Type K

Med kunststofring og tilslutningsstang (I = 180 mm, Ø10 mm).

1 Produkt

Nr kat. 478200 EFPK M10 12 V4A L230 STTZN

GTIN / EAN 4013364035652, Nr taryfy celnej (EU): 85359000, Waga brutto: 278.20 g, Jednostka opakowaniowa: 25.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe


Tilslutningsgevind: M10 / M12
Materiale (plade): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Materiale (akse): St/tZn
Kortslutningsstrøm (AC 50 Hz/DC): 6,5 kA
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: EFPK M10 12 V4A L230 STTZN
artikelnr.: 478200
eller tilsvarende

Certyfikaty



Dane techniczne

Tilslutningsgevind M10 / M12
Materiale (plade) Rustfrit (V4A)
Materiale-nr. 1.4571 / 1.4404 / 1.4401
Materiale (akse) St/tZn
Tilslutningsplade Ø 46 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,5 kA
Standard DIN EN 62561-1

Produkt 478200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 478200.

Idź do sklepu internetowego
