Nr kat. 941300 DSH TNC 255

GTIN / EAN 4013364133556, Nr taryfy celnej (EU): 85363090, Waga brutto: 415.80 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: DSH TNC 255
artikelnr.: 941300
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Specifik energi [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Specifik energi [L-PEN] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	l kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, PEN) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL

Produkt 941300 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941300.

Idź do sklepu internetowego

Nr kat. 941305 DSH TNC 255 FM

GTIN / EAN 4013364275317, Nr taryfy celnej (EU): 85363090, Waga brutto: 420.60 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: DSH TNC 255 FM
artikelnr.: 941305
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Specifik energi [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Specifik energi [L-PEN] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	l kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, PEN) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet

Produkt 941305 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941305.

Idź do sklepu internetowego

Nr kat. 941306 DSH B TNC 255 FM

GTIN / EAN 4013364328068, Nr taryfy celnej (EU): 85363090, Waga brutto: 422.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: DSH B TNC 255 FM
artikelnr.: 941306
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Mærkeafledestødstrøm (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	l kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, PEN) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet

Produkt 941306 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941306.

Idź do sklepu internetowego

Nr kat. 941400 DSH TNS 255

GTIN / EAN 4013364133563, Nr taryfy celnej (EU): 85363090, Waga brutto: 555.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: DSH TNS 255
artikelnr.: 941400
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Specifik energi [L,N-PE] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL

Produkt 941400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941400.

Idź do sklepu internetowego

Nr kat. 941405 DSH TNS 255 FM

GTIN / EAN 4013364275331, Nr taryfy celnej (EU): 85363090, Waga brutto: 488.30 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Kombiafleder DEHNshield TNS 255 FM
Firepolet kombiafleder til 230/400 V- TN(C)-S-systemer,
bredde 4TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TNS 255 FM
artikelnr.: 941405
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Specifik energi [L,N-PE] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm2 massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 941405 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941405.

Idź do sklepu internetowego

Nr kat. 941406 DSH B TNS 255 FM

GTIN / EAN 4013364328082, Nr taryfy celnej (EU): 85363090, Waga brutto: 489.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Kombiafleder DEHNshield B TNS 255 FM
Firepolet kombiafleder til 230/400 V- TN(C)-S-systemer,
bredde 4TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Opfylder alle krav i DIN VDE 0100-534 og DIN VDE 0100-443.
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 30 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH B TNS 255 FM
artikelnr.: 941406
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm2 massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 941406 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941406.

Idź do sklepu internetowego

Nr kat. 941310 DSH TT 255

GTIN / EAN 4013364131798, Nr taryfy celnej (EU): 85363090, Waga brutto: 509.90 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Kombiafleder DEHNshield TT 255
Firepolet kombiafleder til 230/400 V- TT- og TN (C) -S-systemer,
bredde 4TE
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TT 255
artikelnr.: 941310
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Produkt 941310 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941310.

Idź do sklepu internetowego

Nr kat. 941315 DSH TT 255 FM

GTIN / EAN 4013364275324, Nr taryfy celnej (EU): 85363090, Waga brutto: 508.80 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Kombiafleder DEHNshield TT 255 FM
Firepolet kombiafleder til 230/400 V- TT- og TN (C) -S-systemer,
bredde 4 TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TT 255 FM
artikelnr.: 941315
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm2 massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Produkt 941315 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941315.

Idź do sklepu internetowego

Nr kat. 941316 DSH B TT 255 FM

GTIN / EAN 4013364328075, Nr taryfy celnej (EU): 85363090, Waga brutto: 510.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Kombiafleder DEHNshield B TT 255 FM
Firepolet kombiafleder til 230/400 V- TT-
og TN (C) -S-systemer,
bredde 4 TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Opfylder alle krav i DIN VDE 0100-534 og DIN VDE 0100-443.
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 30 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH B TT 255 FM
artikelnr.: 941316
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm2 massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Produkt 941316 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941316.

Idź do sklepu internetowego

Nr kat. 941200 DSH TN 255

GTIN / EAN 4013364138209, Nr taryfy celnej (EU): 85363090, Waga brutto: 266.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Kombiafleder DEHNshield TN 255
Topolet kombiafleder til 230/400 V- TN-systemer, bredde 2TE
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TN 255
artikelnr.: 941200
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 /≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Specifik energi [L+N-PE] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Specifik energi [L,N-PE] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 /≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG Sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL

Produkt 941200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941200.

Idź do sklepu internetowego

Nr kat. 941205 DSH TN 255 FM

GTIN / EAN 4013364289185, Nr taryfy celnej (EU): 85363090, Waga brutto: 276.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Kombiafleder DEHNshield TN 255 FM
Topolet kombiafleder til 230/400 V- TN-systemer,
bredde 2 TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TN 255 FM
artikelnr.: 941205
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Specifik energi [L+N-PE] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Specifik energi [L,N-PE] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0.5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 941205 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941205.

Idź do sklepu internetowego

Nr kat. 941206 DSH B TN 255 FM

GTIN / EAN 4013364373839, Nr taryfy celnej (EU): 85363090, Waga brutto: 276.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: DSH B TN 255 FM
artikelnr.: 941206
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	15 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	15 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0.5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 941206 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941206.

Idź do sklepu internetowego

Nr kat. 941110 DSH TT 2P 255

GTIN / EAN 4013364137899, Nr taryfy celnej (EU): 85363090, Waga brutto: 291.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Kombiafleder DEHNshield TT 2P 255
Topolet kombiafleder til 230/400 V- TT-systemer, bredde 2TE
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TT 2P 255
artikelnr.: 941110
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Specifik energi [L+N-PE] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstand
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstand
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm2 massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm2 flertrådet/ 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Produkt 941110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941110.

Idź do sklepu internetowego

Nr kat. 941115 DSH TT 2P 255 FM

GTIN / EAN 4013364289208, Nr taryfy celnej (EU): 85363090, Waga brutto: 301.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Kombiafleder DEHNshield TT 2P 255 FM
Topolet kombiafleder til 230/400 V- TT-systemer
Afleder type 1 + type 2 iht. EN 61643-11
Bredde 2 TE, med fjernmeldekontakt
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TT 2P 255 FM
artikelnr.: 941115
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	skiftekontakt
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Specifik energi [L+N-PE] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Produkt 941115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941115.

Idź do sklepu internetowego

Nr kat. 941116 DSH B TT 2P 255 FM

GTIN / EAN 4013364373235, Nr taryfy celnej (EU): 85363090, Waga brutto: 301.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

fabrikat: DEHN
Type: DSH B TT 2P 255 FM
artikelnr.: 941116
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	15 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
FM-kontakt / kontaktform	skiftekontakt
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	15 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Produkt 941116 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 941116.

Idź do sklepu internetowego

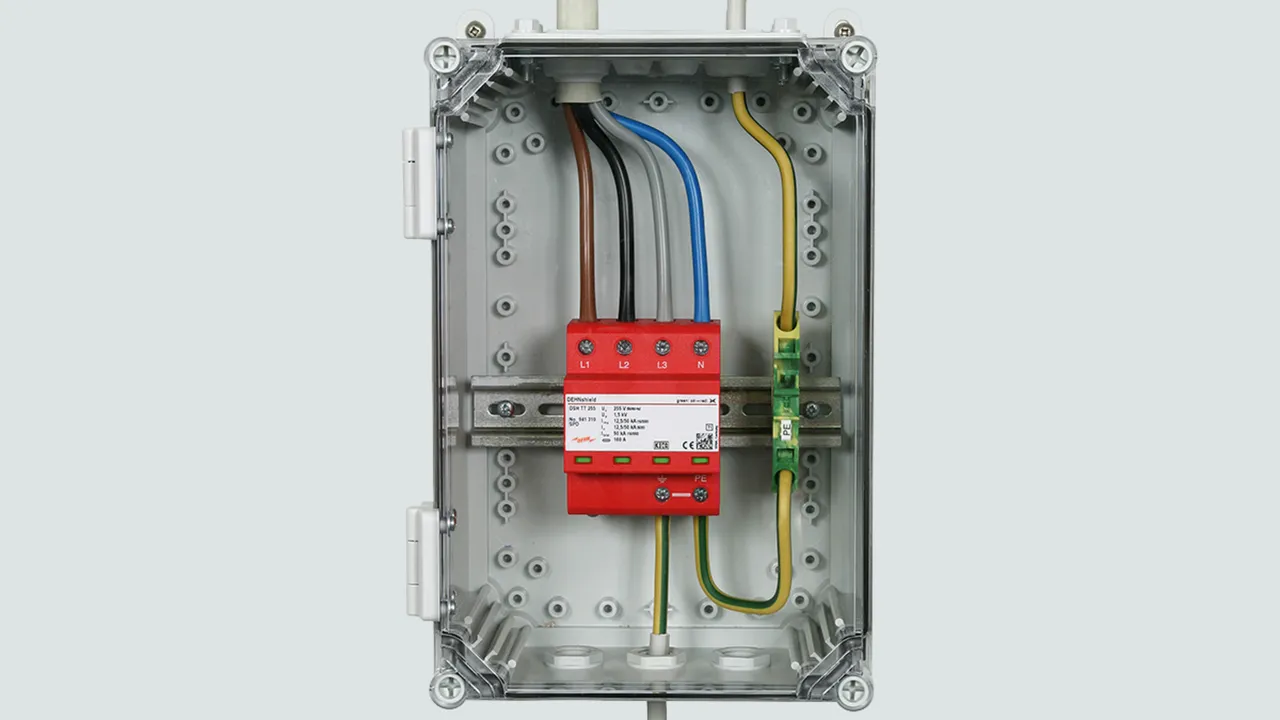

DEHNshield

Szczegóły

DEHNshield TNC

Nr kat. 941300 DSH TNC 255

Nie masz uprawnień, by pobrać 941300.stp

Nie masz uprawnień, by pobrać 941300.igs

Nie masz uprawnień, by pobrać 941300.jt

Nie masz uprawnień, by pobrać 941300.dwg

Nie masz uprawnień, by pobrać 941300m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941300.wspak

Nie masz uprawnień, by pobrać 941300_eplan.zip

Funkcja falochronu

Produkt 941300 został dodany do notatnika.

Do koszyka dodano produkt 941300.

DEHNshield TNC FM

Nr kat. 941305 DSH TNC 255 FM

Nie masz uprawnień, by pobrać 941305.stp

Nie masz uprawnień, by pobrać 941305.igs

Nie masz uprawnień, by pobrać 941305.jt

Nie masz uprawnień, by pobrać 941305.dwg

Nie masz uprawnień, by pobrać 941305+306m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941305.wspak

Nie masz uprawnień, by pobrać DEHN.941305.edz

Funkcja falochronu

Produkt 941305 został dodany do notatnika.

Do koszyka dodano produkt 941305.

DEHNshield TNC Basic FM

Nr kat. 941306 DSH B TNC 255 FM

Nie masz uprawnień, by pobrać 941305.stp

Nie masz uprawnień, by pobrać 941305.igs

Nie masz uprawnień, by pobrać 941305.jt

Nie masz uprawnień, by pobrać 941305.dwg

Nie masz uprawnień, by pobrać 941305+306m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941306.wspak

Nie masz uprawnień, by pobrać DEHN.941306.edz

Funkcja falochronu

Produkt 941306 został dodany do notatnika.

Do koszyka dodano produkt 941306.

DEHNshield TNS

Nr kat. 941400 DSH TNS 255

Nie masz uprawnień, by pobrać 941400.stp

Nie masz uprawnień, by pobrać 941400.igs

Nie masz uprawnień, by pobrać 941400.jt

Nie masz uprawnień, by pobrać 941400.dwg

Nie masz uprawnień, by pobrać 941310+400m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941400.wspak

Nie masz uprawnień, by pobrać 941400_eplan.zip

Funkcja falochronu

Produkt 941400 został dodany do notatnika.

Do koszyka dodano produkt 941400.

DEHNshield TNS FM

Nr kat. 941405 DSH TNS 255 FM

Nie masz uprawnień, by pobrać 941315.stp

Nie masz uprawnień, by pobrać 941315.igs

Nie masz uprawnień, by pobrać 941315.jt

Nie masz uprawnień, by pobrać 941315.dwg

Nie masz uprawnień, by pobrać 941315+316+405+406m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941405.wspak

Nie masz uprawnień, by pobrać 941315_eplan.zip

Funkcja falochronu

Produkt 941405 został dodany do notatnika.

Do koszyka dodano produkt 941405.

DEHNshield TNS Basic FM

Nr kat. 941406 DSH B TNS 255 FM

Nie masz uprawnień, by pobrać 941315.stp

Nie masz uprawnień, by pobrać 941315.jt

Nie masz uprawnień, by pobrać 941315.jt

Nie masz uprawnień, by pobrać 941315.dwg

Nie masz uprawnień, by pobrać 941315+316+405+406m_E.dxf

Nie masz uprawnień, by pobrać DEHN.941406.wspak

Nie masz uprawnień, by pobrać 941315_eplan.zip

Funkcja falochronu

Produkt 941406 został dodany do notatnika.

Do koszyka dodano produkt 941406.

DEHNshield TT

Nr kat. 941310 DSH TT 255

Nie masz uprawnień, by pobrać 941400.stp

Nie masz uprawnień, by pobrać 941400.igs

Nie masz uprawnień, by pobrać 941400.jt

Nie masz uprawnień, by pobrać 941400.dwg
