Nr kat. 971121 DSE M 1 60

GTIN / EAN 4013364138582, Nr taryfy celnej (EU): 85363090, Waga brutto: 300.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNsecure M 1 60
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 60
artikelnr.: 971121
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	250 A gG
Godkendelser	UL

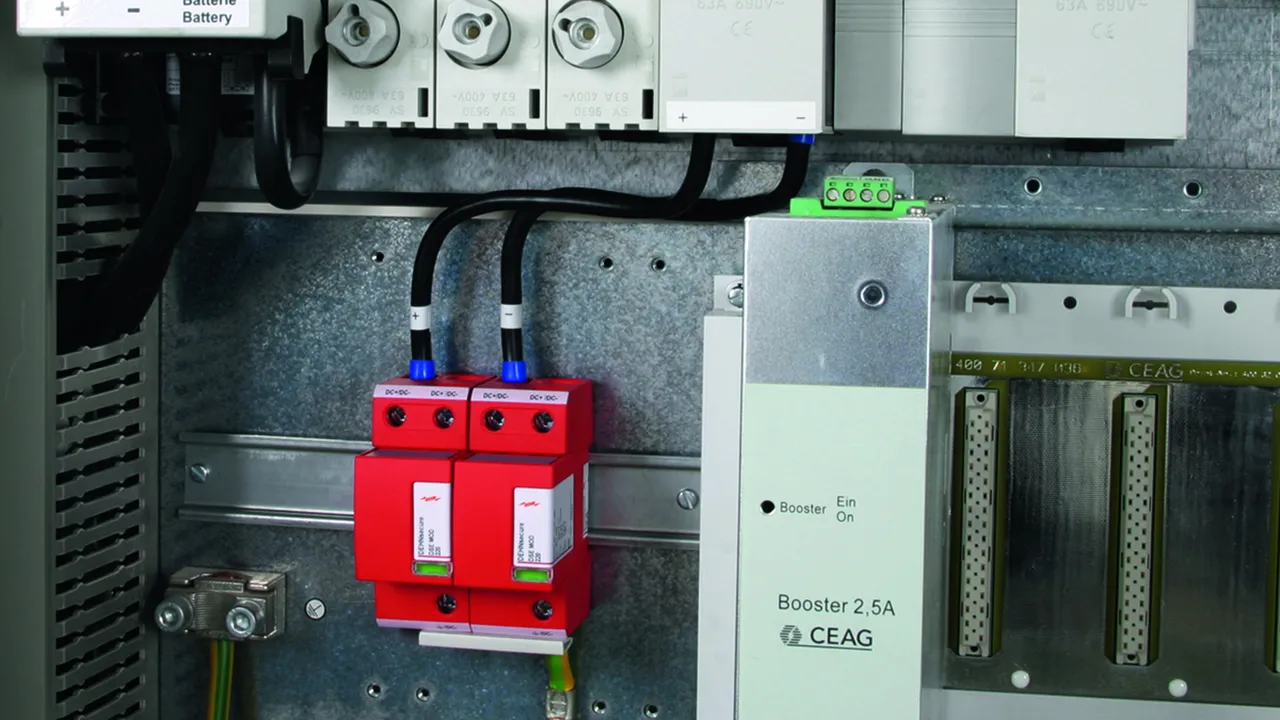

Udvidede tekniske data:	Anvendelse i nødbelysning

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 1,5 kV
Direkte koordinerbar med DEHNguard	DG SE DC 60 (varenr. 972 110)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL
Udvidede tekniske data:	Anvendelse i nødbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Nej

Produkt 971121 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971121.

Idź do sklepu internetowego

Nr kat. 971120 DSE M 1 220

GTIN / EAN 4013364133631, Nr taryfy celnej (EU): 85363090, Waga brutto: 268.20 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNsecure M 1 220
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 220 V DC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 220
artikelnr.: 971120
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	220 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring	250 A gG
Udvidede tekniske data:	Anvendelse i nødbelysning

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	220 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Koordinerbar med DEHNguard (kabel længde ≥ 1 m)	DG SE DC 550 (varenr. 972 130)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Udvidede tekniske data:	Anvendelse i nødbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Nej

Produkt 971120 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971120.

Idź do sklepu internetowego

Nr kat. 971122 DSE M 1 242

GTIN / EAN 4013364144477, Nr taryfy celnej (EU): 85363090, Waga brutto: 273.70 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNsecure M 1 242
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 242
artikelnr.: 971122
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	242 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring	250 A gG
Udvidede tekniske data:	Anvendelse i nødbelysning
– Maks. driftsspænding AC (U_C )	255 V

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	242 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Koordinerbar med DEHNguard (kabel længde ≥ 1 m)	DG SE DC 550 (varenr. 972 130)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Udvidede tekniske data:	Anvendelse i nødbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Ja
– Maks. driftsspænding AC (U_C )	255 V

Produkt 971122 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971122.

Idź do sklepu internetowego

Nr kat. 971126 DSE M 1 60 FM

GTIN / EAN 4013364138599, Nr taryfy celnej (EU): 85363090, Waga brutto: 304.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNsecure M 1 60 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 60 FM
artikelnr.: 971126
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	250 A gG
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	Til brug i sikkerhedsbelysning

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Direkte koordinerbar med DEHNguard	DG SE DC 60 FM (varenr. 972 115)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i sikkerhedsbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Nej

Produkt 971126 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971126.

Idź do sklepu internetowego

Nr kat. 971125 DSE M 1 220 FM

GTIN / EAN 4013364133648, Nr taryfy celnej (EU): 85363090, Waga brutto: 241.90 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNsecure M 1 220 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 220 V DC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 220 FM
artikelnr.: 971125
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	220 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring	250 A gG
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	Til brug i sikkerhedsbelysning

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	220 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Koordinerbar med DEHNguard (kabel længde ≥ 1 m)	DG SE DC 500 FM (varenr. 972 135)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i sikkerhedsbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Nej

Produkt 971125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971125.

Idź do sklepu internetowego

Nr kat. 971127 DSE M 1 242 FM

GTIN / EAN 4013364144484, Nr taryfy celnej (EU): 85363090, Waga brutto: 269.50 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNsecure M 1 242 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder, bredde 2TE
til jævnstrømsanvendelser, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 242 FM
artikelnr.: 971127
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	242 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring	250 A gG
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	Til brug i sikkerhedsbelysning
– Maks. driftsspænding AC (U_C )	255 V

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	242 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Koordinerbar med DEHNguard (kabel længde ≥ 1 m)	DG SE DC 500 FM (varenr. 972 135)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i sikkerhedsbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Ja
– Maks. driftsspænding AC (U_C )	255 V

Produkt 971127 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971127.

Idź do sklepu internetowego

Nr kat. 971221 DSE M 2P 60

GTIN / EAN 4013364138612, Nr taryfy celnej (EU): 85363090, Waga brutto: 638.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNsecure M 2P 60
Topolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 4TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 2P 60
artikelnr.: 971221
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. for-sikring	250 A gG
Godkendelser	UL

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Specifik energi (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/ohm
Direkte koordinerbar med DEHNguard	DG SE DC 60 (varenr. 972 110)
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	UL

Produkt 971221 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971221.

Idź do sklepu internetowego

Nr kat. 971226 DSE M 2P 60 FM

GTIN / EAN 4013364138629, Nr taryfy celnej (EU): 85363090, Waga brutto: 675.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNsecure M 2P 60 FM
Topolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 4TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 2P 60 FM
artikelnr.: 971226
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. for-sikring	250 A gG
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Specifik energi (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/ohm
Direkte koordinerbar med DEHNguard	DG SE DC 60 FM (varenr. 972 115)
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet

Produkt 971226 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971226.

Idź do sklepu internetowego

Nr kat. 971222 DSE NG 2P 60 FM

GTIN / EAN 4013364489523, Nr taryfy celnej (EU): 85363090, Waga brutto: 507.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Open PDF

Informacje dodatkowe

Koordineret lynstrømsafleder DEHNsecure NG 2P 60 FM
Topolet, modulær, stikbar,
koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 4TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Kortslutningsbæreevne jævnstrøm: 10 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE NG 2P 60 FM
artikelnr.: 971222
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. for-sikring	250 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Specifik energi (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/ohm
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	100 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet

Produkt 971222 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 971222.

Idź do sklepu internetowego

DEHNsecure modular

DEHNsecure M 1 ...

Nr kat. 971121 DSE M 1 60

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 971120m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971121.wspak

Nie masz uprawnień, by pobrać DEHN.971121.edz

Funkcja falochronu

Produkt 971121 został dodany do notatnika.

Do koszyka dodano produkt 971121.

Nr kat. 971120 DSE M 1 220

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 971120m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971120.wspak

Nie masz uprawnień, by pobrać DEHN.971120.edz

Funkcja falochronu

Produkt 971120 został dodany do notatnika.

Do koszyka dodano produkt 971120.

Nr kat. 971122 DSE M 1 242

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 971120m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971122.wspak

Nie masz uprawnień, by pobrać DEHN.971122.edz

Funkcja falochronu

Produkt 971122 został dodany do notatnika.

Do koszyka dodano produkt 971122.

DEHNsecure M 1 ... FM

Nr kat. 971126 DSE M 1 60 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 971125m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971126.wspak

Nie masz uprawnień, by pobrać DEHN.971126.edz

Funkcja falochronu

Produkt 971126 został dodany do notatnika.

Do koszyka dodano produkt 971126.

Nr kat. 971125 DSE M 1 220 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 971125m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971125.wspak

Nie masz uprawnień, by pobrać DEHN.971125.edz

Funkcja falochronu

Produkt 971125 został dodany do notatnika.

Do koszyka dodano produkt 971125.

Nr kat. 971127 DSE M 1 242 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 971125m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971127.wspak

Nie masz uprawnień, by pobrać DEHN.971127.edz

Funkcja falochronu

Produkt 971127 został dodany do notatnika.

Do koszyka dodano produkt 971127.

DEHNsecure M 2P ... (FM)

Nr kat. 971221 DSE M 2P 60

Nie masz uprawnień, by pobrać 951200.stp

Nie masz uprawnień, by pobrać 951200.igs

Nie masz uprawnień, by pobrać 951200.jt

Nie masz uprawnień, by pobrać 951200.dwg

Nie masz uprawnień, by pobrać 971221m_E.dxf

Nie masz uprawnień, by pobrać DEHN.971221.wspak

Nie masz uprawnień, by pobrać DEHN.971221.edz

Funkcja falochronu

Produkt 971221 został dodany do notatnika.
