Nr kat. 961110 DB M 1 150

GTIN / EAN 4013364118560, Nr taryfy celnej (EU): 85363090, Waga brutto: 333.40 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNbloc M 1 150
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
med høj følgestrømsbegrænsning, bredde 2TE
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 150 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 35 kA
Følgestrømsslukkeevne: op til 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DB M 1 150
artikelnr.: 961110
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring (L) op til I_K= 35 kA_eff(t_a≤ 0.2 s)	500 A gG
Max. for-sikring (L) op til I_K= 35 kA_eff(t_a≤ 5 s)	315 A gG
Godkendelser	UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Specifik energi (W/R)	306,25 kJ/ohm
Restspænding (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	35 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 35 A gG sikring op til 35 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 35 kA_eff(t_a≤ 0.2 s)	500 A gG
Max. for-sikring (L) op til I_K= 35 kA_eff(t_a≤ 5 s)	315 A gG
Max. for-sikring (L) for I_K> 35 kA_eff	200 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L/N, L'/N', N/PE (N)) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L/N, N/PE(N)) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L'/N') (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL, CSA

Produkt 961110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961110.

Idź do sklepu internetowego

Nr kat. 961120 DB M 1 255

GTIN / EAN 4013364118614, Nr taryfy celnej (EU): 85363090, Waga brutto: 355.80 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNbloc M 1 255
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
med høj følgestrømsbegrænsning, bredde 2TE
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 50 kA
Følgestrømsslukkeevne op til 100 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DB M 1 255
artikelnr.: 961120
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0.2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Godkendelser	VDE, KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Specifik energi (W/R)	625,00 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 35 A gG sikring op til 50 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0.2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L/N, L'/N', N/PE (N)) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L/N, N/PE(N)) (max.)	50 mm² flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L'/N') (max.)	35 mm² flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	VDE, KEMA, UL
Udvidede tekniske data:	Brug i hovedtavler med prospektiv kortslutningsstrøm på mere end 50 kAeff (Testet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrøm	indtil 100 kA_eff (220 kA_peak)
– Max for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 0.2 s)	500 A gG
– Max for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 5 s)	315 A gG
Supplerende data:	---------------------------------
– Mærkeafledestødstrøm (8/20 µs) (I_n )	50 kA

Produkt 961120 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961120.

Idź do sklepu internetowego

Nr kat. 961130 DB M 1 320

GTIN / EAN 4013364118638, Nr taryfy celnej (EU): 85363090, Waga brutto: 341.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNbloc M 1 320
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
med høj følgestrømsbegrænsning, bredde 2TE
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 320 V AC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Følgestrømsslukkeevne: op til 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DB M 1 320
artikelnr.: 961130
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	320 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0.2 s)	315 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Godkendelser	UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	277 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	320 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 35 A gG sikring op til 50 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0.2 s)	315 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. for-sikring (L) for I_K> 50 kA_eff	200 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	530 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L/N, L'/N', N/PE (N)) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L/N, N/PE(N)) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L'/N') (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL

Produkt 961130 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961130.

Idź do sklepu internetowego

Nr kat. 961115 DB M 1 150 FM

GTIN / EAN 4013364118577, Nr taryfy celnej (EU): 85363090, Waga brutto: 337.30 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNbloc M 1 150 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
med høj følgestrømsbegrænsning
med fjernmeldekontakt, bredde 2TE
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 150 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 35 kA
Følgestrømsslukkeevne: op til 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DB M 1 150 FM
artikelnr.: 961115
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring (L) op til I_K= 35 kA_eff(t_a≤ 0.2 s)	500 A gG
Max. for-sikring (L) op til I_K= 35 kA_eff(t_a≤ 5 s)	315 A gG
Godkendelser	UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Specifik energi (W/R)	306,25 kJ/ohm
Restspænding (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	35 kA_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af 32 A gG sikring op til 35 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 35 kA_eff(t_a≤ 0.2 s)	500 A gG
Max. for-sikring (L) op til I_K= 35 kA_eff(t_a≤ 5 s)	315 A gG
Max. for-sikring (L) for I_K> 35 kA_eff	200 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L/N, L'/N', N/PE (N)) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L/N, N/PE(N)) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L'/N') (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 961115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961115.

Idź do sklepu internetowego

Nr kat. 961125 DB M 1 255 FM

GTIN / EAN 4013364118621, Nr taryfy celnej (EU): 85363090, Waga brutto: 359.30 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

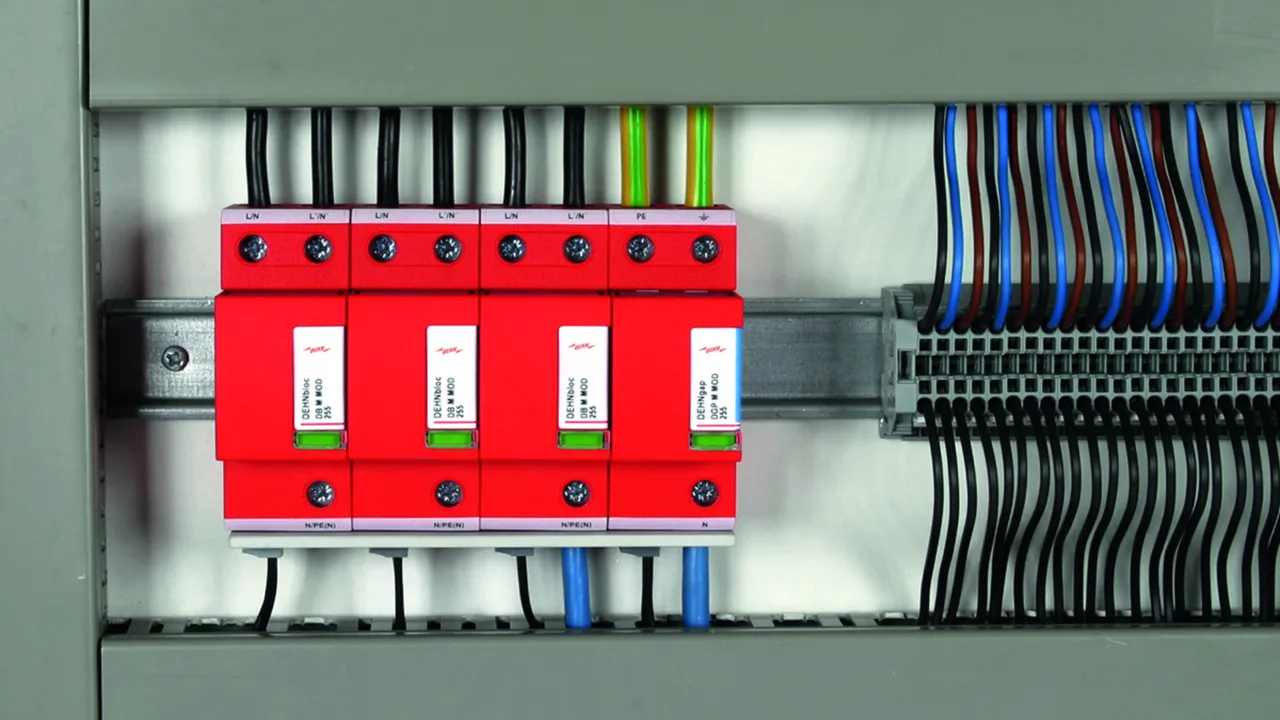

Koordineret lynstrømsafleder DEHNbloc M 1 255 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
med høj følgestrømsbegrænsning
med fjernmeldekontakt, bredde 2TE
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 50 kA
Følgestrømsslukkeevne op til 100 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DB M 1 255 FM
artikelnr.: 961125
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0.2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Godkendelser	VDE, KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Specifik energi (W/R)	625,00 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af 32 A gG sikringer op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0.2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L/N, L'/N', N/PE (N)) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L/N, N/PE(N)) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L'/N') (max.)	35 mm²flertrådet/ 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	Til brug i koblingsanlæg med prospektive kortslutningsstrømme på mere end 50 kA_eff (afprøvet af det Tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrøm	op til 100 kA_eff (220 kA_peak)
– Max for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 0.2 s)	500 A gG
– Max for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 5 s)	315 A gG
Supplerende data:	---------------------------------
– Mærkeafledestødstrøm (8/20 µs) (I_n )	50 kA

Produkt 961125 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961125.

Idź do sklepu internetowego

Nr kat. 961135 DB M 1 320 FM

GTIN / EAN 4013364118645, Nr taryfy celnej (EU): 85363090, Waga brutto: 346.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Koordineret lynstrømsafleder DEHNbloc M 1 320 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
med høj følgestrømsbegrænsning,
med fjernmeldekontakt, bredde 2TE
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 320 V AC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Følgestrømsslukkeevne: op til 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DB M 1 320 FM
artikelnr.: 961135
eller tilsvarende

Certyfikaty

Funkcja falochronu

Ogranicznik przepięć typu 1 – podobnie jak falochron – ucina energię udaru do znacznie niższego poziomu. Chroni to instalację elektryczną i ograniczniki typu 2 i 3 zainstalowane za ogranicznikiem typu 1, wydłużając okres ich eksploatacji. Wszystkie ograniczniki typu 1 z serii produktów Red/Line posiadają funkcję falochronu (WBF).

Dane techniczne

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	320 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0.2 s)	315 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Godkendelser	UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	277 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	320 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 32 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0.2 s)	315 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. for-sikring (L) for I_K> 50 kA_eff	200 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	530 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L/N, L'/N', N/PE (N)) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L/N, N/PE(N)) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L'/N') (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Produkt 961135 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 961135.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNbloc modular

Szczegóły

DEHNbloc M 1 ...

Nr kat. 961110 DB M 1 150

Funkcja falochronu

Produkt 961110 został dodany do notatnika.

Do koszyka dodano produkt 961110.

Nr kat. 961120 DB M 1 255

Funkcja falochronu

Produkt 961120 został dodany do notatnika.

Do koszyka dodano produkt 961120.

Nr kat. 961130 DB M 1 320

Funkcja falochronu

Produkt 961130 został dodany do notatnika.

Do koszyka dodano produkt 961130.

DEHNbloc M 1 ... FM

Nr kat. 961115 DB M 1 150 FM

Funkcja falochronu

Produkt 961115 został dodany do notatnika.

Do koszyka dodano produkt 961115.

Nr kat. 961125 DB M 1 255 FM

Funkcja falochronu

Produkt 961125 został dodany do notatnika.

Do koszyka dodano produkt 961125.

Nr kat. 961135 DB M 1 320 FM

Funkcja falochronu

Produkt 961135 został dodany do notatnika.

Do koszyka dodano produkt 961135.

DEHNbloc modular

Szczegóły

DEHNbloc M 1 ...

Nr kat. 961110 DB M 1 150

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 961110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961110.wspak

Nie masz uprawnień, by pobrać DEHN.961110.edz

Funkcja falochronu

Produkt 961110 został dodany do notatnika.

Do koszyka dodano produkt 961110.

Nr kat. 961120 DB M 1 255

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 961110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961120.wspak

Nie masz uprawnień, by pobrać DEHN.961120.edz

Funkcja falochronu

Produkt 961120 został dodany do notatnika.

Do koszyka dodano produkt 961120.

Nr kat. 961130 DB M 1 320

Nie masz uprawnień, by pobrać 961110.stp

Nie masz uprawnień, by pobrać 961110.igs

Nie masz uprawnień, by pobrać 961110.jt

Nie masz uprawnień, by pobrać 961110.dwg

Nie masz uprawnień, by pobrać 961110m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961130.wspak

Nie masz uprawnień, by pobrać DEHN.961130.edz

Funkcja falochronu

Produkt 961130 został dodany do notatnika.

Do koszyka dodano produkt 961130.

DEHNbloc M 1 ... FM

Nr kat. 961115 DB M 1 150 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 961115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961115.wspak

Nie masz uprawnień, by pobrać 961115_eplan.zip

Funkcja falochronu

Produkt 961115 został dodany do notatnika.

Do koszyka dodano produkt 961115.

Nr kat. 961125 DB M 1 255 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 961115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961125.wspak

Nie masz uprawnień, by pobrać 961115_eplan.zip

Funkcja falochronu

Produkt 961125 został dodany do notatnika.

Do koszyka dodano produkt 961125.

Nr kat. 961135 DB M 1 320 FM

Nie masz uprawnień, by pobrać 961115.stp

Nie masz uprawnień, by pobrać 961115.igs

Nie masz uprawnień, by pobrać 961115.jt

Nie masz uprawnień, by pobrać 961115.dwg

Nie masz uprawnień, by pobrać 961115m_E.dxf

Nie masz uprawnień, by pobrać DEHN.961135.wspak

Nie masz uprawnień, by pobrać 961115_eplan.zip

Funkcja falochronu

Produkt 961135 został dodany do notatnika.

Do koszyka dodano produkt 961135.
