DEHNguard modular YPV ... FM

Komplet enhed til brug i solcelleanlæg bestående af en basisdel og påsatte beskyttelsesmoduler
Fejlsikker Y-kobling med tre højtydende varistorer forhindrer skader på overspændingsbeskyttelsen ved isolationsfejl i generatorkredsen
Testet iht. EN 61643-31
Høj overvågningssikkerhed med skilleanordning "Termodynamisk kontrol"
Fejlvisning med rød markering i rude
Kan anvendes iht. IEC 60364-7-712 "Oprettelse af solcelle-forsyningssystemer"

DEHNguard MP YPV ... FM

Flerpolet, modulær overspændingsafleder til solcelleanlæg med fjernmeldekontakt til overvågningsanordning (potentialfri skiftekontakt).

2 Produkty

Nr kat. 942565 DG MP YPV 1200 FM

GTIN / EAN 4013364495685, Nr taryfy celnej (EU): 85363030, Waga brutto: 355.99 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNguard MP YPV 1200 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg
med dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
op til 1170 V DC, bredde 3TE
Fejlvisning
Med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1170 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG MP YPV 1200 FM
artikelnr.: 942565
eller tilsvarende

Certyfikaty

Dane techniczne

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1170 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
FM-kontakt/kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1170 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Nominel laststrøm DC (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med endemuffe	1,5 mm²
Tilslutningstværsnit (maks.) med endemuffe	6 mm²
Tilslutningstværsnit (maks.) med endemuffe uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
FM-kontakt/kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet

Produkt 942565 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942565.

Idź do sklepu internetowego

Nr kat. 942567 DG MP YPV 1500 FM

GTIN / EAN 4013364495678, Nr taryfy celnej (EU): 85363030, Waga brutto: 387.05 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNguard MP YPV 1500 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg
med dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
op til 1500 V DC, bredde 3TE
Fejlvisning
Med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1500 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG MP YPV 1500 FM
artikelnr.: 942567
eller tilsvarende

Certyfikaty

Dane techniczne

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 5 kV
FM-kontakt/kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 5 kV
Nominel laststrøm DC (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med endemuffe	1,5 mm²
Tilslutningstværsnit (maks.) med endemuffe	6 mm²
Tilslutningstværsnit (maks.) med endemuffe uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
FM-kontakt/kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet

Produkt 942567 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942567.

Idź do sklepu internetowego

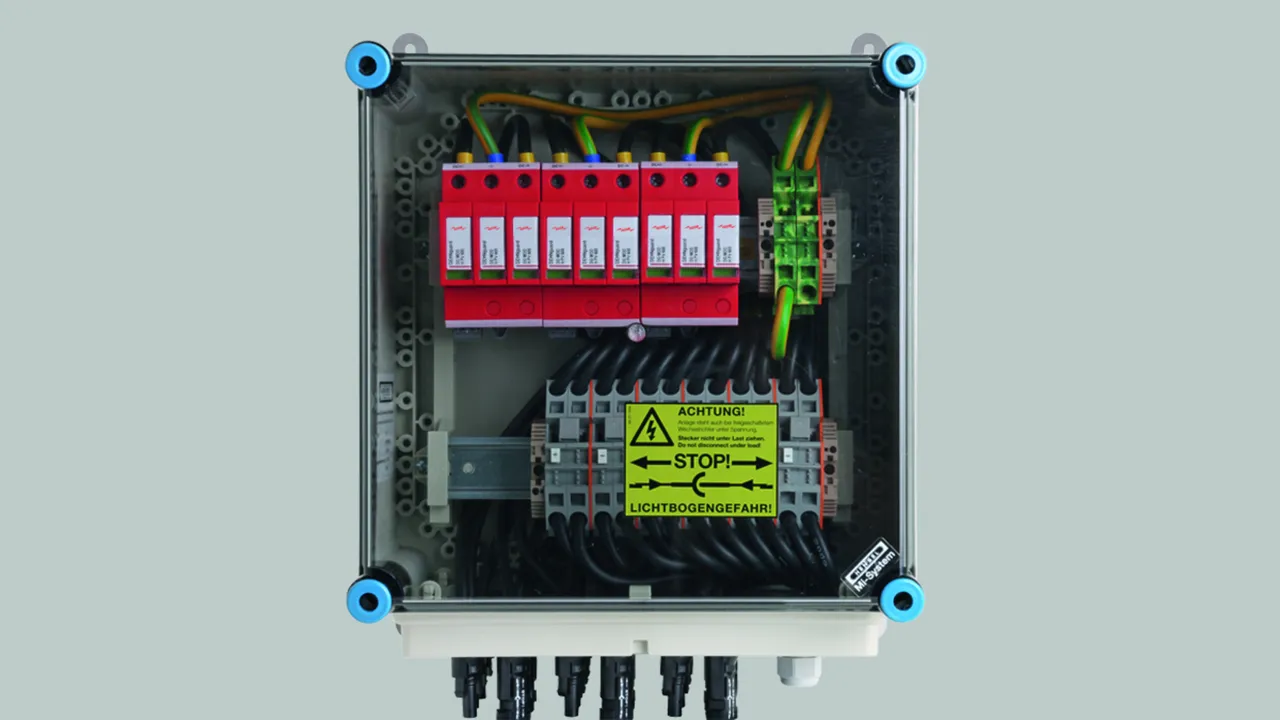

DEHNguard M YPV ... FM

Flerpolet, modulær overspændingsafleder til solcelleanlæg med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

2 Produkty

Nr kat. 952565 DG M YPV 1200 FM

GTIN / EAN 4013364327719, Nr taryfy celnej (EU): 85354000, Waga brutto: 382.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Overspændingsafleder DEHNguard M YPV 1200 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg
op til 1170 V DC, bredde 3TE
Fejlvisning
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1170 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV 1200 FM
artikelnr.: 952565
eller tilsvarende

Certyfikaty

Dane techniczne

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1170 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Godkendelser	KEMA, UL
FM-kontakt/kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1170 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² massiv / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt/kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0.5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til DC-batterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 952565 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952565.

Idź do sklepu internetowego

Nr kat. 952567 DG M YPV 1500 FM

GTIN / EAN 4013364327726, Nr taryfy celnej (EU): 85354000, Waga brutto: 411.20 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Overspændingsafleder DEHNguard M YPV 1500 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg
op til 1500 V DC, bredde 3TE
Fejlvisning
Med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1500 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV 1500 FM
artikelnr.: 952567
eller tilsvarende

Certyfikaty

Dane techniczne

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 5 kV
Godkendelser	UL, KEMA
FM-kontakt/kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	UL, KEMA
FM-kontakt/kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til DC-batterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Produkt 952567 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952567.

Idź do sklepu internetowego

Wyniki wyszukiwania produktów (0)

Wyniki wyszukiwania zawartości (0)

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Nr kat. 942565 DG MP YPV 1200 FM

Produkt 942565 został dodany do notatnika.

Do koszyka dodano produkt 942565.

Nr kat. 942567 DG MP YPV 1500 FM

Produkt 942567 został dodany do notatnika.

Do koszyka dodano produkt 942567.

DEHNguard M YPV ... FM

Nr kat. 952565 DG M YPV 1200 FM

Produkt 952565 został dodany do notatnika.

Do koszyka dodano produkt 952565.

Nr kat. 952567 DG M YPV 1500 FM

Produkt 952567 został dodany do notatnika.

Do koszyka dodano produkt 952567.

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Nr kat. 942565 DG MP YPV 1200 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Produkt 942565 został dodany do notatnika.

Do koszyka dodano produkt 942565.

Nr kat. 942567 DG MP YPV 1500 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Produkt 942567 został dodany do notatnika.

Do koszyka dodano produkt 942567.

DEHNguard M YPV ... FM

Nr kat. 952565 DG M YPV 1200 FM

Produkt 952565 został dodany do notatnika.

Do koszyka dodano produkt 952565.

Nr kat. 952567 DG M YPV 1500 FM

Nie masz uprawnień, by pobrać 952305.stp

Nie masz uprawnień, by pobrać 952305.igs

Nie masz uprawnień, by pobrać 952305.jt

Nie masz uprawnień, by pobrać 952305.dwg

Nie masz uprawnień, by pobrać 952305m_E.dxf

Nie masz uprawnień, by pobrać DEHN.952567.wspak

Nie masz uprawnień, by pobrać DEHN.952567.edz

Produkt 952567 został dodany do notatnika.

Do koszyka dodano produkt 952567.
