Indfangerspids, vinklet

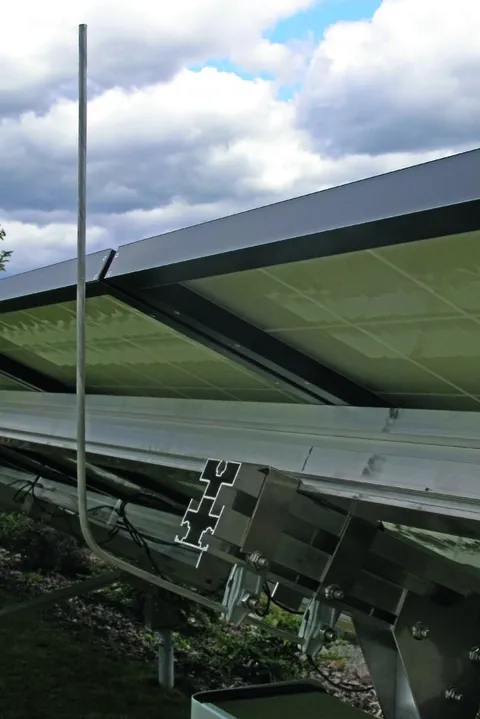

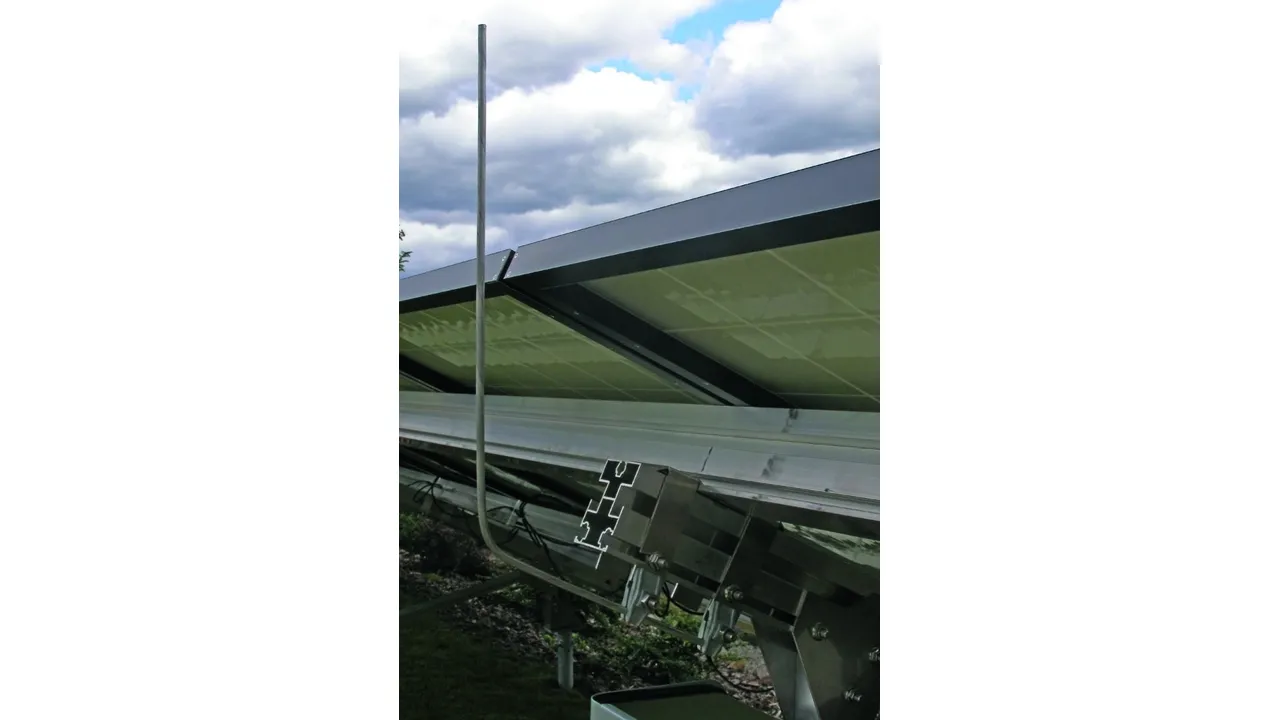

Til beskyttelse af f.eks. solcelleanlæg eller carporte med solcelleanlæg imod direkte lynnedslag.

Fastgørelsen af indfangerspidsen med samtidig lynstrømsbærende forbindelse via de to falsklemmer, f.eks. på solcellemodulernes underkonstruktioner af metal.
Ved montering på underkonstruktionen er en afstand på 15-20 cm mellem de to falsklemmer og en frilængde på 80-85 cm er nødvendig. Indfangerspidserne er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Ved korrekt montering er den mekaniske styrke og en lynstrømsbæreevne på 100 kA (10/350 µs) givet.

Indfangerspidsen kan eventuelt tilpasses efter solcelleanlæggets hældningsvinkel. Standardudgaven er vinklet 55°. Dette svarer til en hældningsvinkel af solcelleanlægget på 35°.

Indfangerspids med to falsklemmer (art.-nr. 365 031)

Klemmebredde på falsklemmer: 0,7-8 mm.

1 Produkt

Nr kat. 101110 FSPS 10 1000 W55 FK AL

GTIN / EAN 4013364138704, Nr taryfy celnej (EU): 85389099, Waga brutto: 305.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Indfangerspids vinklet inkl. to falsklemmer
Indfangerspids til beskyttelse af f.eks. solcelleparker
eller carporte med solcelleanlæg mod direkte lynnedslag
inkl. to falsklemmer (varenr. 365 031)
Falsklemmernes klemmeområde 0,7-8 mm
Standardudgaven er vinklet 55°.
Dette svarer til en hældningsvinkel af solcelleanlægget på 35°.
Indfangerspidserne er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en vindstyrke på maks. 224 km/t.
Samlet længde: 1000 mm
Materiale: Al
Diameter Ø: 10 mm

fabrikat: DEHN
Type: FSPS 10 1000 W55 FK AL
artikelnr.: 101110
eller tilsvarende

Certyfikaty



Dane techniczne

Samlet længde 1000 mm
Materiale Al
Diameter Ø 10 mm
Max. vindstyrke 224 km/t

Produkt 101110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 101110.

Idź do sklepu internetowego

Indfangerspids

Til kombination med eksempelvis tilslutningsklemmer til stålgitter.

1 Produkt

Nr kat. 101010 FSP 10 1000 W55 AL

GTIN / EAN 4013364138698, Nr taryfy celnej (EU): 85389099, Waga brutto: 208.00 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Vinklet indfangerspids
Indfangerspidser til beskyttelse af f.eks. solcelleparker
eller carporte med solcelleanlæg mod direkte lynnedslag
til kombination f.eks. med separate tilslutningsklemmer til stålbjælker
Standardudgaven er vinklet 55°.
Dette svarer til en hældningsvinkel af solcelleanlægget på 35°.
Indfangerspidserne er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en vindstyrke på maks. 224 km/t.
Samlet længde: 1000 mm
Materiale: Al
Diameter Ø: 10 mm

fabrikat: DEHN
Type: FSP 10 1000 W55 AL
artikelnr.: 101010
eller tilsvarende



Dane techniczne

Samlet længde 1000 mm
Materiale Al
Diameter Ø 10 mm
Max. vindstyrke 224 km/t
