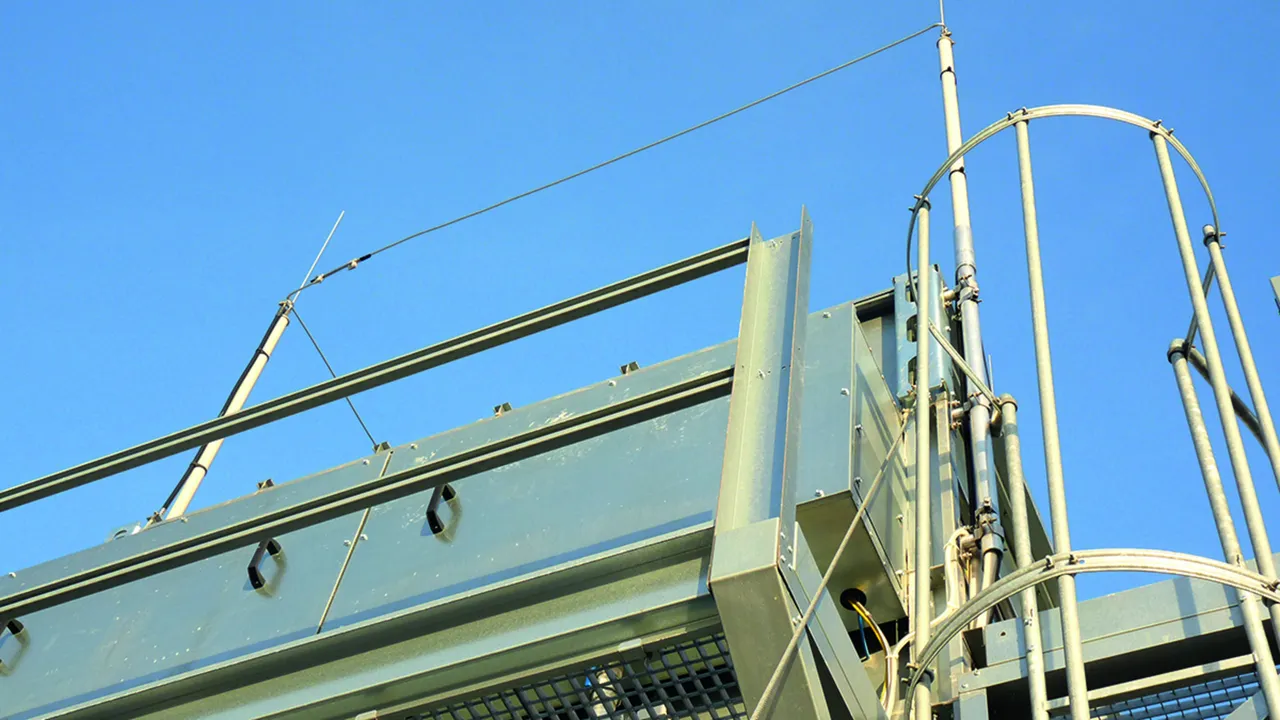

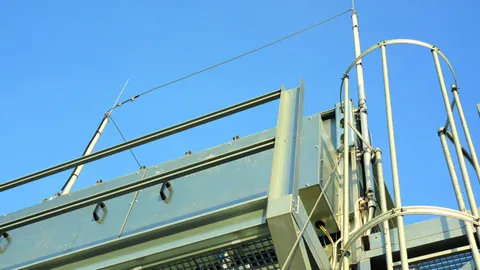

HVI-leder i støtterør

Højspændingsresistent og isoleret nedleder til opretholdelse af separationsafstanden til elektrisk ledende dele efter IEC/EN 62305-3. Til brug op til en tilsvarende separationsafstand på s ≤ 75 cm (i luft) eller s ≤ 150 cm (solidt materiale).
Optisk tilpasset støtterør anvendes til at skjule HVI-ledere.
Minimum ordrelængde af 6 eller 8 meter. Lederlængde skal angives ved ordre (trin af 0,5 m).
Ordren kan ikke returneres, da lederlængden tilpasses den individuelle bestilling.

HVI-leder i støtterør med indfangerspids

Med indvendig endeafslutning og indfangerspids af rustfrit stål Ø10 mm, længde 1000 mm.

2 Produkty

Nr kat. 819326 HVI 20 M L6M SR3200 IP FSP1000 GFK AL

GTIN / EAN 4013364260511, Nr taryfy celnej (EU): 85389099, Waga brutto: 8.70 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

HVI-leder i støtterør med indfangerspids, farve: sort
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 237 km/t.
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerspids Ø10 mm, længde 1000 mm.
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 20 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. frilængde med indfangerspids (vægmontage): 3500 mm
Maks. vindstyrke: (maks. frilængde 3500 mm, 1x HVI indvendigt) 237 km/t
Maks. vindstyrke : (maks. frilængde 3500 mm, 1x HVI udvendigt) 227 km/t
Maks. vindstyrke : (maks. frilængde 3500 mm, 4x HVI udvendigt) 200 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 20 M L6M SR3200 IP FSP1000 GFK AL
artikelnr.: 819326
eller tilsvarende



Dane techniczne

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 20 mm
Farve (leder) Sort ●
Materiale (leder) Cu
Min. bestillingslængde 6 m
Max. frilængde med indfangerspids (vægmontage) 3500 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819326 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819326.

Idź do sklepu internetowego

Nr kat. 819336 HVI 23 L6M SR3200 IP FSP1000 GFK AL

GTIN / EAN 4013364241237, Nr taryfy celnej (EU): 85389099, Waga brutto: 10.90 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

HVI-leder i støtterør med indfangerspids, farve: grå
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 237 km/t.
HVI-leder placeret i støtterør, med speciel
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 1000 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 23 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. frilængde med indfangerspids (vægmontage): 3500 mm
Maks. vindstyrke: (maks. frilængde 3500 mm, 1x HVI grå indvendigt) 237 km/t
Maks. vindstyrke : (maks. frilængde 3500 mm, 1x HVI grå udvendigt) 225 km/t
Maks. vindstyrke : (maks. frilængde 3500 mm, 4x HVI grå udvendigt) 194 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 23 L6M SR3200 IP FSP1000 GFK AL
artikelnr.: 819336
eller tilsvarende

Certyfikaty



Dane techniczne

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 23 mm
Farve (leder) Grå ●
Materiale (leder) Cu
Min. bestillingslængde 6 m
Max. frilængde med indfangerspids (vægmontage) 3500 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819336 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819336.

Idź do sklepu internetowego

HVI-leder i støtterør med indfanger

Med indvendig endeafslutning og indfangerspids Al Ø22/16/10 mm, længde 2500 mm.

4 Produkty

Nr kat. 819328 HVI 20 M L6M SR3200 IP RFS2500 GFK AL

GTIN / EAN 4013364260504, Nr taryfy celnej (EU): 85389099, Waga brutto: 9.10 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

HVI-leder i støtterør med indfangerstang, farve: sort
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
vindstyrke på maks. 189 km/t.
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 20 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. frilængde med indfangerstang (vægmontage): 5000 mm
Maks. vindstyrke: (maks. frilængde 5000 mm, 1x HVI indvendigt) 189 km/t
Maks. vindstyrke : (maks. frilængde 5000 mm, 1x HVI udvendigt) 176 km/t
Maks. vindstyrke : (maks. frilængde 5000 mm, 4x HVI udvendigt) 156 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 20 M L6M SR3200 IP RFS2500 GFK AL
artikelnr.: 819328
eller tilsvarende

Certyfikaty



Dane techniczne

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 20 mm
Farve (leder) Sort ●
Materiale (leder) Cu
Min. bestillingslængde 6 m
Max. frilængde med indfangerstang (vægmontage) 5000 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819328 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819328.

Idź do sklepu internetowego

Nr kat. 819338 HVI 23 L6M SR3200 IP RFS2500 GFK AL

GTIN / EAN 4013364241244, Nr taryfy celnej (EU): 85389099, Waga brutto: 11.30 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

HVI-leder i støtterør med indfangerstang, farve: grå
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
vindstyrke på maks. 189 km/t.
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 23 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. frilængde med indfangerstang (vægmontage): 5000 mm
Maks. vindstyrke: (maks. frilængde 5000 mm, 1x HVI grå indvendigt) 189 km/t
Maks. vindstyrke : (maks. frilængde 5000 mm, 1x HVI grå udvendigt) 173 km/t
Maks. vindstyrke : (maks. frilængde 5000 mm, 4x HVI grå udvendigt) 151 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 23 L6M SR3200 IP RFS2500 GFK AL
artikelnr.: 819338
eller tilsvarende

Certyfikaty



Dane techniczne

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 23 mm
Farve (leder) Grå ●
Materiale (leder) Cu
Min. bestillingslængde 6 m
Max. frilængde med indfangerstang (vægmontage) 5000 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819338 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819338.

Idź do sklepu internetowego

Nr kat. 819426 HVI 20 M L6M SR4700 IP RFS2500 GFK AL

GTIN / EAN 4013364260474, Nr taryfy celnej (EU): 85389099, Waga brutto: 11.60 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

HVI-leder i støtterør med indfangerstang, farve: sort
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 184 km/t.
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Diameter Ø leder: 20 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. frilængde med indfangerstang (vægmontage): 5500 mm
Maks. vindstyrke: (maks. frilængde 5500 mm, 1x HVI indvendigt) 184 km/t
Maks. vindstyrke : (maks. frilængde 5500 mm, 1x HVI udvendigt) 151 km/t
Maks. vindstyrke : (maks. frilængde 5500 mm, 4x HVI udvendigt) 139 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 20 M L6M SR4700 IP RFS2500 GFK AL
artikelnr.: 819426
eller tilsvarende



Dane techniczne

Materiale (støtterør) GFK / Al
Længde (støtterør) 4700 mm
Transportlængde 4700 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 20 mm
Farve (leder) Sort ●
Materiale (leder) Cu
Min. bestillingslængde 6 m
Max. frilængde med indfangerstang (vægmontage) 5500 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819426 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819426.

Idź do sklepu internetowego

Nr kat. 819438 HVI 23 L6M SR4700 IP RFS2500 GFK AL

GTIN / EAN 4013364241251, Nr taryfy celnej (EU): 85389099, Waga brutto: 13.80 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

HVI-leder i støtterør med indfangerstang, farve: grå
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 184 km/t.
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Diameter Ø leder: 23 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. frilængde med indfangerstang (vægmontage): 5500 mm
Maks. vindstyrke: (maks. frilængde 5500 mm, 1x HVI grå indvendigt) 184 km/t
Maks. vindstyrke : (maks. frilængde 5500 mm, 1x HVI grå udvendigt) 149 km/t
Maks. vindstyrke : (maks. frilængde 5500 mm, 4x HVI grå udvendigt) 137 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 23 L6M SR4700 IP RFS2500 GFK AL
artikelnr.: 819438
eller tilsvarende

Certyfikaty



Dane techniczne

Materiale (støtterør) GFK / Al
Længde (støtterør) 4700 mm
Transportlængde 4700 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 23 mm
Farve (leder) Grå ●
Materiale (leder) Cu
Min. bestillingslængde 6 m
Max. frilængde med indfangerstang (vægmontage) 5500 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819438 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819438.

Idź do sklepu internetowego

HVI-leder i støtterør (sidelæns udløb) med indfangerspids og lille trefod

Med indvendig endeafslutning og indfangerspids NIRO Ø10 mm, længde 1000 mm.
Med trefod (varenr. 107 390).

2 Produkty

Nr kat. 819371 HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A

GTIN / EAN 4013364260498, Nr taryfy celnej (EU): 85389099, Waga brutto: 19.10 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

HVI-leder i støtterør med indfangerspids/indfangerstang, farve: sort
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder og trefod
er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerspids Ø10 mm, længde 1000 mm.
Med trefod (varenr. 107 390).
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 20 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Radius (trefod): 680 mm
Nødvendig plads til trefod: 1175 x 1020 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A
artikelnr.: 819371
eller tilsvarende



Dane techniczne

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 20 mm
Farve (leder) Sort ●
Materiale (leder) Cu
Radius (trefod) 680 mm
Nødvendig plads til trefod 1175 x 1020 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819371 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819371.

Idź do sklepu internetowego

Nr kat. 819381 HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A

GTIN / EAN 4013364241954, Nr taryfy celnej (EU): 85389099, Waga brutto: 21.30 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

HVI-leder i støtterør med indfangerspids/indfangerstang, farve: grå
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder og trefod er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerspids Ø10 mm, længde 1000 mm.
Med trefod (varenr. 107 390).
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 23 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Radius (trefod): 680 mm
Nødvendig plads til trefod: 1175 x 1020 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A
artikelnr.: 819381
eller tilsvarende



Dane techniczne

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 23 mm
Farve (leder) Grå ●
Materiale (leder) Cu
Radius (trefod) 680 mm
Nødvendig plads til trefod 1175 x 1020 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819381 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819381.

Idź do sklepu internetowego

HVI-leder i støtterør (sidelæns udløb) med indfanger og lille trefod

Med indvendig endeafslutning og indfangerspids Al Ø22/16/10 mm, længde 2500 mm.
Med trefod (varenr. 107 390).

2 Produkty

Nr kat. 819373 HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A

GTIN / EAN 4013364260481, Nr taryfy celnej (EU): 85389099, Waga brutto: 20.10 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

HVI-leder i støtterør med indfangerstang/indfangerspids, farve: sort
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder og trefod
er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm.
Med trefod (varenr. 107 390)
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 20 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Radius (trefod): 680 mm
Nødvendig plads til trefod: 1175 x 1020 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A
artikelnr.: 819373
eller tilsvarende



Dane techniczne

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 20 mm
Farve (leder) Sort ●
Materiale (leder) Cu
Radius (trefod) 680 mm
Nødvendig plads til trefod 1175 x 1020 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819373 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819373.

Idź do sklepu internetowego

Nr kat. 819383 HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A

GTIN / EAN 4013364241961, Nr taryfy celnej (EU): 85389099, Waga brutto: 22.30 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

HVI-leder i støtterør med indfangerspids/indfangerstang, farve: grå
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder og trefod er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm.
Med trefod (varenr. 105 790)
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 23 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Radius (trefod): 680 mm
Nødvendig plads til trefod: 1175 x 1020 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A
artikelnr.: 819383
eller tilsvarende



Dane techniczne

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 23 mm
Farve (leder) Grå ●
Materiale (leder) Cu
Radius (trefod) 680 mm
Nødvendig plads til trefod 1175 x 1020 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819383 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819383.

Idź do sklepu internetowego

HVI-leder i støtterør (sidelæns udløb) med indfanger og stor trefod

Med indvendig endeafslutning og indfangerspids Al Ø22/16/10 mm, længde 2500 mm.
Med trefod (varenr. 107 391).

2 Produkty

Nr kat. 819473 HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A

GTIN / EAN 4013364260450, Nr taryfy celnej (EU): 85389099, Waga brutto: 37.80 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

HVI-leder i støtterør med indfangerstang og stor trefod
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder og trefod
er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm.
Med trefod (varenr. 107 391)
Materiale (støtterør): GFK / Al
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Diameter Ø leder: 20 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Radius (trefod): 1330 mm
Nødvendig plads til trefod: 2300 x 1995 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A
artikelnr.: 819473
eller tilsvarende



Dane techniczne

Materiale (støtterør) GFK / Al
Længde (støtterør) 4700 mm
Transportlængde 4700 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 20 mm
Farve (leder) Sort ●
Materiale (leder) Cu
Radius (trefod) 1330 mm
Nødvendig plads til trefod 2300 x 1995 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819473 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819473.

Idź do sklepu internetowego

Nr kat. 819483 HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A

GTIN / EAN 4013364241978, Nr taryfy celnej (EU): 85389099, Waga brutto: 40.00 kg, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

HVI-leder i støtterør med indfangerstang og stor trefod
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder og trefod
er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm.
Med trefod (varenr. 107 391)
Materiale (støtterør): GFK / Al
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Diameter Ø leder: 23 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Radius (trefod): 1330 mm
Nødvendig plads til trefod: 2300 x 1995 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A
artikelnr.: 819483
eller tilsvarende



Dane techniczne

Materiale (støtterør) GFK / Al
Længde (støtterør) 4700 mm
Transportlængde 4700 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 23 mm
Farve (leder) Grå ●
Materiale (leder) Cu
Radius (trefod) 1330 mm
Nødvendig plads til trefod 2300 x 1995 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Produkt 819483 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 819483.

Idź do sklepu internetowego
Powrót na górę
